Обзор и тестирование корпуса Vinga CS404B: для офисных и мультимедийных систем

Интерес пользователей к компактным компьютерам вполне объясним. Технический прогресс шагнул настолько, что для выполнения большинства задач уже не нужны габаритные коробки, а достаточно миниатюрных решений. Они занимают минимум рабочего пространства и практически не выделяются на фоне другой электроники дома или в офисе, особенно если спрятать их за монитор или телевизор.

Но для сборки подобного ПК понадобится соответствующий корпус. Как пример, сегодняшний наш гость – Vinga CS404B. Новинка поставляется вместе с внешним блоком питания, совместима с материнскими платами формата Mini-ITX и имеет возможность установки одного 3,5-/2,5-дюймового накопителя.

Спецификация

Модель

Vinga CS404B

Типоразмер корпуса

Micro Tower / Desktop

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Черный

Внутренние отсеки

1 х 3,5” / 2,5”

Слоты для карт расширения

-

Максимальная высота процессорного кулера (в скобках − собственные измерения: высота от материнской платы до боковой стенки)

55 мм (49 мм)

Разъемы

2 x USB 2.0

2 х аудиопорта

Возможность установить вентилятор

1 х 40-мм

Блок питания

Vinga VPS-120W12V-01 + VPA-1205-003

Материалы

Передняя панель

Пластик

Шасси

Сталь толщиной 0,74 мм

Боковины

Сталь толщиной 0,79 мм

Размеры корпуса (В х Ш х Д) (в скобках – собственные измерения)

218 x 190 х 60 мм

(220 х 190 х 61 мм)

Вес

0,925 кг

Гарантия

12 месяцев

Сайт производителя

VINGA
Страница продукта

Страница для покупки



Упаковка и комплект поставки

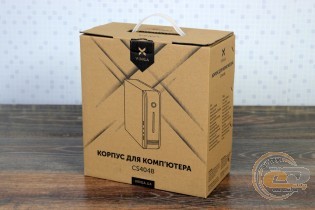

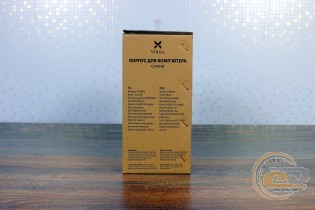

Привычная коробка с монохромным оформлением несет изображение корпуса, его название, информацию о логистике и краткие технические характеристики. Но имеются неточности в спецификации, поэтому стоит быть внимательным. Для удобства при транспортировке предусмотрена ручка.

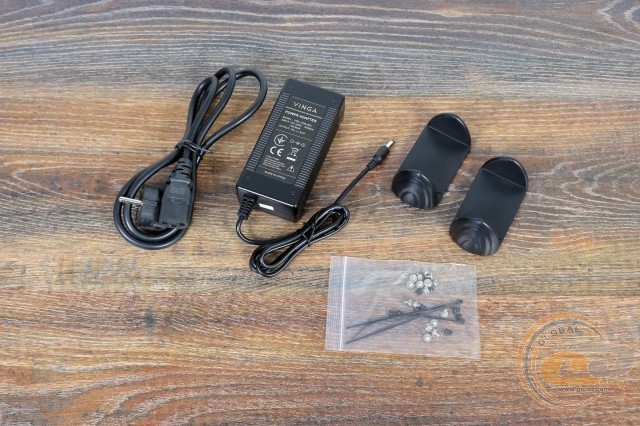

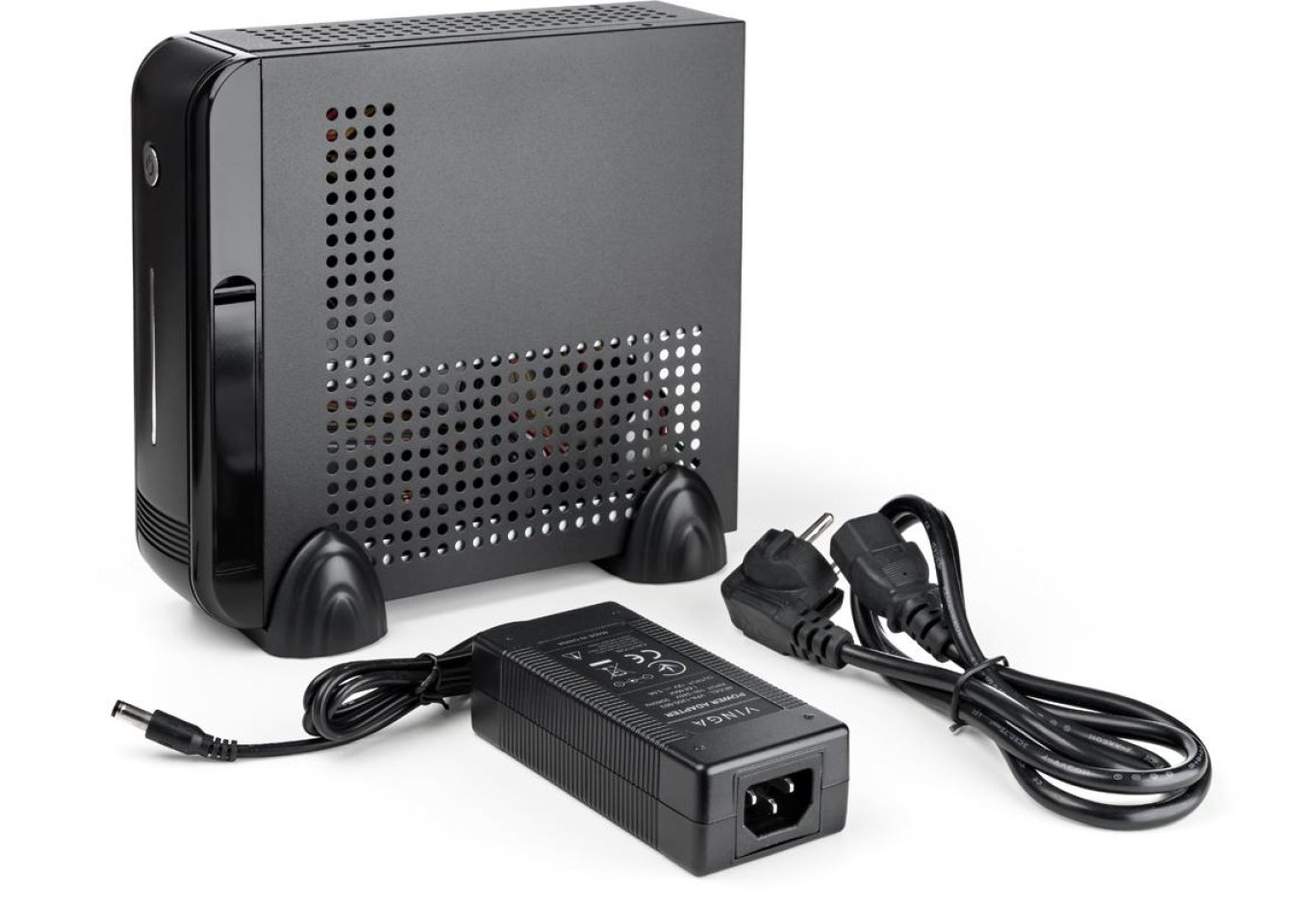

Комплектация Vinga CS404B включает в себя все самые необходимые компоненты:

  • набор винтов;
  • стяжки для проводов;
  • пластиковые подставки для вертикального размещения;
  • внешний БП со сменным 95-см сетевым шнуром.

Внешний вид

Габариты Vinga CS404B существенно меньше, чем у ранее рассмотренного Vinga CS401B: 220 х 190 х 61 мм против 310 х 246 х 64 мм. Но все же следует учесть, что последний поддерживает установку внутреннего блока питания, а наш герой имеет внешний источник энергии.

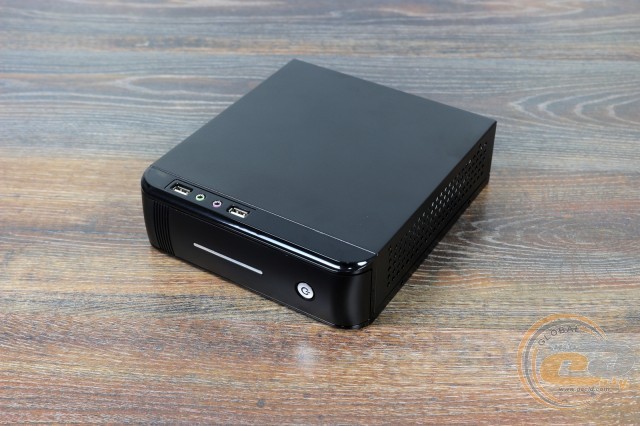

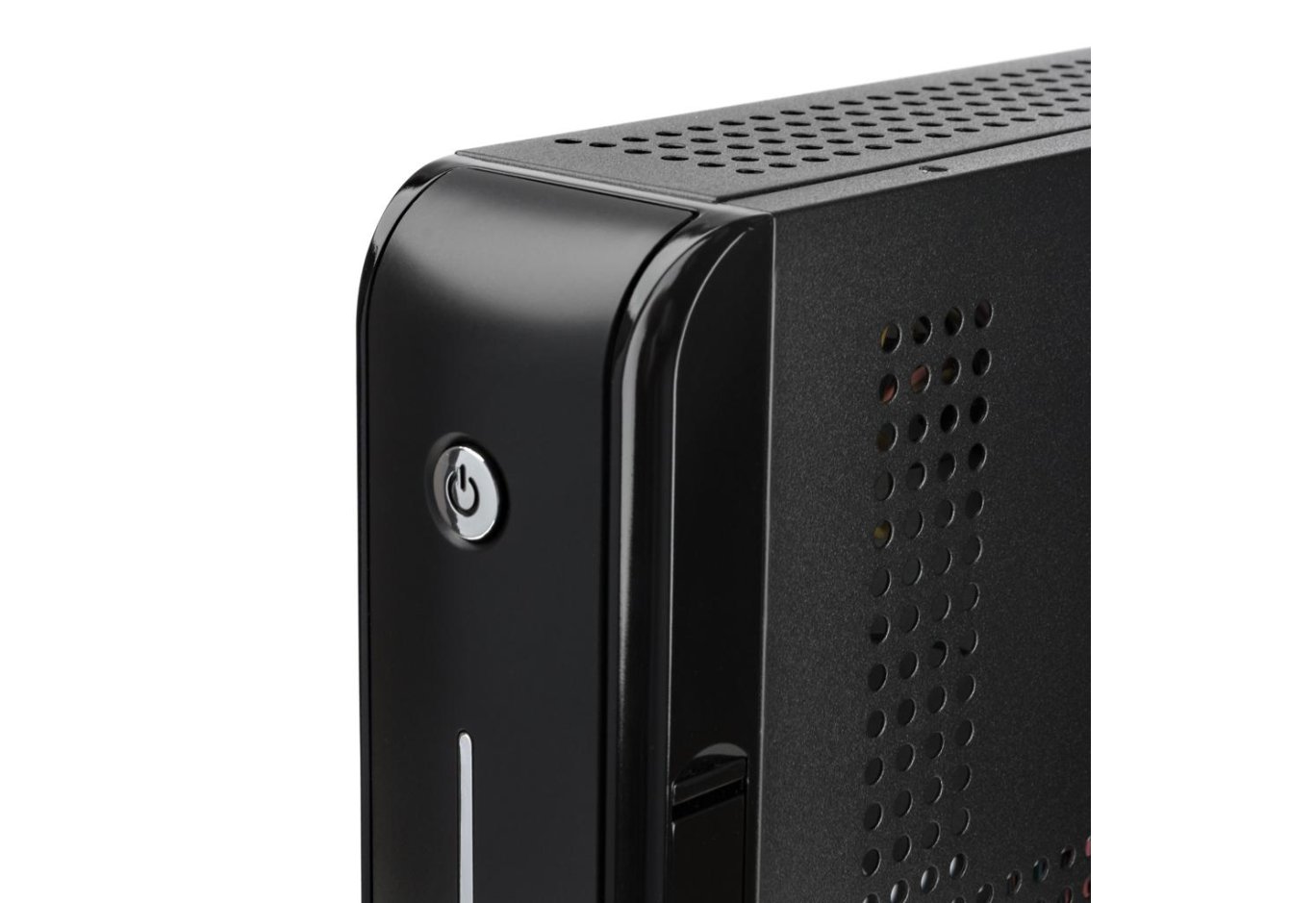

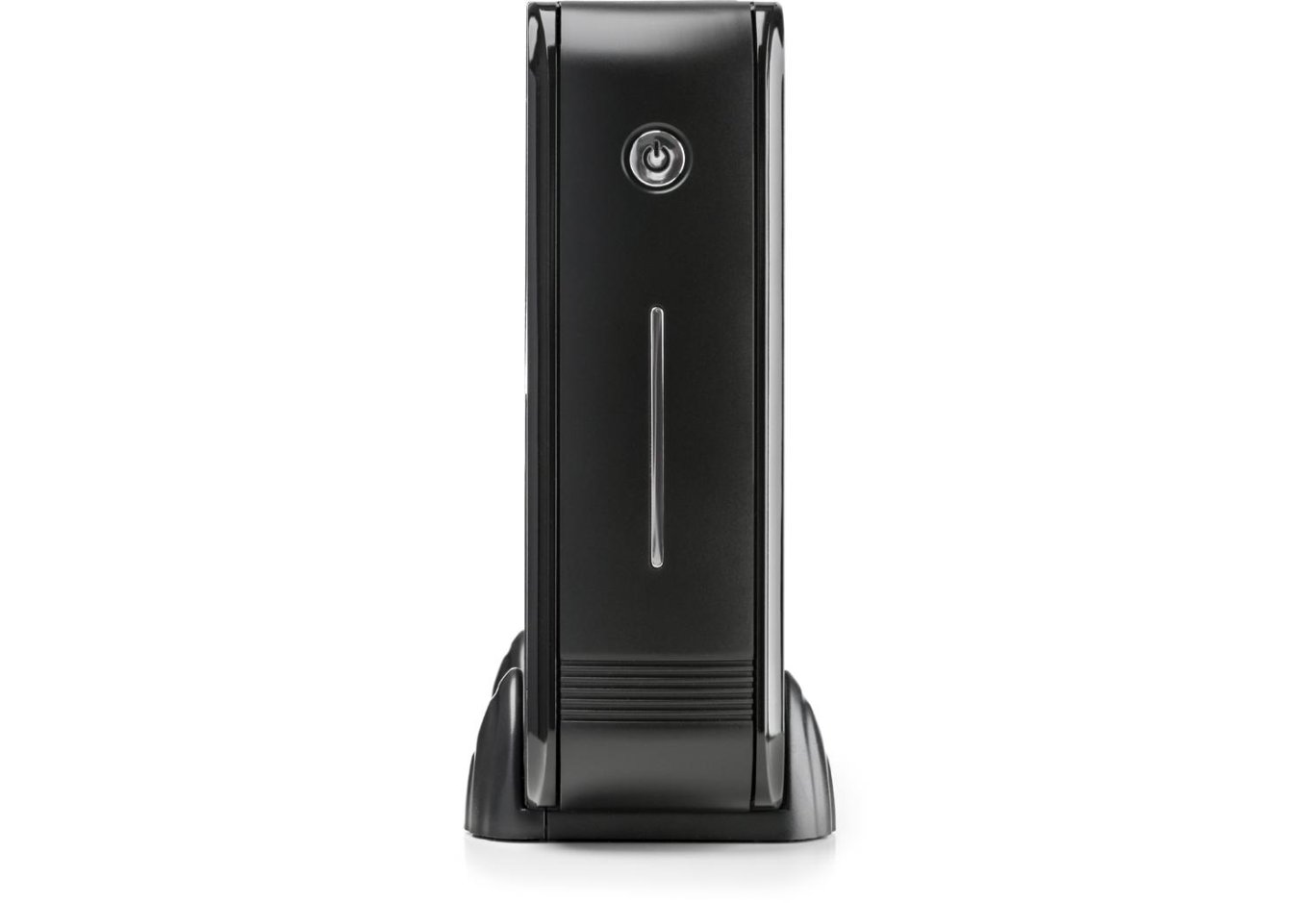

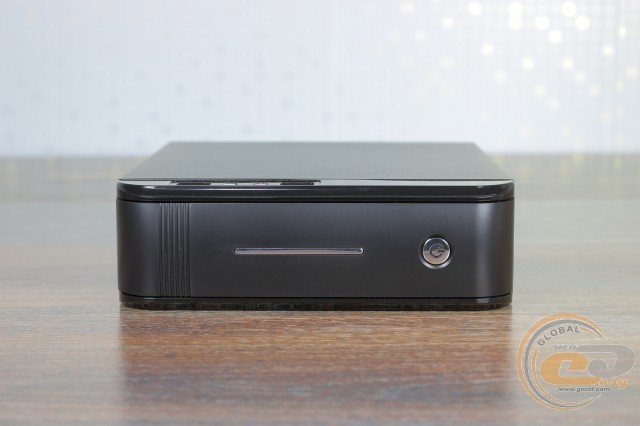

Дизайн корпуса максимально лаконичный и минималистичный – без логотипов и надписей. Полностью черная лицевая панель выполнена из комбинации матового и глянцевого пластика. Здесь можно выделить только серебристую полоску со светодиодной подсветкой и кнопку питания.

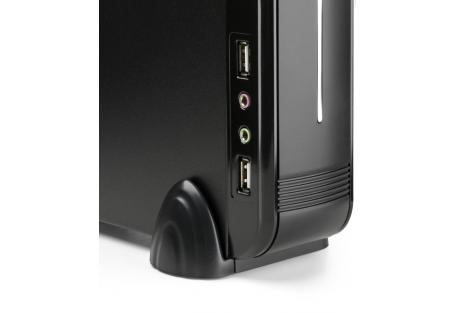

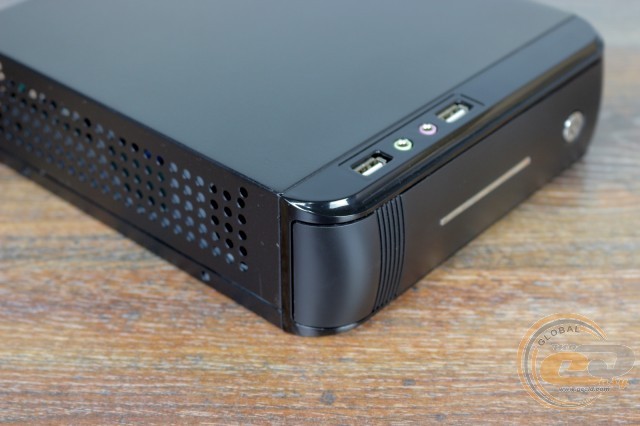

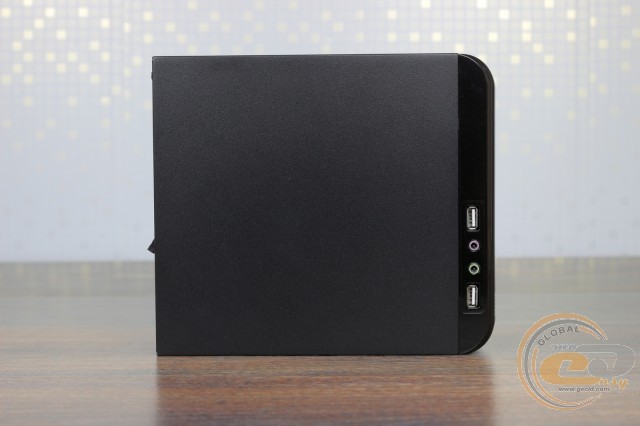

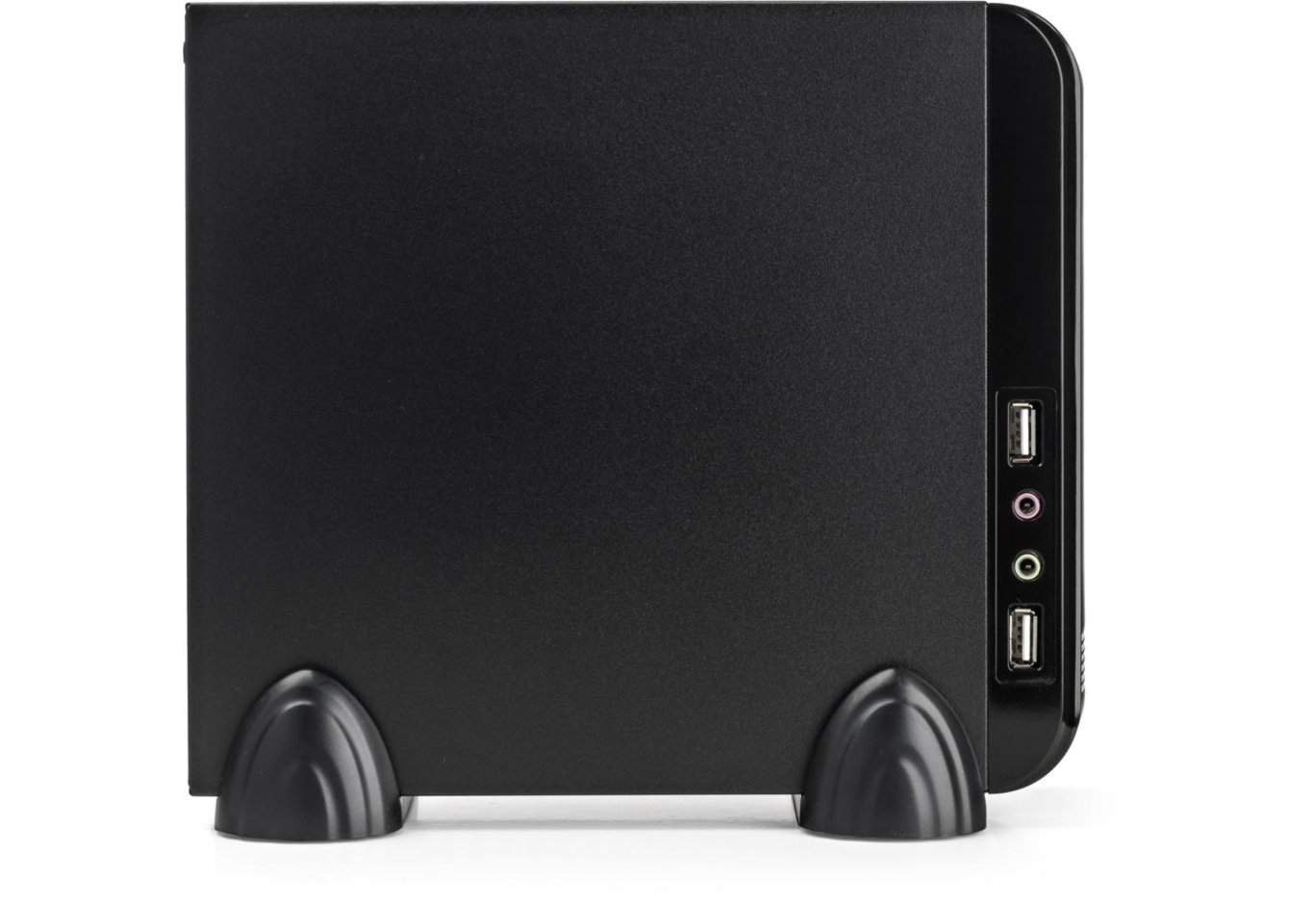

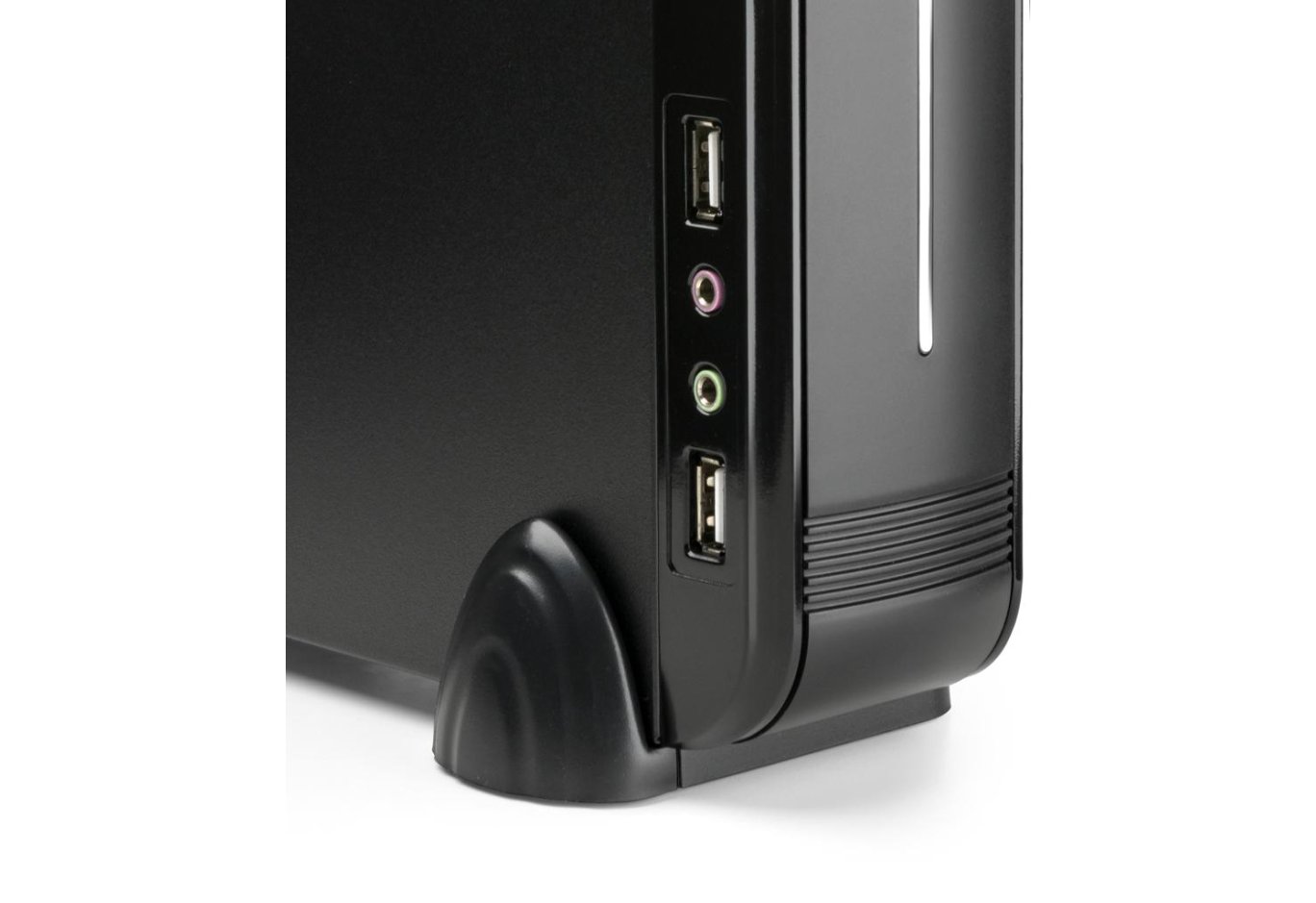

На верхней панели расположились порты ввода-вывода: два USB 2.0 и пара 3,5-мм разъемов для микрофона и наушников. Огорчает отсутствие хотя бы одного USB 3.0.

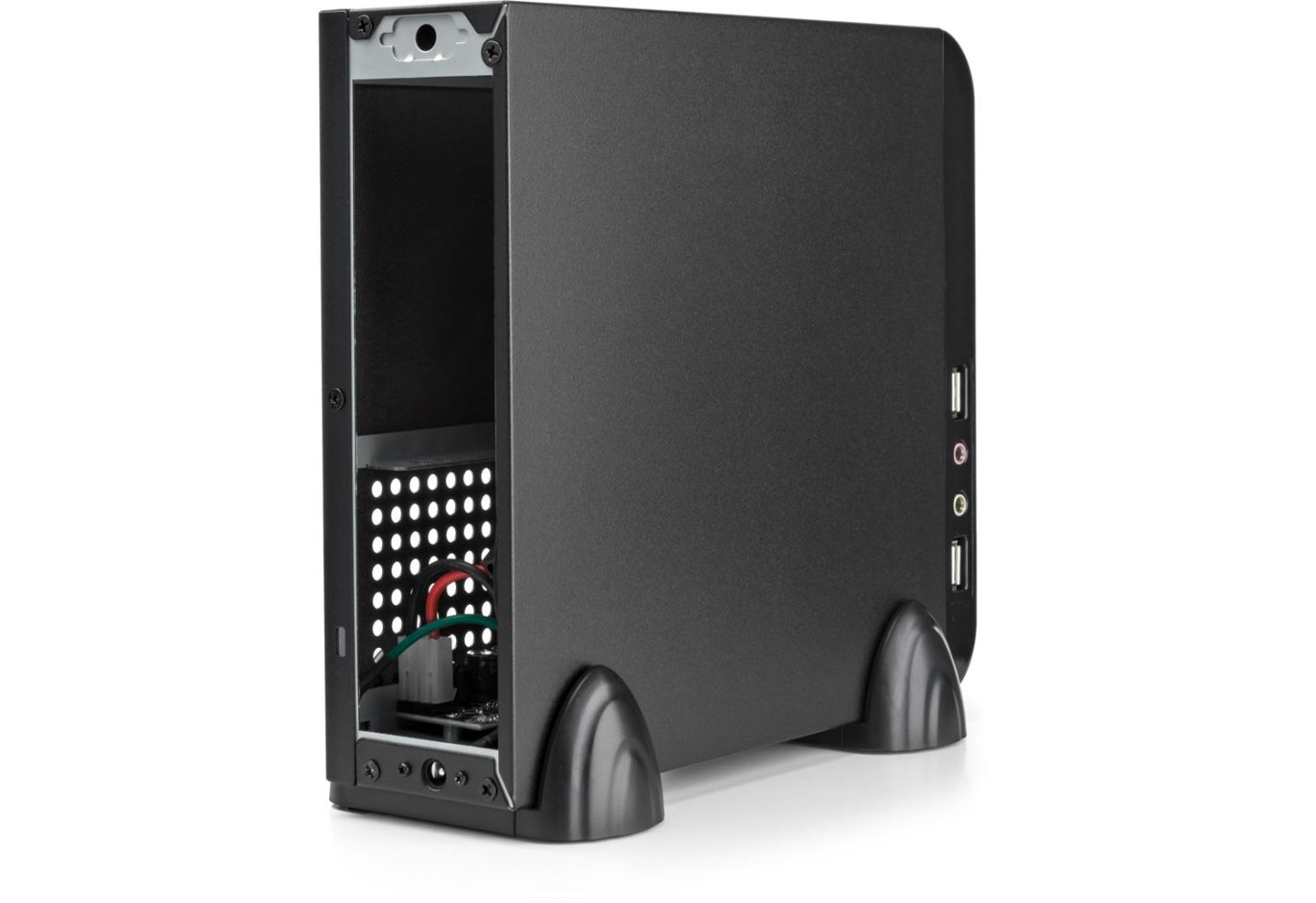

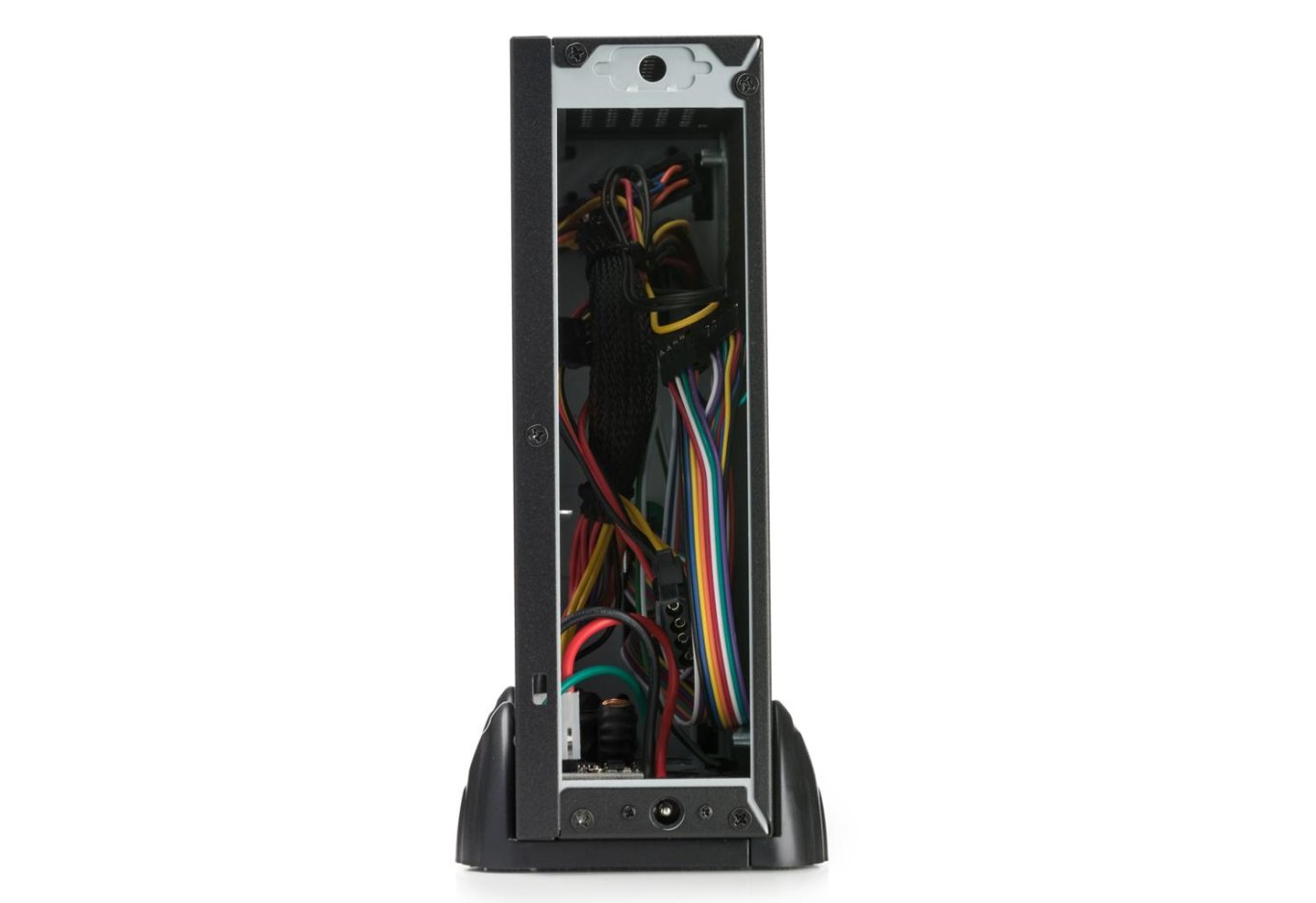

На заднюю стенку корпуса вынесено отверстие под интерфейсную панель материнской платы и гнездо для подключения кабеля питания от внешнего БП. Слотов расширения нет.

На сплошной верхней части Vinga CS404B отсутствуют вентиляционные отверстия.

Внизу, наоборот, львиную долю пространства занимает перфорация, через которую идет забор прохладного воздуха внутрь системы.

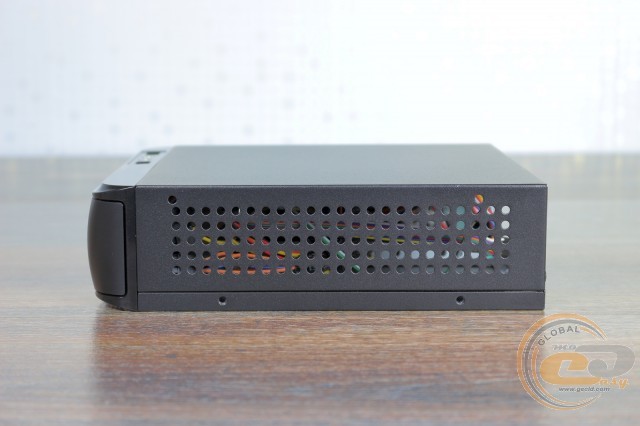

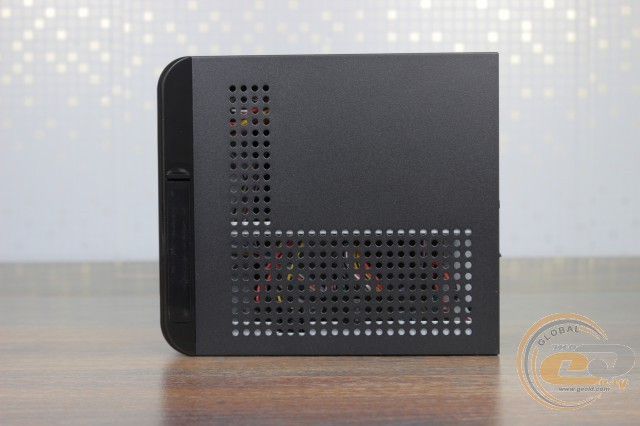

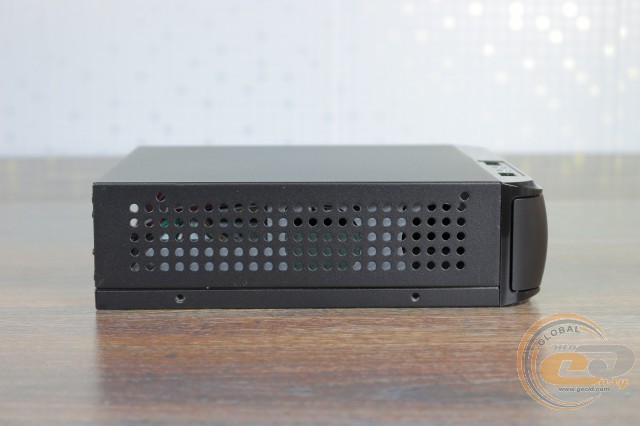

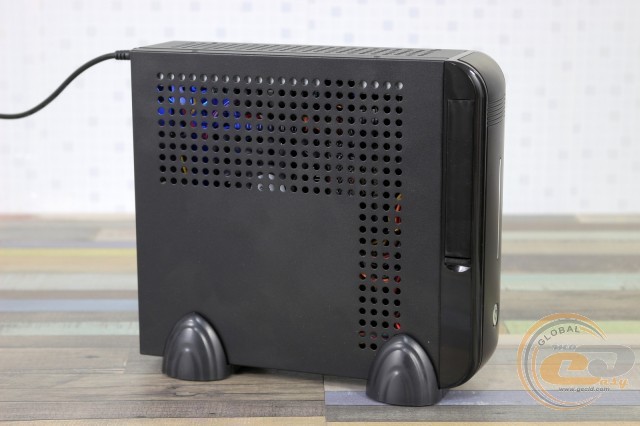

Боковины являются элементами шасси. Они усыпаны вентиляционными отверстиями. С одной из сторон виднеется преобразователь напряжения, рядом с которым можно закрепить вытяжной 40-мм вентилятор.

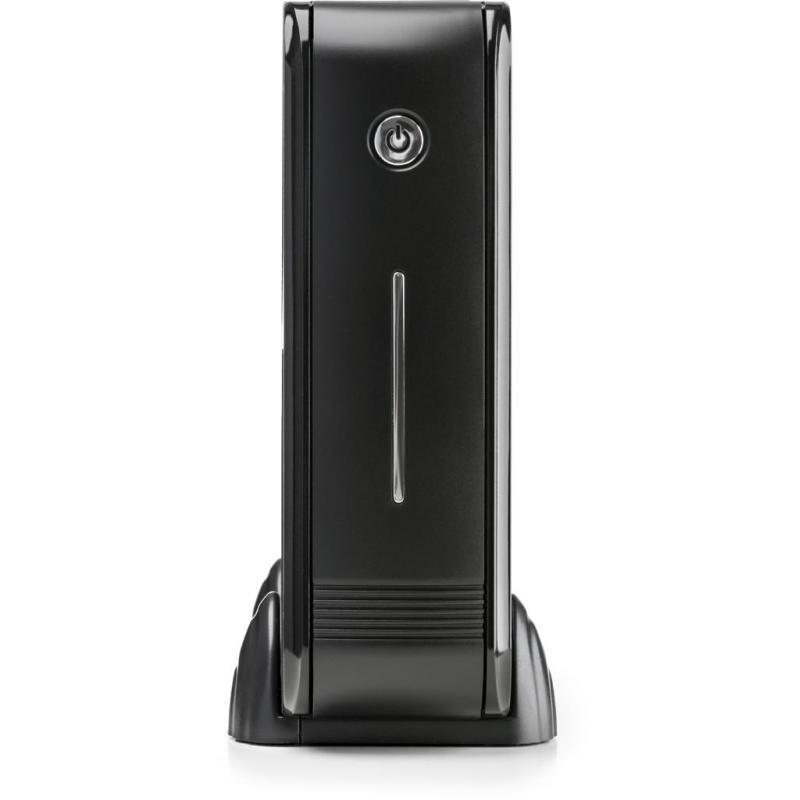

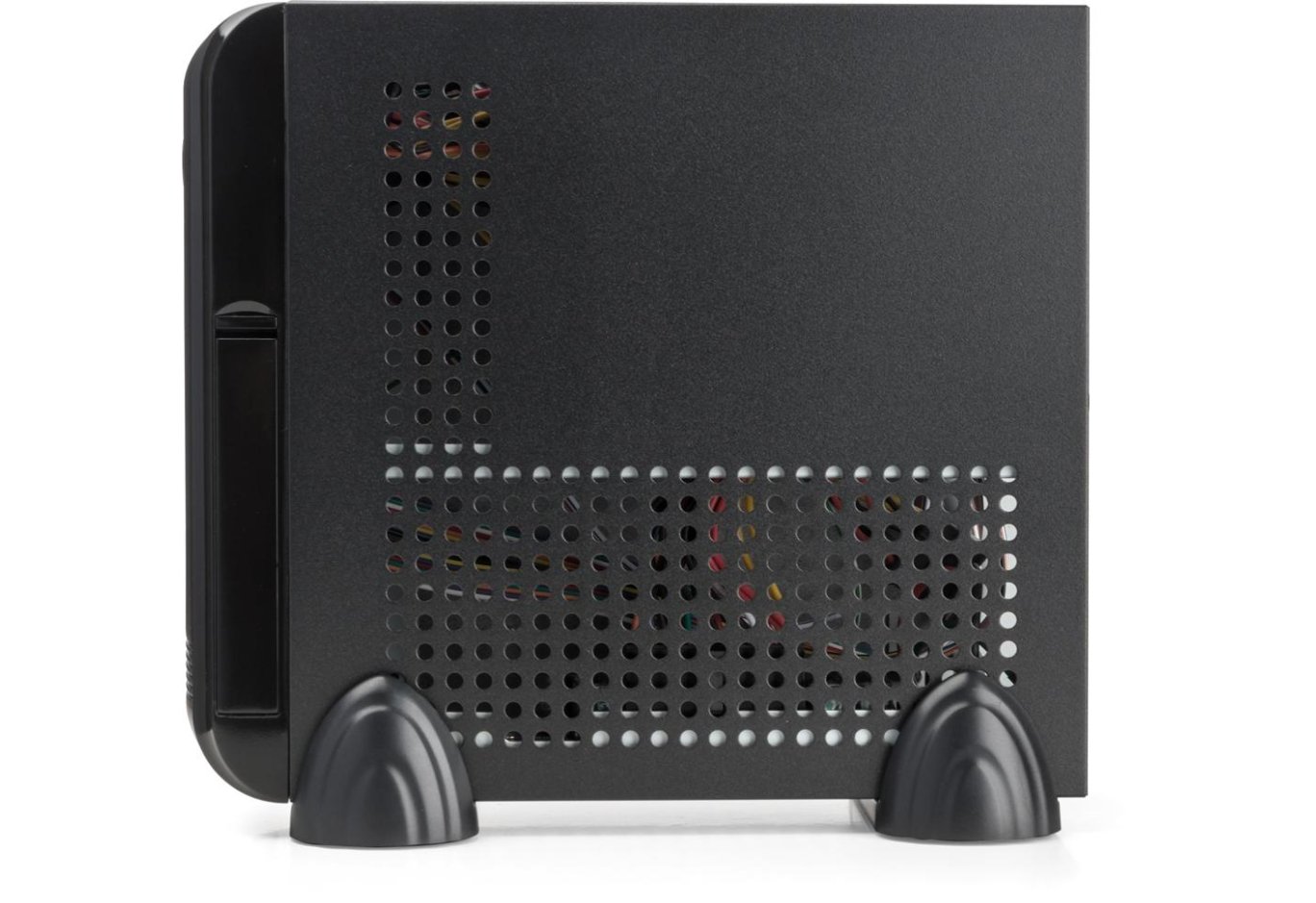

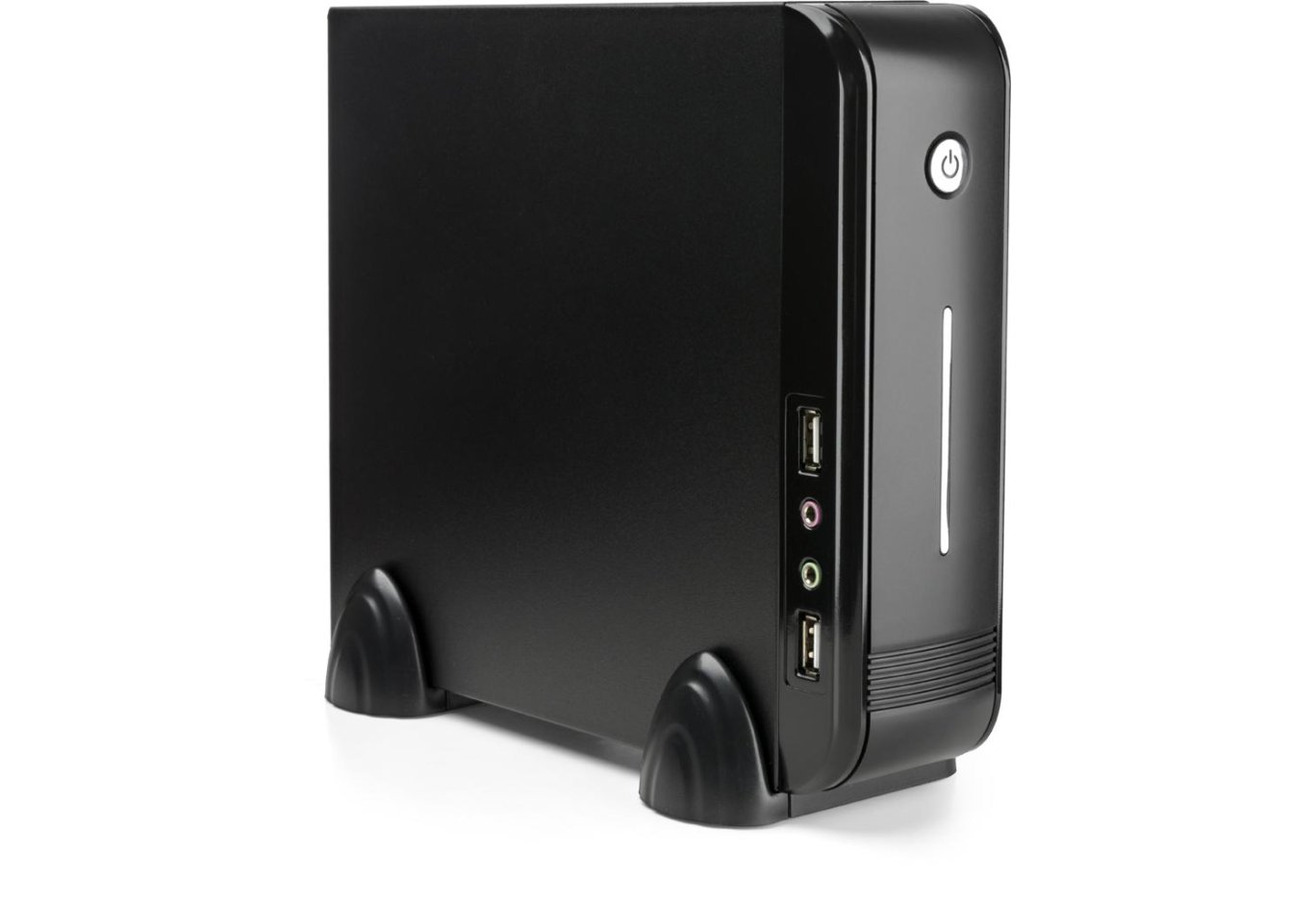

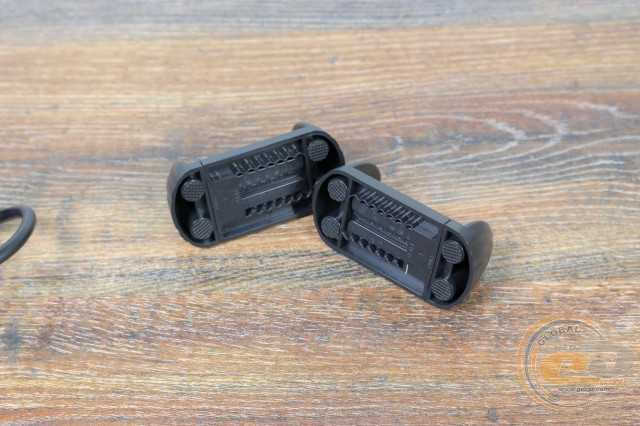

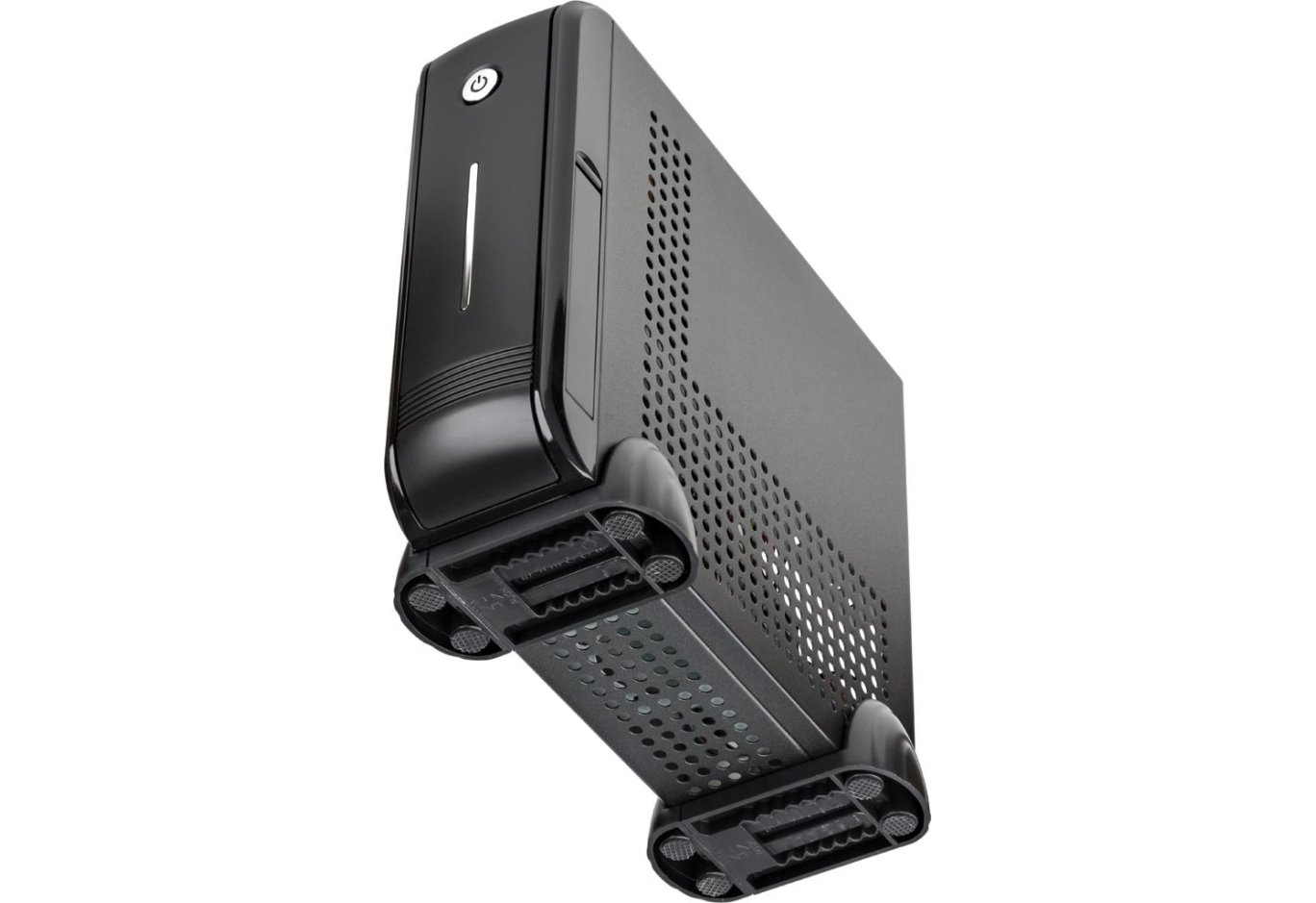

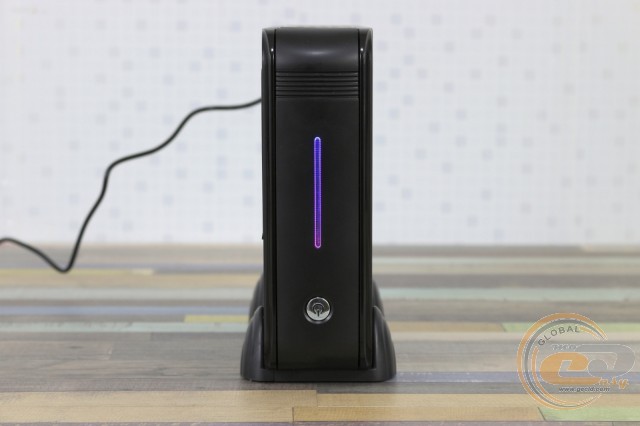

В комплекте есть пара пластиковых ножек, чтобы использовать корпус в вертикальном положении. Они оснащены резиновыми накладками для лучшего сцепления с разными типами поверхности.

Именно такая ориентация системного блока является приоритетной, поскольку обеспечивает лучшую циркуляцию воздушных потоков.

Что касается практичности используемых материалов, то матовый металл и пластик хорошо скрадывают отпечатки пальцев, а вот у глянца с этим похуже, зато он смотрится красивее.

Внутреннее устройство

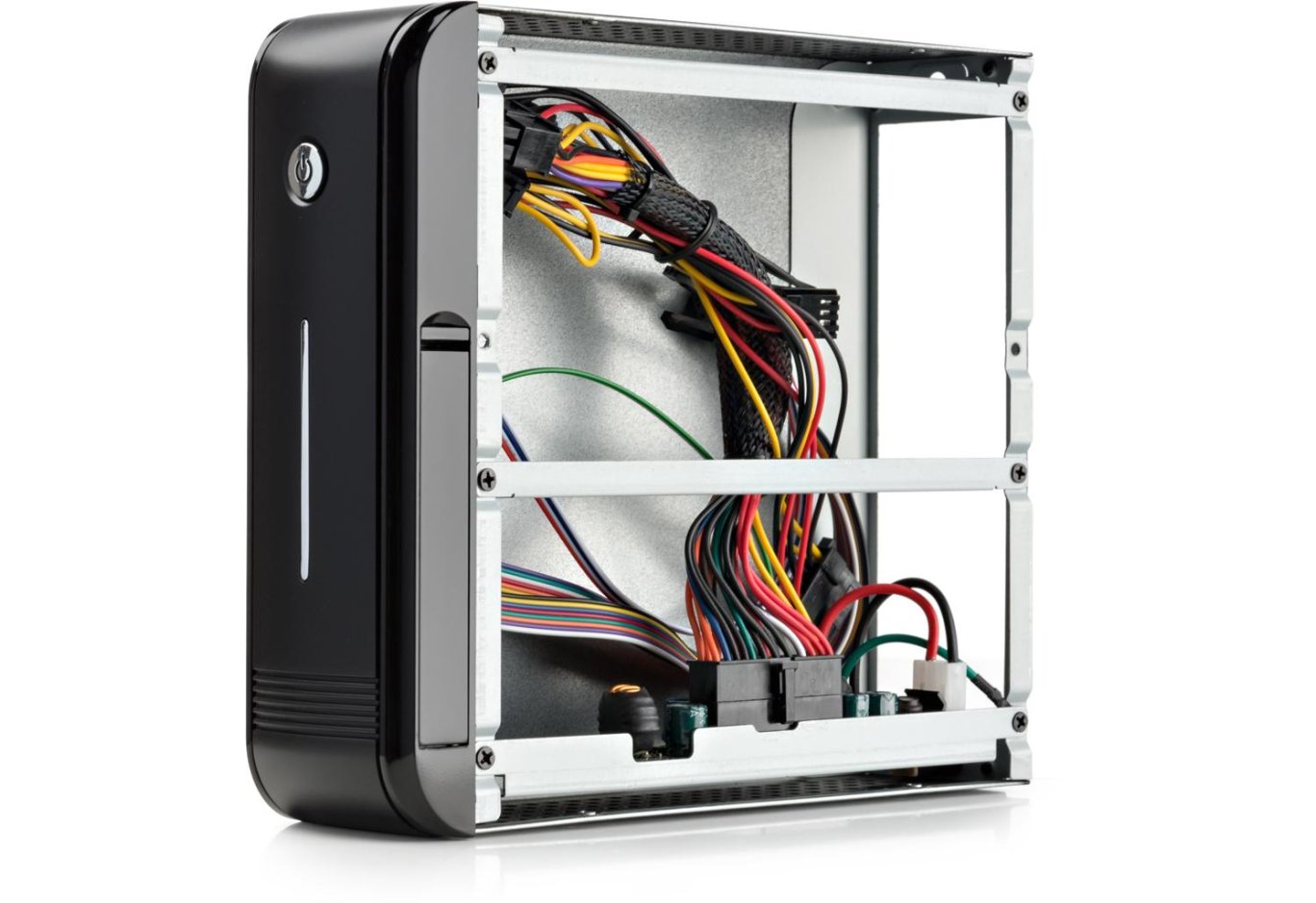

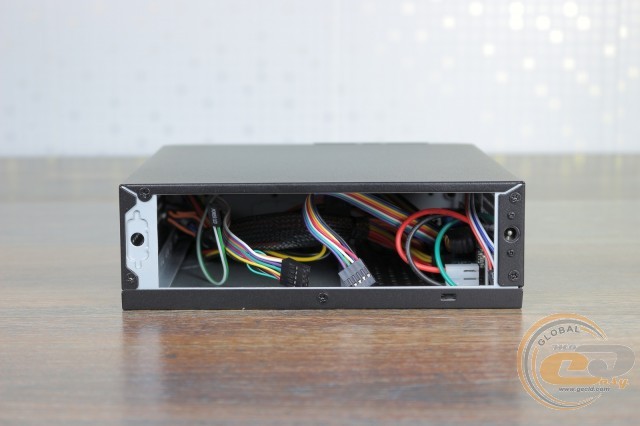

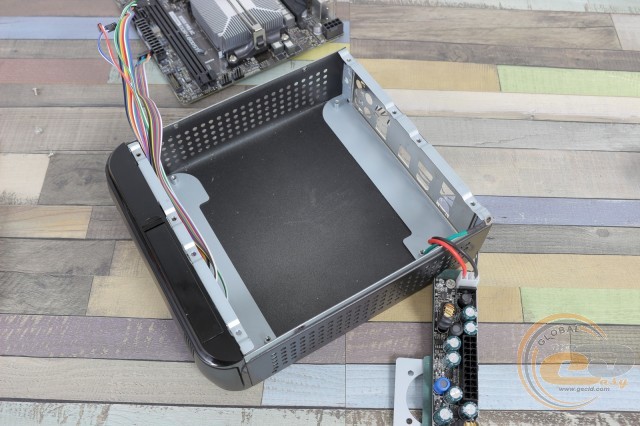

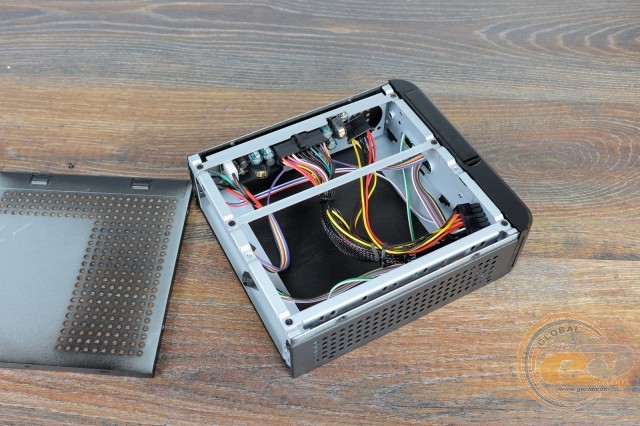

Для доступа к внутренней части Vinga CS404B нужно открутить один винт и сдвинуть нижнюю крышку в тыльную часть. Шасси имеет отличную жесткость и сделано из чуть более тонкой стали, чем дно корпуса. А вот интерьер, в отличие от экстерьера, выполнен без слоя краски. Кромка панелей обработана хорошо, явно заостренных краев не замечено.

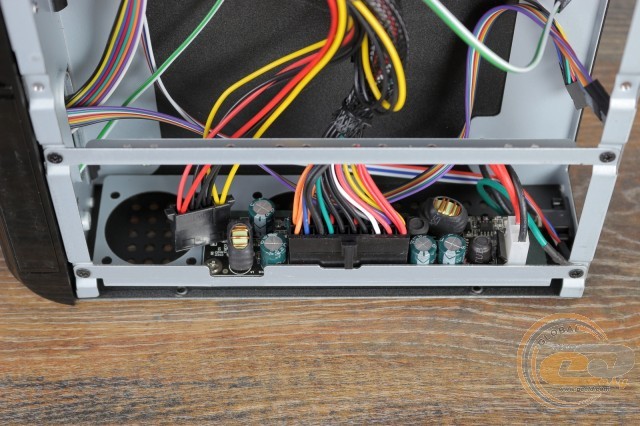

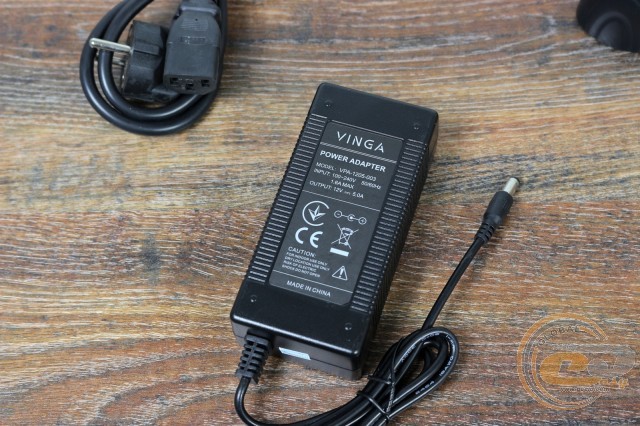

Внутри установлен блок питания Vinga VPS-120W12V-01, который запитан от внешнего источника Vinga VPA-1205-003. Благодаря такому тандему не нужно подбирать специальные материнские платы с питанием от внешнего источника, а можно использовать обычные варианты. Мощность БП составляет 120 Вт. Этого более чем достаточно, учитывая отсутствие дискретной видеокарты.

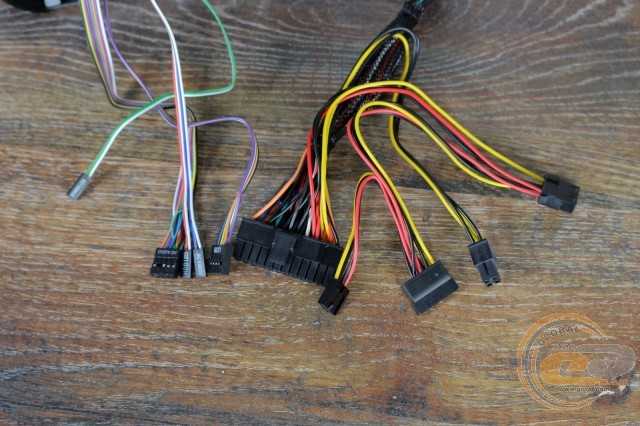

Разъемов мало, но все необходимое есть:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

20

4-контактный ATX12V

1

45

SATA + PATA + FDD

1

60+40+70

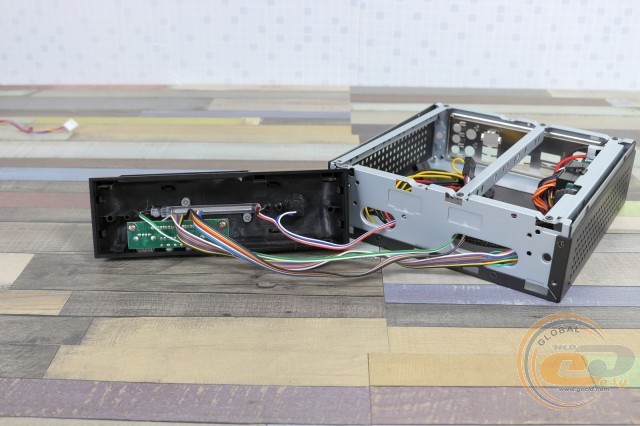

Длины идущих от передней панели кабелей хватит, чтобы аккуратно провести их к материнской плате.

Наименование

Длина, см

USB 2.0

25

HD Audio

25

Кнопки и индикаторы

25

Корпус поддерживает установку материнских плат форм-фактора Mini-ITX. Но в нашем случае возникли сложности. Тестовая ECS Z97I-DRONE попросту упиралась 24-контактным разъемом в навесной преобразователь питания. Поэтому в большинстве случаев установить материнскую плату у которой 24-контактный разъем распаян сбоку от интерфейсной панели не представится возможным.

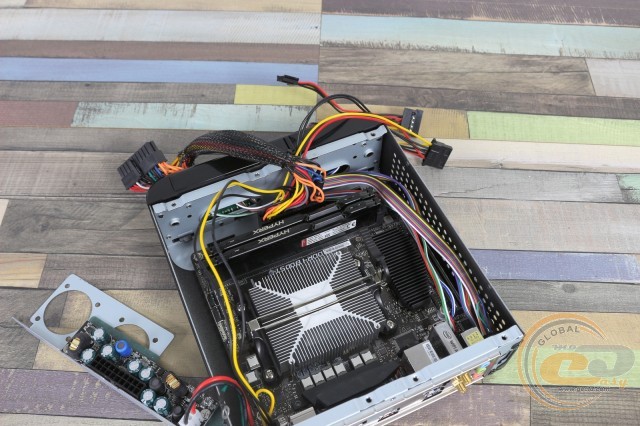

Выходом из положения стала плата MSI B350I PRO AC, но даже в таком случае пришлось демонтировать радиатор со стабилизатора SoC Voltage. Из-за того, что он упирался в навесной монтаж.

Vinga CS404B способен принять на борт один накопитель формата 3,5" либо 2,5", который крепится при помощи двух съемных направляющих. Но в таком случае он ограничит приток воздуха к СО процессора и его высоту. При использовании 7-мм SSD Kingston A400 расстояние до материнской платы составляет 38 мм, а с учетом выступающего на 8 мм чипа, высота системы охлаждения CPU не должна превышать 30 мм. Поэтому комплектный 41-мм охладитель процессора AMD Athlon 200GE попросту не поместился.

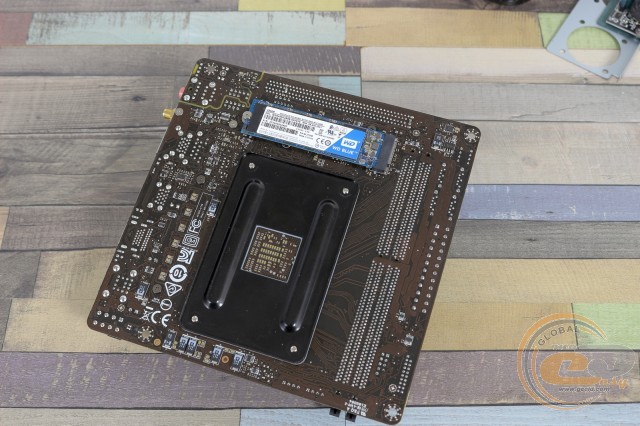

Но мы и здесь выкрутились, использовав твердотельник WD Blue (WDS250G2B0B) формата M.2 2280. Благо, плата это позволяет, поскольку имеет разъем M.2 Socket 3 с обратной стороны. Растояние же от печатной платы материнки до верхней крышки корпуса составляет 50 мм. То есть наш боксовый кулер поместился как раз по высоте с миллиметровым зазором.

В целом корпус оставляет приятные впечатления. Главное правильно подобрать комплектующие и никаких трудностей в сборке возникнуть не должно.

Готовая система выглядит симпатично.

Важной особенностью подобных компактных ПК является возможность крепления сзади монитора, телевизора или просто на стене. В продаже есть удобное VESA-крепление Vinga V01, которое совместимо с шасси Vinga CS404B и CS405B. Места контакта крепления и корпуса проклеены, дабы избежать вибраций и механических повреждений, а фиксация осуществляется удобным винтом с накатанной головкой. Вся процедура проходит быстро и легко.

Тестирование

Процессор

AMD Athlon 200GE (Socket AM4, 3,2 ГГц, L3 4 МБ)

Кулер

Боксовый (3500 об/мин)

Материнская плата

MSI B350I PRO AC (Mini-ITX, Socket AM4)

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX KHX2400C15D4/8G

SSD

WD Blue WDS250G2B0B (M.2 2280)

Блок питания

Vinga VPS-120W12V-01 + VPA-1205-003

Термопаста

Noctua NT-H1

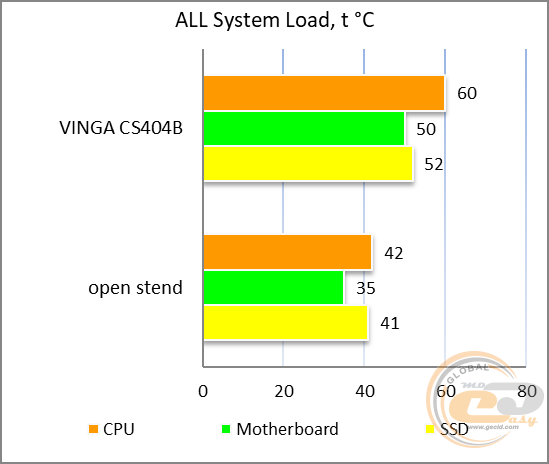

Согласно показаниям ваттметра, нагрузка на входе составляла 50 Вт. Создавалась она при помощи графического бенчмарка Unigine Heaven.

Силами стресс-теста AIDA64 (одновременно CPU, FPU, Cache, System Memory и GPU) энергопотребление поднялось до 60 Вт.

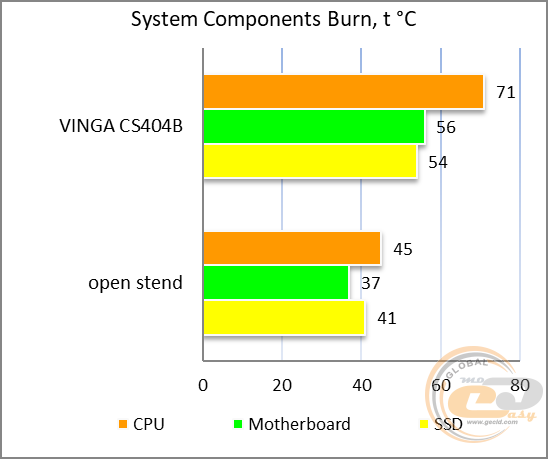

В обоих случаях компоненты не перегревались, а система работа стабильно. Хотя компактные габариты дают о себе знать, поэтому на открытом стенде результаты гораздо лучше. Оптимально сюда подойдут энергоэффективные чипы с TDP до 15 Вт. Блока питания хватает с запасом даже для тестовой конфигурации.

Итоги

Vinga CS404B – это интересная модель для построения офисного или мультимедийного мини-ПК. Как правило, для решения подобных задач достаточно энергоэффективных процессоров, поэтому с температурами внутри проблем быть не должно. Подойдут и 35-ваттные ЦП, но желательно подобрать более эффективный кулер, чем боксовая модель.

Есть и некоторые нюансы с совместимостью материнских плат, процессорных кулеров и HDD. Поэтому оптимальный вариант – сразу ориентироваться на платы с низкими радиаторами и на 2,5-дюймовый накопитель или еще лучше – на M.2 SSD. Мощности внешнего 120-ваттного блока питания хватит с запасом, особенно в случае установки 10-15-ваттных CPU.

Очевидный плюс подобного «малыша» – возможность легкого крепления сзади монитора, телевизора или просто на стене. Для этого нужно самостоятельно купить совместимый VESA-кронштейн Vinga V01.

В целом Vinga CS404B за свои $36 смотрится очень приятным продуктом, который приглянется приверженцам компактных систем. Но аккуратно выбирайте совместимые комплектующие. А как вы относитесь к подобным компьютерам? Собрали бы себе и для каких задач? Поделитесь своим опытом, а мы с удовольствием почитаем!

Достоинства:

  • довольно компактная конструкция;
  • хорошее качество изготовления шасси;
  • возможность горизонтальной и вертикальной ориентации;
  • комплектный внешний блок питания на 120 Вт;
  • достойные температурные показатели компонентов при нагрузке;
  • возможность установки одного 3,5″ или 2,5″ накопителя;
  • простота сборки системы.

Недостатки:

  • на интерфейсной панели нет ни одного USB 3.0;
  • нужно использовать низкопрофильный кулер;
  • проблемы с совместимостью с некоторыми материнскими платами.



Автор: Виктор Ефименко
