Огляд процесорної системи охолодження Vinga CL3006: slim-варіант

Скільки ви готові віддати за процесорний кулер із повітряним охолодженням? $12? А може $34? Ці числа вибрані не даремно - саме стільки коштує найдоступніший і найдорожчий представник даного сегмента пристроїв від Vinga. Можливості останнього ми вже вивчили, і зі стендовими процесорами в розгоні він впорався.

Чи зможе повторити це досягнення Vinga CL3006 за ціною в $31 і менше звичної конструкції радіатора? Скоро все дізнаєтеся.

Специфікація

Модель

Vinga CL3006

Підтримка процесорних платформ

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151

Теплові трубки

Матеріал

Мідь

Кількість

4

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

48

Кількість пластин на дюйм

13

Товщина, мм

0,4

Відстань між пластинами, мм

1,8

Розміри основи, мм

35 х 46

Термоінтерфейс

Термопаста в шприці

Кількість вентиляторів

1

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Блакитна

Тип підшипників

Гідравлічний

Напруга живлення вентиляторів, В

12

Швидкість обертання вентилятора, об/хв

800 – 1500±10%

Повітряний потік, м3/год (CFM)

59,5 – 98,6 (35 – 58)

Рівень шуму, дБ

18 – 26,5

Роз'єм живлення

4-контактний

Довжина кабелю, см

36

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

130 х 120 x 74

Сайт виробника

Vinga

Сторінка продукту





Упаковка і комплект постачання

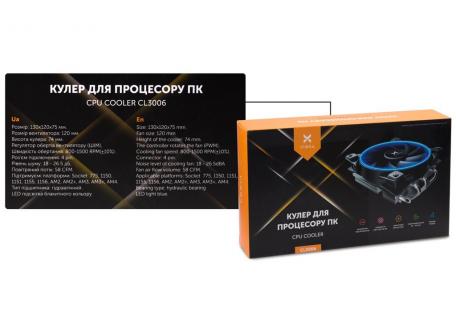

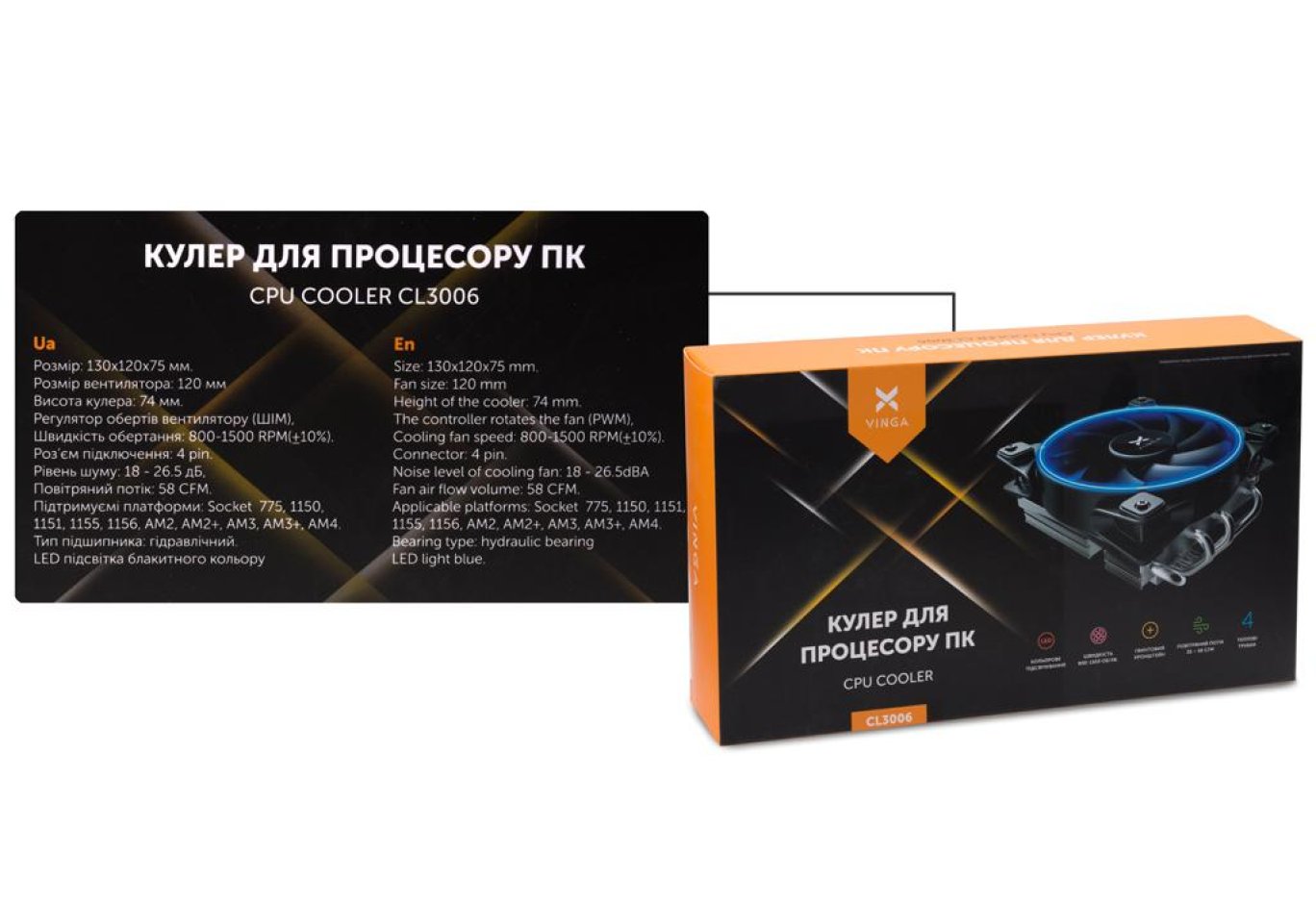

Коробка з красивою поліграфією знайомить нас із зовнішністю і основними характеристиками пристрою.

Усередині неї знайшлася вертушка і шість поліетиленових пакетиків. Подивившись їх вміст, ми виявили все необхідне для монтажу кулера:

  • універсальну підсилювальну пластину з прокладкою;
  • набір металевих кріплень, гвинтів, гайок і прокладок для різних платформ;
  • термопасту в шприці;
  • гайковий ключ;
  • паперову документацію.

Зовнішній вигляд і конструкція

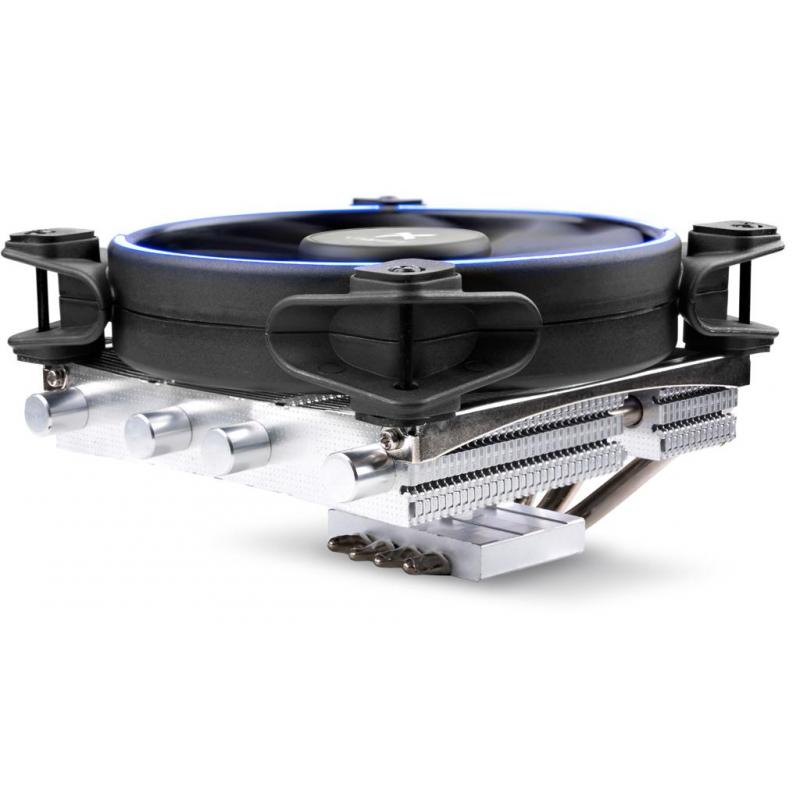

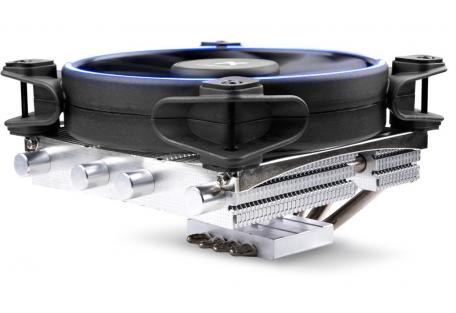

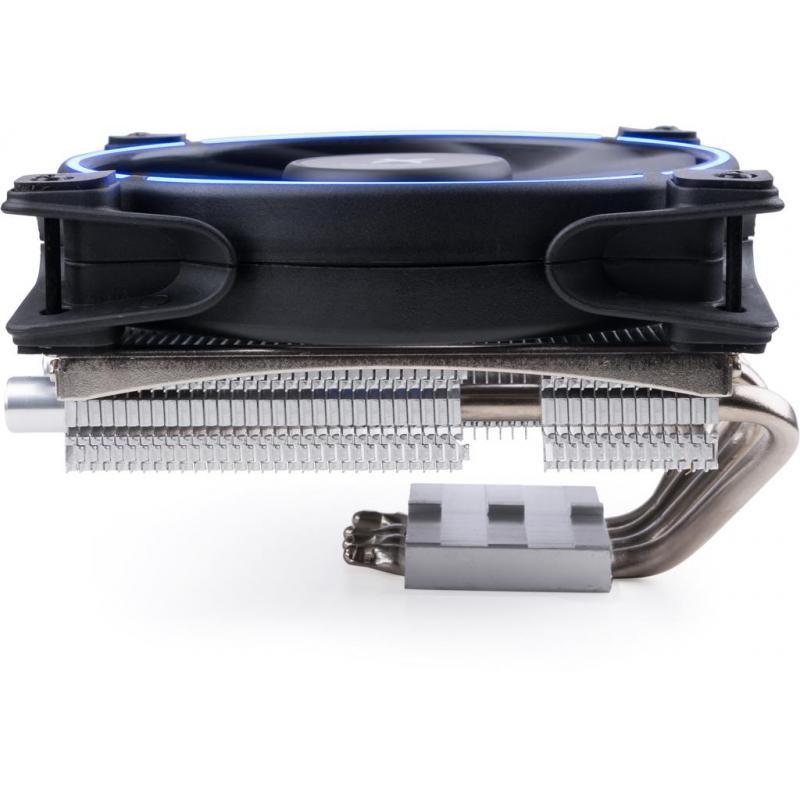

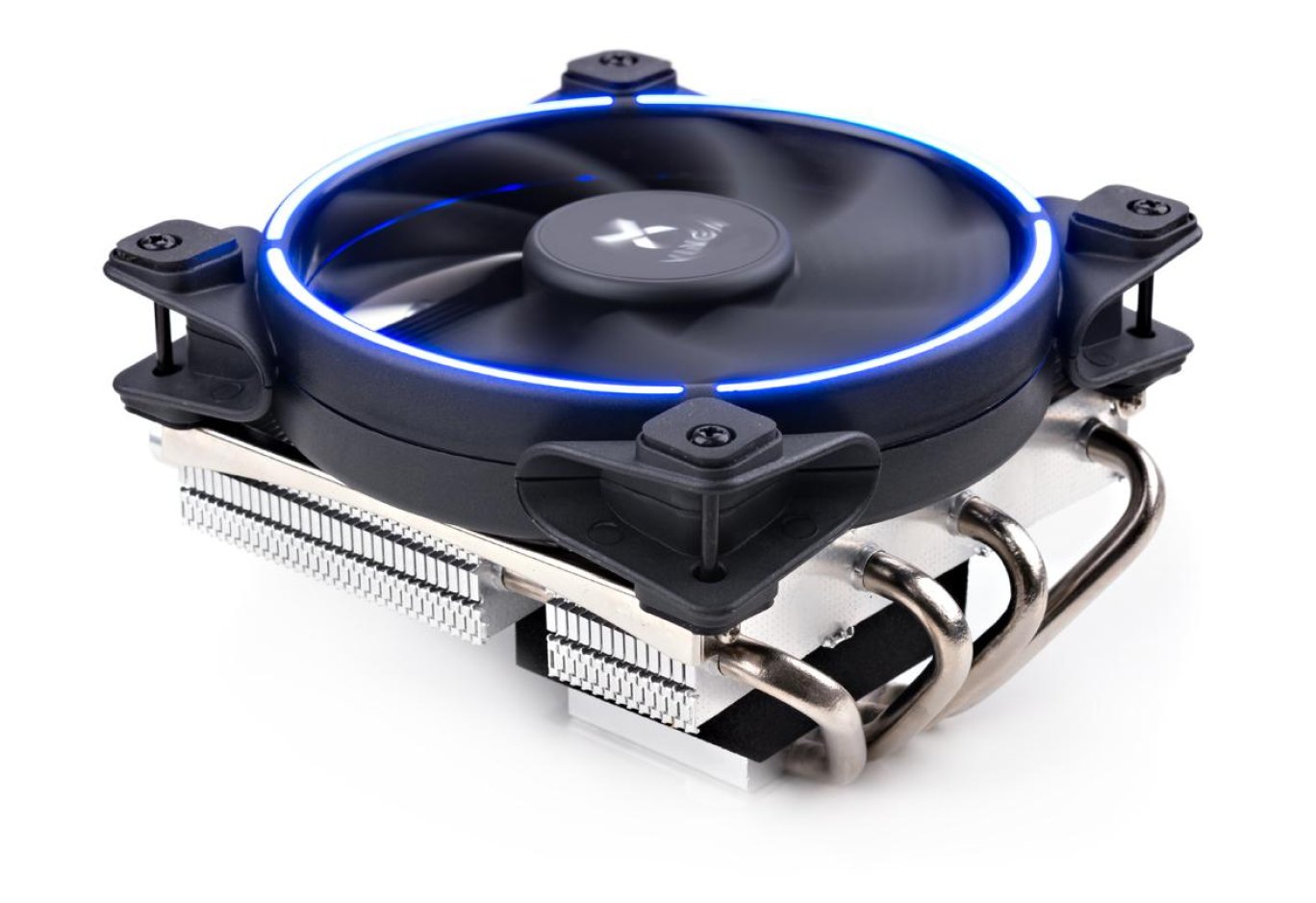

Якщо відмінність у ціні з топовим Vinga CL3008 невелика, то конструкція у Vinga CL3006 зовсім інша. Кулер висотою в 74 мм явно орієнтований на компактні корпуси, де класична вежа просто не поміститься.

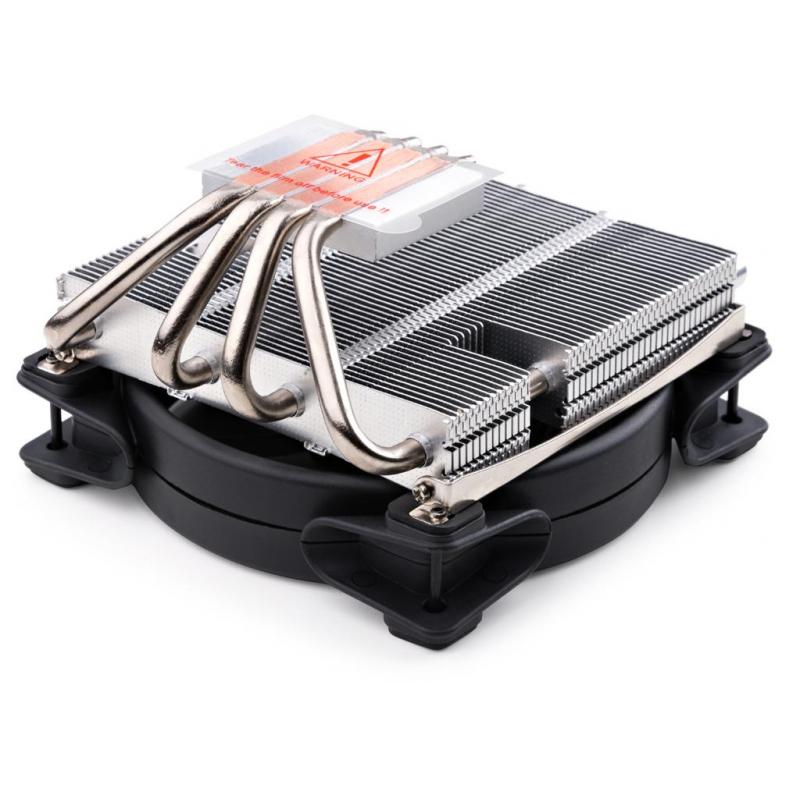

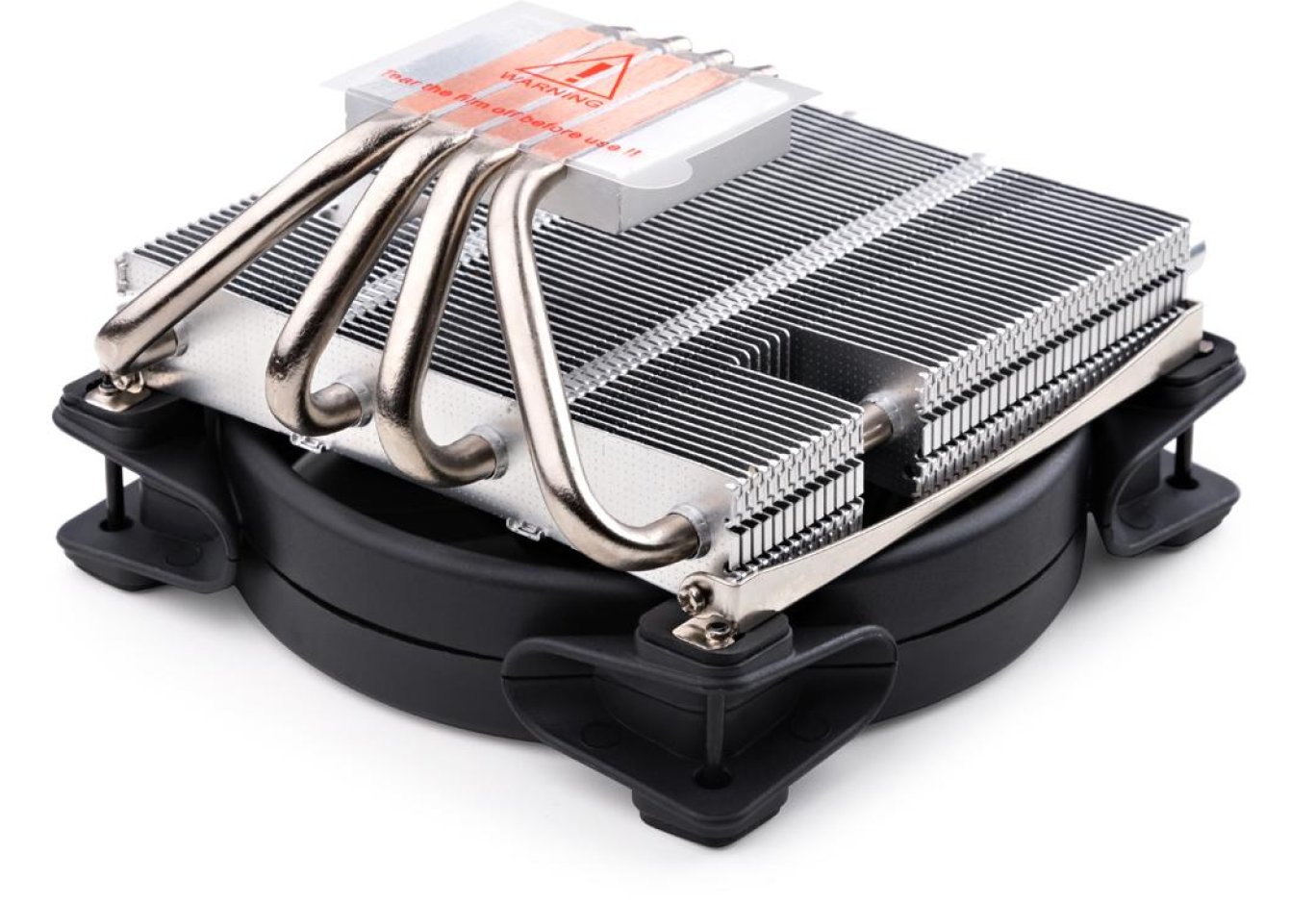

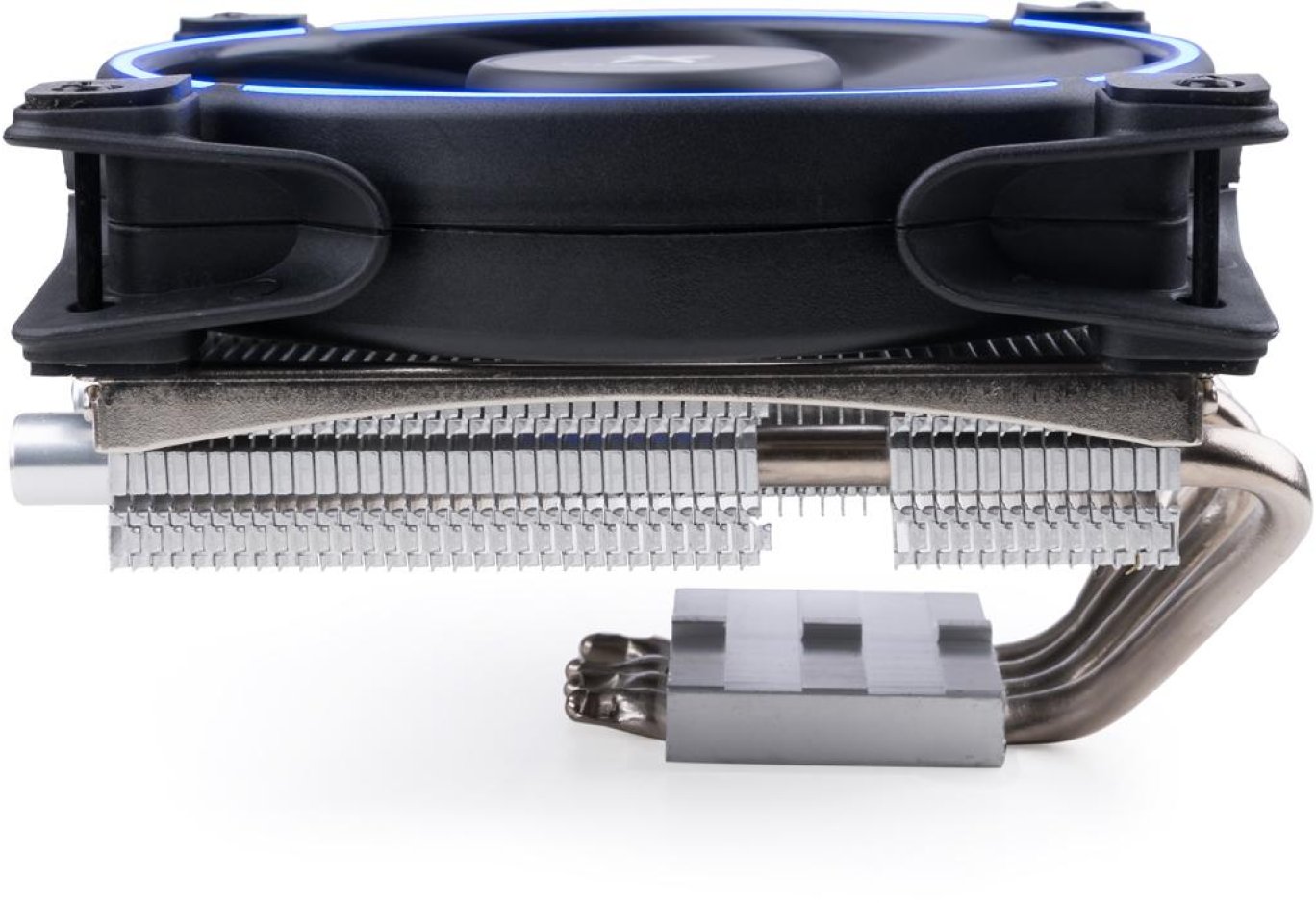

Сама радіаторна частина має розміри 102 х 105 х 20 мм. Вона складається з 48 алюмінієвих пластин, нанизаних на чотири теплові трубки. Для забезпечення належної ефективності щільність розміщення пластин трохи вищі, ніж у звичайних баштових рішеннях (1,8 мм), що дозволяє трохи компенсувати меншу їх товщину.

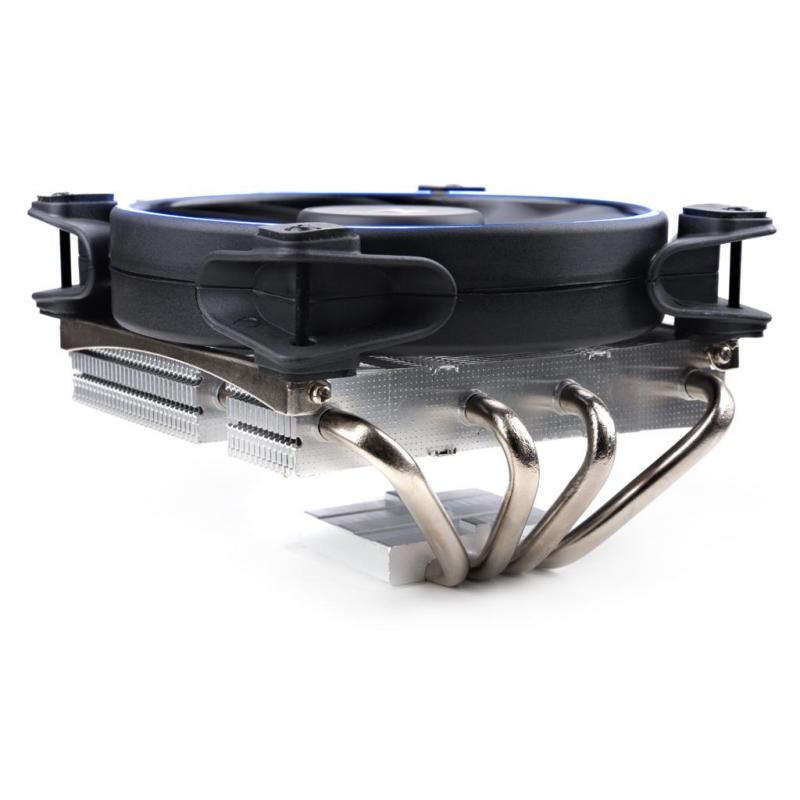

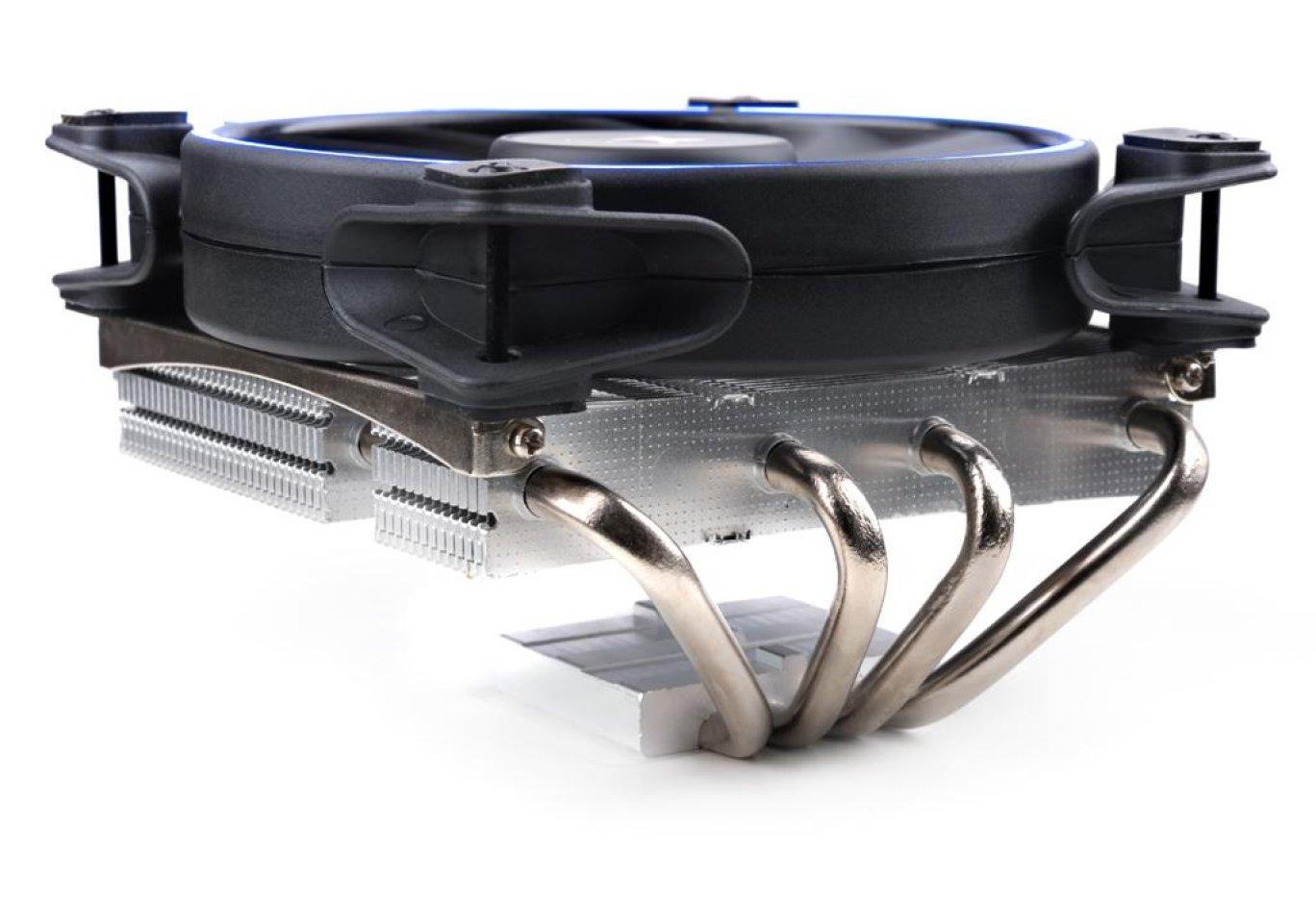

Над трубками добре попрацювали. По-перше, маємо нікельоване покриття для захисту міді від окислення і додання конструкції цілісного зовнішнього вигляду. По-друге, кінці трубок обзавелися декоративними ковпачками відповідного кольору.

Та й саме їх розміщення сприяє рівномірному розподілу тепла і хорошого обдуву кожної з них.

Шість пластин вийшли коротше інших, звільнивши доступ для викрутки при монтажі.

Зі зверхнього ж боку є металеві кріплення для пропелера, які фіксуються гвинтами до верхньої і нижньої пластин.

Основа кулера також не пройшла повз нашу увагу. З розмірами 35 х 46 мм вона добре підходить для процесорів у складі мейнстрім-платформ. Спочатку на нього наклеєна транспортувальна плівка, яку перед встановленням потрібно зняти. Між тепловими трубками є зазори, заповнені алюмінієм. На жаль, сліди обробки поверхні основи видно неозброєним оком навіть під плівкою. Втім, для настільки недорогого рішення такий підхід цілком виправданий.

Застосовуваний 120-мм вентилятор - справжній «партизан»: він вперто замовчує свої електротехнічні характеристики, прикриваючись логотипом бренду Vinga. Проте, дещо на офіційному сайті все ж можна дізнатися.

В основі пропелера використовується гідравлічний підшипник - приємно бачити тут щось більш надійне, ніж проста втулка. Частота його обертання заявлена ​​на рівні 800 - 1500 об/хв з 10% допуском, але на практиці цифри виявилися дещо іншими.

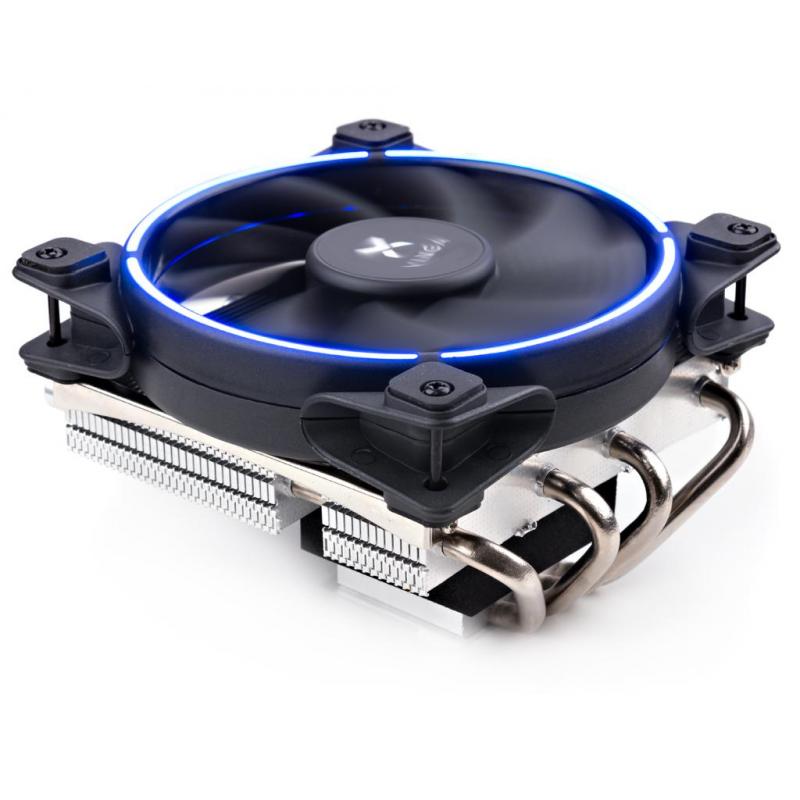

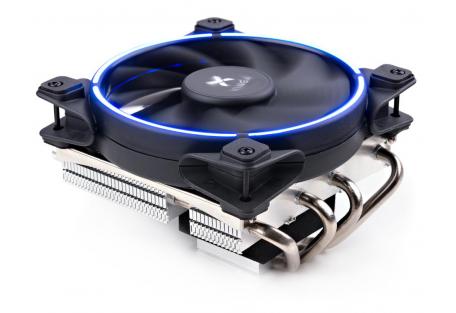

З додаткових «опцій» - блакитне світлодіодне підсвічування (ввімкається при напрузі 8 В і вище), ...

... оптимізована форма лопатей і встановлені по обидва боки антивібраційні прокладки з щільної гуми.

Вентилятор надійно кріпиться до радіатора за допомогою чотирьох комплектних гвинтів. Живлення до нього подається через 4-контактний 36-см кабель.



Процес встановлення

Монтаж кольорів з горизонтальним компонуванням зазвичай вимагає більше терпіння, ніж у випадку з баштовими рішеннями. Причиною тому є ускладнений доступ пальців (в залежності від їх розмірів) до кріплення.



У випадку з Vinga CL3006 без цього також не обійшлося, але в цілому процес встановлення пройде без будь-яких нюансів.

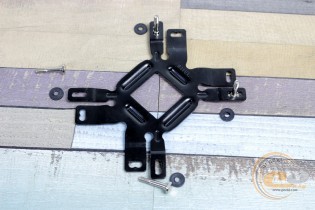

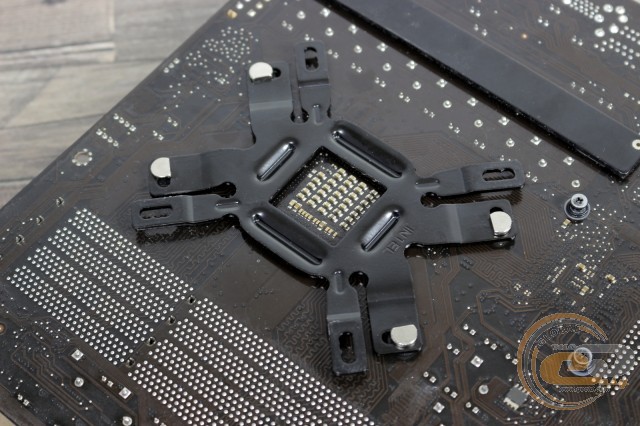

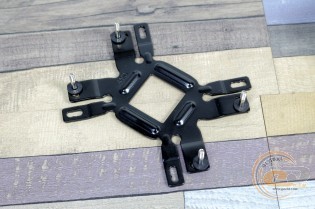

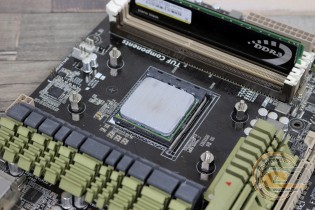

В отвори універсальної пластини встановлюємо гвинти, нанизуємо прокладки і монтуємо все це на материнську плату.

У випадку з системними платами для CPU компанії AMD пластина встановлюється написом «Intel» назовні.

Наступний крок - нанизування прокладок зі зверхнього боку. Далі вони фіксуються шпильками за допомогою комплектного ключа.

Поверх встановлюємо кріплення для платформ AMD, прикручуючи їх гайками з фігурними головками. Саме час зняти захисну плівку з основи, нанести термоінтерфейс і поставити кулер на місце.

Фіксується він притискною пластиною і двома пружними гвинтами. Добре затягнули? Тоді можна встановити вертушку і підключити її до материнської плати.

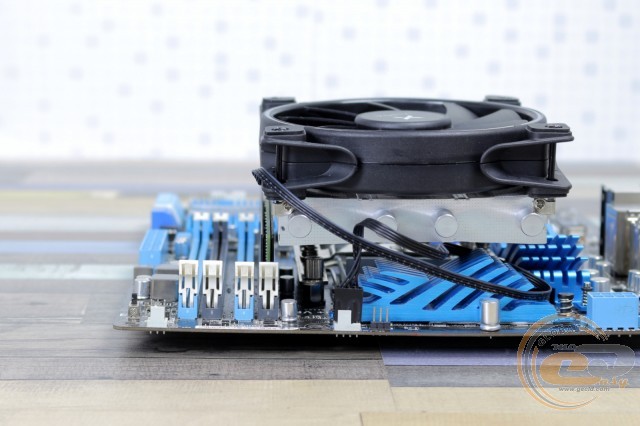

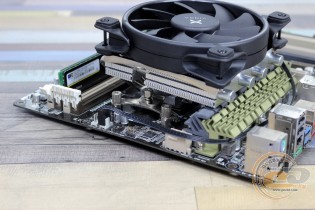

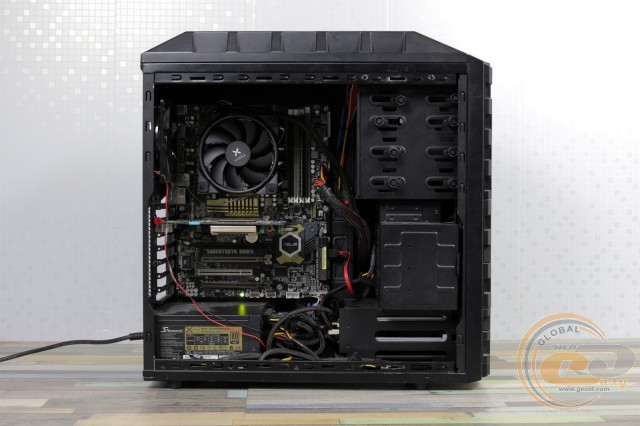

Якщо розмістити кулер так, як показано на фото, тоді сумісність із пам'яттю вас порадує. У всі слоти при бажанні можна встановити навіть оверклокерські модулі. Хоча сам радіатор розмістився впритул до околосокетного охолоджувача: якби вони трохи вищі, довелося б думати про їх демонтаж. Також при накритті охолоджувачем зони портів введення-виведення буде потрібно зняти тильний корпусний пропелер.

Строгий зовнішній вигляд Vinga CL3006 відмінно доповнить корпуси і материнські плати, виконані в аналогічному кольорі.

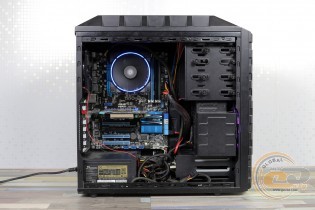

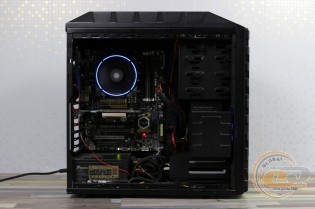

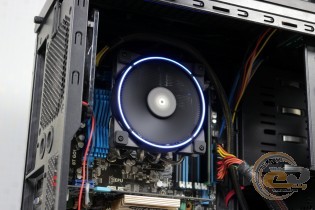

Світло від вертушки має приємний заспокійливий блакитний відтінок. Можливо, хотілося б синхронізувати його зі свіченням материнської плати, але це обов'язково відбилося б на ціні.

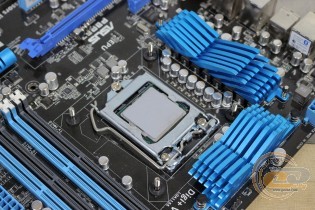

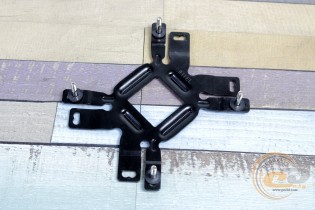

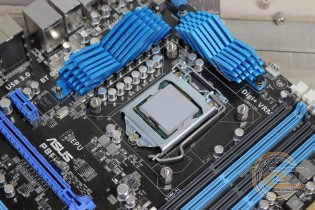

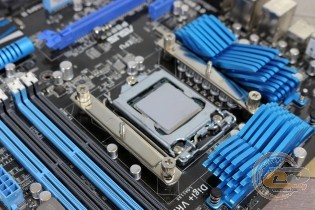

На платформах Intel використовуються інші отвори підсилювальної пластини.

Та й сама вона встановлюється зворотним боком. А ось прокладки і гвинти застосовуються все ті ж.

Зі зверхнього боку встановлюємо шпильки, закручуючи їх ключем. А ще вище фіксуємо дві металеві пластини, до яких і буде кріпитися кулер. Зверніть увагу, що встановити їх можна по-різному: у горизонтальній або вертикальній орієнтації, що безпосередньо впливає на сумісність із прилеглими компонентами.

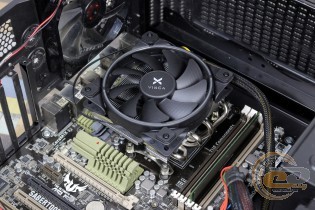

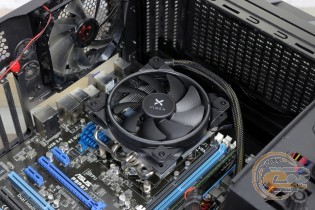

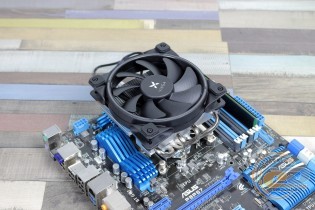

Так, у нашому випадку в жертву була принесена можливість встановлювати високі модулі ОЗП в перший DIMM-слот - явною перешкодою буде вертушка і її кріплення.

Також і тут можливі випадки несумісності з габаритними радіаторами вузла живлення, коли доведеться вдатися до демонтажу останніх. Принаймні так було у випадку з верхнім охолоджувачем плати MSI B350I Pro AC, який виявився аж надто високим.

Тестування

Для тестування процесорної системи охолодження Vinga CL3006 використовувалося таке обладнання:

Процесори

AMD Phenom II X6 1100T @ 3,3 ГГц, (Socket AM3+, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х DDR3-1333 1 ГБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятора)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

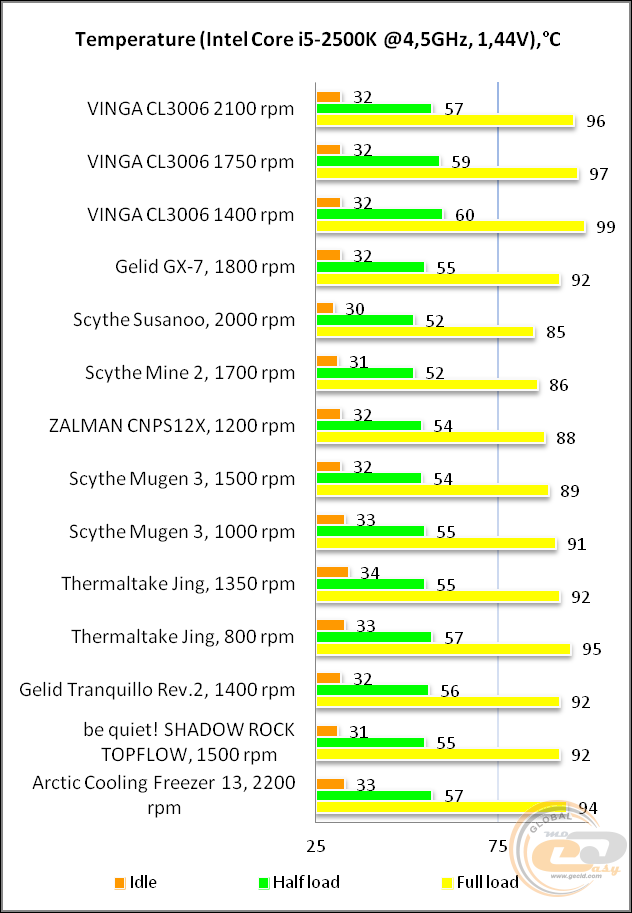

Продуктивності Vinga CL3006 впритул, але все ж вистачає для відводу тепла від розігнаного до 4,5 ГГц Intel Core i5-2500K. Порівняно компактна конструкція дає про себе знати, і навіть висока частота обертання вентилятора в 2100 об/хв дозволяє відіграти лише пару-трійку градусів. Але в цілому новинку можна використовувати на процесорах з розгінним потенціалом. Ось тільки розкрити його повністю не вийде, тим більше всередині компактного корпуса.

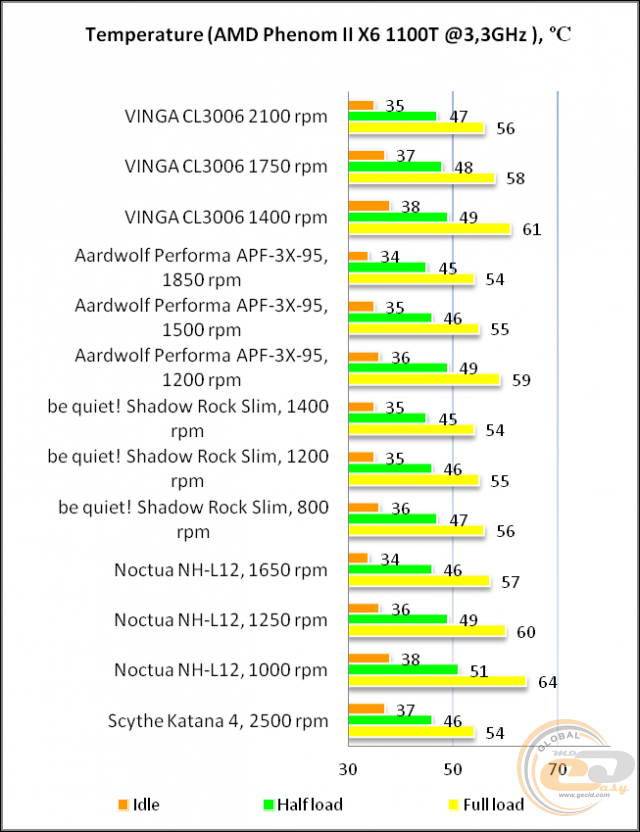

А ось гарячий норов 125-ватного AMD Phenom II X6 1100T змусив нас обійтися без розгону. Отримані температурні показники дещо вищі від компактних «веж», але головне - ефективність новинки навіть при мінімальній частоті обертання більш ніж достатньо для виконання свого завдання.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження має змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.

Напруга живлення, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

1340

Майже безшумно

7

1500

Дуже тихо

8

1670

Тихо

9

1800

Тихо

10

1920

Нижче від середнього

11

2060

Середній, з невеликим гулом

12

2170

Середній, з невеликим гулом

І що найприємніше, при близько 1400 об/хв вертушка працює майже безшумно, дозволяючи насолоджуватися гулом пролітаючого повз комара. А ось при частоті 2000 об/хв і вище все вже не так райдужно. Та й в умовах обмеженого простору шум буде вельми відчутний.

Підсумки



Часто продукція Vinga завойовує не стільки серця, скільки гаманці своїх покупців. Щось подібне маємо і в випадку з процесорним охолоджувачем Vinga CL3006. За своєю суттю - це звичний slim-кулер для щодо компактних систем. Приємні особливості у вигляді нікельованих теплових трубок з декоративними ковпачками і вертушки на гідравлічному підшипнику тут поєднуються з не найефективнішим алюмінієвою основою з посереднім поліруванням.

На практиці тандем з радіатора із чотирма тепловими трубками і 120-мм вентилятора дозволяє насолоджуватися тишею при використанні вельми ненажерливих процесорів або побалуватися з розгоном, але вже без комфортного акустичного фону і з не настільки високими показниками, як це було б у випадку з баштовими рішеннями. Плата за компактність, нічого не поробиш.

Беручи до уваги все перераховане вище в парі з оригінальним форм-фактором, при ціні $31 Vinga CL3006 виглядає ласим шматочком. Звичайно, завжди знайдуться більш продуктивні рішення, але і коштують вони дорожче. Тому при збірці компактної системи протестований кулер висотою 74 мм має всі шанси на успіх. Але варто звернути увагу на радіатори блоку VRM материнської плати: з-за занадто великих їх розмірів або екстравагантної форми можуть виникнути проблеми із сумісністю. Тому іноді слід шукати плату скромніше.

Переваги:

  • хороша ефективність у своєму класі;
  • сумісність з мейнстрім-платформами AMD і Intel більш ніж десятирічної давності;
  • використання ШІМ-регульованого 120-мм вентилятора з оптимізованими лопатями, антивібраційними прокладками і LED-підсвічуванням;
  • застосування в основі пропелера гідравлічного підшипника;
  • хороша сумісність з модулями ОЗП (платформа AMD);
  • мала висота конструкції (74 мм);
  • відносна простота встановлення.

Особливості:

  • часткове перекриття першого DIMM-слота на платформі Intel;
  • можливий конфлікт із габаритними радіаторами навколо процесора.



Автор: Олесь Пахолок
Переклад: Лілія Масюк
