Продовжуючи знайомство з кращими представниками блоків живлення під брендом Vinga, ми дісталися до топового рішення в модельному ряді. Джерело потужністю 1200 Вт може похвалитися сертифікатом 80 PLUS Platinum, що гарантує як високий ККД, так і низький нагрів внутрішніх компонентів, отже, помірний шум при роботі системи охолодження.

В іншому він має всі ті ж приємні риси, властиві «золотому» Vinga VPS-650G. І модульна конфігурація кабелів - лише одна з них.

Специфікація

Упаковка і комплект постачання

Колір упаковки обраний під стать престижному «платиновому» сертифікату. На ній розмістився перелік головних переваг пристрою і список доступних роз'ємів. На жаль, при бажанні переглянути специфікацію коробка не допоможе - доведеться відвідувати офіційний сайт виробника.

Саме джерело і знімні кабелі додатково поміщені в мішечки з фірмовими логотипами. Також усередині упаковки можна виявити кріпильні гвинти з торованими головками в кількості 6 шт. (можна не переживати про втрату одного-двох) і мережевий кабель живлення.

Зовнішній вигляд

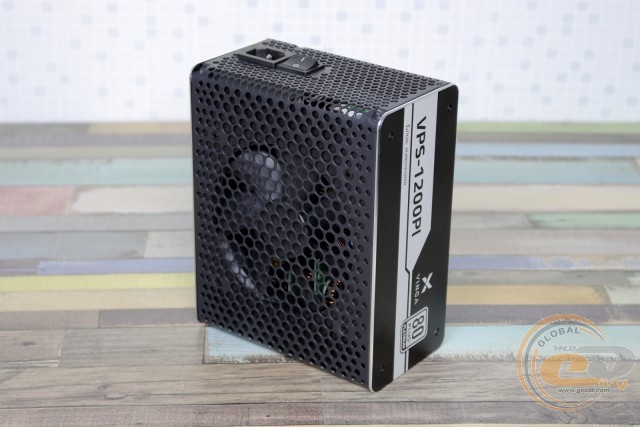

Якщо на тлі абсолютної більшості БЖ Vinga VPS-1200Pl явно виділяється зовнішністю, то всередині модельного ряду він виглядає цілком звичайно. На жаль, наслідком такого дизайнерського підходу стала велика довжина, через що він поміститься не в усі сучасні корпуси. Обов'язково врахуйте це перед покупкою, особливо якщо моддінг за допомогою болгарки для вас чужий.

За розрахунками виробника, навіть 120-мм вертушки досить для охолодження внутрішніх вузлів рішення потужністю понад 1 кВт. Що ж, цілком можливо, з огляду на високий рівень ККД, однак розставити всі крапки над «і» дозволить лише тестування на практиці.

Яким чином застосування круглих отворів замість звичних сот впливає на ефективність охолодження ми не досліджували. Так, у такому випадку площа захоплення і виведення повітря дещо менша, проте це навряд чи буде помітно кінцевому користувачеві.

У тильній частині притулився звичний вхідний мережевий роз'єм і кнопка включення – усе необхідне на своєму місці.

Крім упаковки, перелік ключових особливостей можна знайти і на самому джерелі разом з таблицею електротехнічних характеристик. Однозначно тішить застосування єдиної 12-вольтової лінії потужністю 1 176 Вт - 98% від номіналу самого джерела. Як зазначає наклейка, такого високого значення вдалося досягти завдяки наявності DC-DC-перетворювачів низьковольтного ланцюга.

Як ми вже відзначали спочатку, 1200-ватна модель за аналогією із «золотий» Vinga VPS-650G оснащена повністю модульною системою підключення кабелів. Кількість роз'ємів на тильній панелі повністю ідентичне - мабуть, наслідок уніфікації. Більш того, два роз'єми для живлення процесора/відеокарт так і залишилися незадіяними. Можливо, у проекті є ще більш потужне рішення з 12-ю 6+2-контактними конекторами PCIe.

Шлейфи, шлейфи та ще раз шлейфи - працювати з ними одне задоволення. Основні і найбільш навантажувані (ATX, ATX12V, PCIe) мають великий калібр 16 AWG, периферія підключається через декілька більш тонких 18 AWG (близько 1 мм у діаметрі), а на відгалуженнях PCIe використовується 20 AWG.

Основні конектори представлені 20+4-контактним ATX і парою 4+4-контактними ATX12V. Високопродуктивні платформи AMD Socket TR4 і Intel Socket LGA2066 часто вимагають наявності саме двох 4+4-контактних роз'ємів, так що Vinga VPS-1200Pl цілком підійде для їх живлення.

Для підключення відеокарт або інших PCIe-пристроїв є вісім 6+2-контактних кабелів. Що ж стосується периферії, то 12-ти SATA (на трьох окремих проводах) і чотирьох PATA з FDD повинно вистачити для потреб будь-якої системи. Довжина проводів також не розчарує цінителів їх прихованого укладання.

Повна конфігурація виглядає таким чином:

Усі роз'єми на корпусі та конектори на дротах дбайливо підписані, тому що-небудь переплутати просто немислимо, хоча закон Мерфі ще ніхто не відміняв.

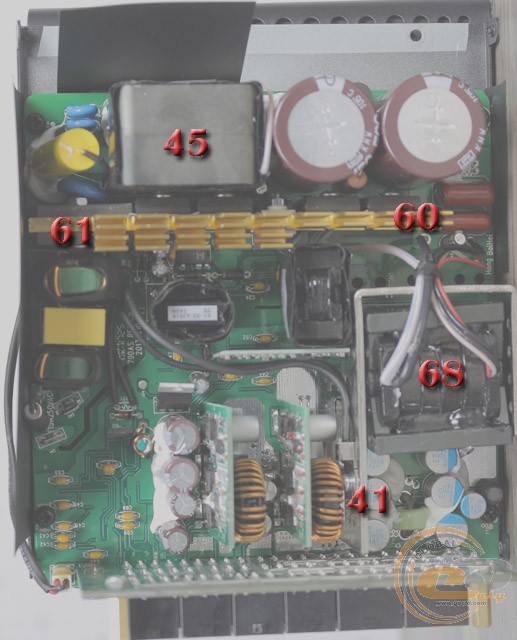

Внутрішня будова

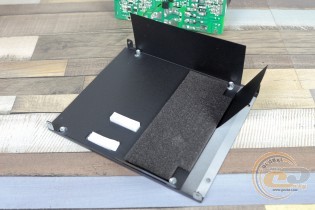

Щоб проникнути всередину пристрою, доведеться відкрутити гвинти на боковинах.

Частина схемотехніки тут розташувалася біля вертушки, тому використовується додаткова пара проводів зі знімними конекторами, що зв'язують начинку обох частин пристрою.

Аналогічний 120-мм пропелер HONG HUA HA1225L12F-Z ми бачили в блоці потужністю 650 Вт. Він побудований на базі гідродинамічного підшипника (FDB), на що вказує наявність літери «F» у назві.

Вертушка підключається через знімний двоконтактний конектор і споживає 3,96 Вт електроенергії (12 В, 0,33 А). Номінальна частота її обертання становить 1600 об/хв.

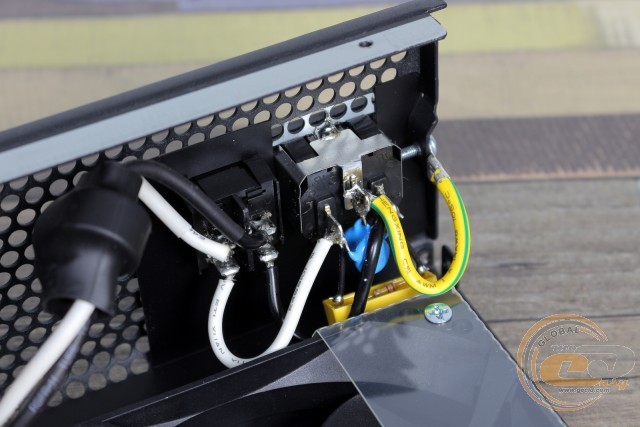

На цій же панелі розміщена частина EMI-фільтра, що складається з двох Y- і одного X-конденсатора.

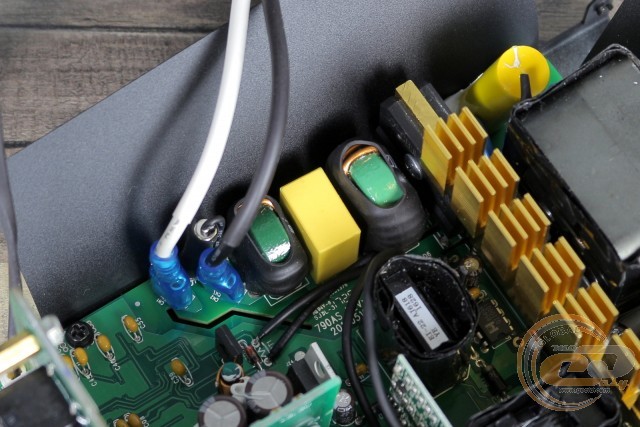

Основна ж PCB прихистила інші його складові: варистор, пару котушок, два Y- і ще один X-конденсатор, а також запобіжник. Деякі з елементів розміщені за радіатором, тому їх наявність не відразу впадає в очі.

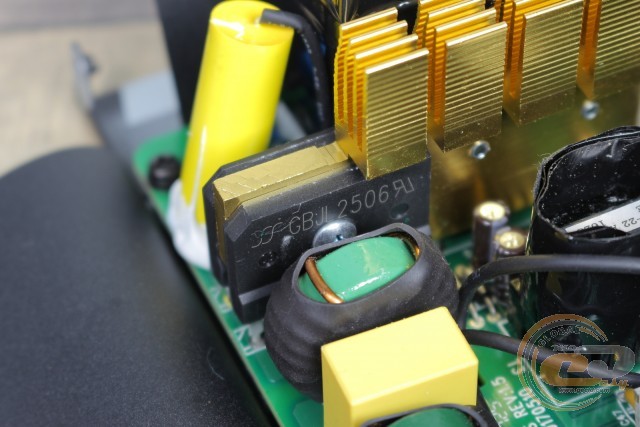

Випрямлення вхідної напруги здійснюють дві діодні збірки GBJL2506, кожна з яких розрахована на струм до 25 А. Вони прикручені до головного радіатора належним чином - з обох його сторін. У 650-ватнику теж хотілося б бачити аналогічний підхід.

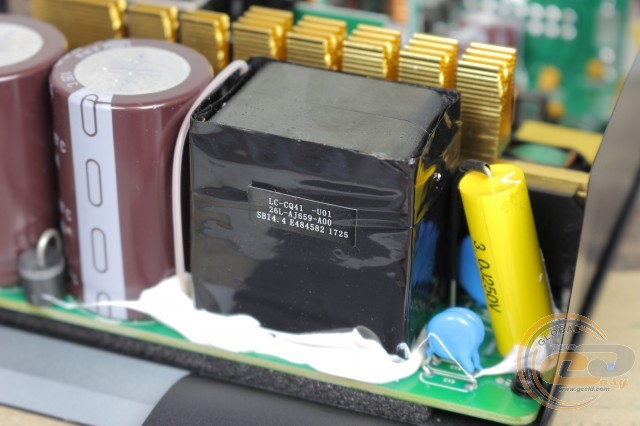

Далі розмістився дросель модуля активної корекції коефіцієнта потужності (APFC) у пластиковому корпусі. Прилеглий радіатор покликаний охолоджувати силові елементи, проте через високу щільність розміщення начинки блоку живлення розгледіти їх ближче не вийшло.

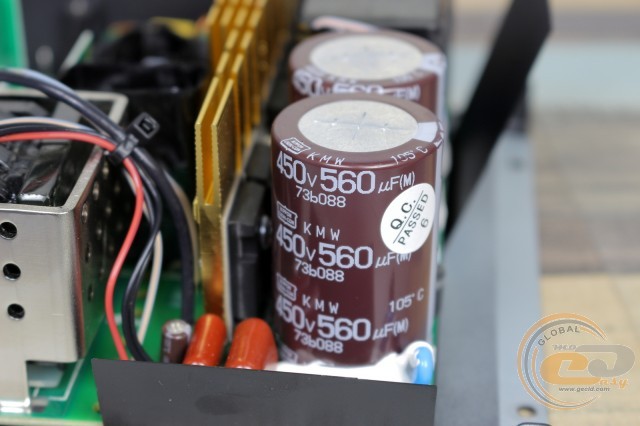

Головних електролітів тут два. Брати-близнюки з високотемпературної серії (105°С) зроблені японською компанією Nippon Chemi-Con (560 мкФ х 450 В) - маємо високу якість виготовлення і чудову загальну ємність у 1120 мкФ.

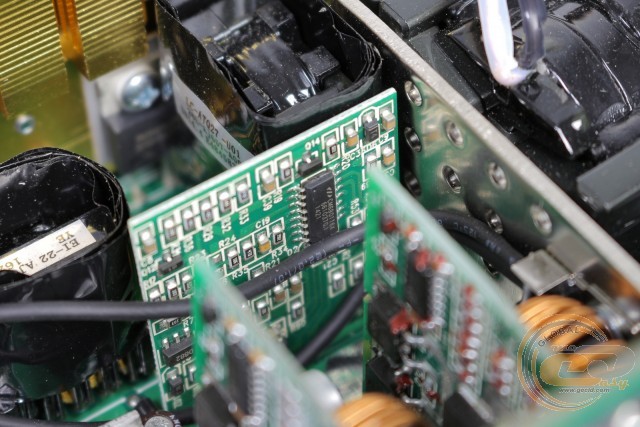

Управління роботою БЖ покладено на ШІМ-контролер CM6901T6X, розпаяний на дочірній платі.

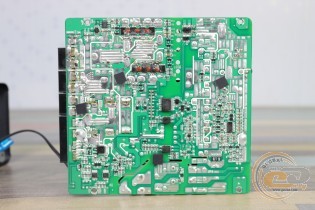

До складу синхронного вирівнювача входять вісім мосфетів зі зворотного боку PCB. Їх радіатором виступає сам корпус, тепло до якого передається через пару термопрокладок.

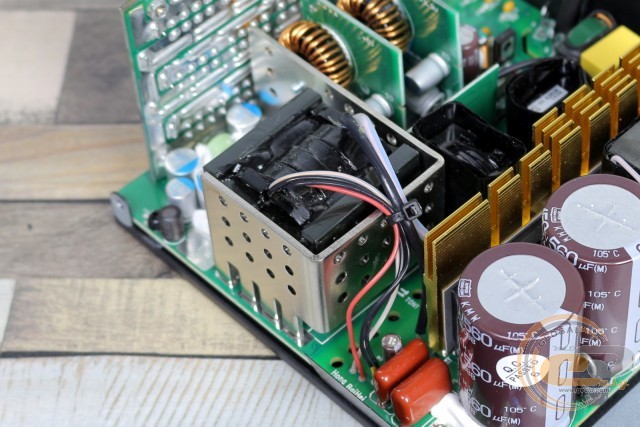

Вигнута пластина на лицьовій стороні друкованої плати, що оточила головний трансформатор, також бере участь у тепловідведенні.

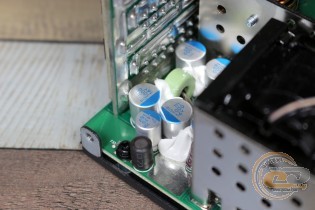

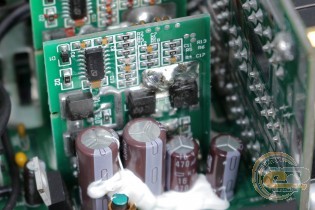

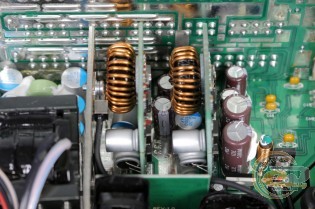

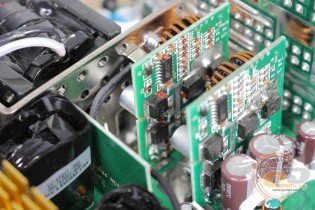

Складові DC/DC-перетворювачів знайшли місце з обох сторін двох невеликих дочірніх плат. До їх складу входять конденсатори, котушки, польові транзистори і ШІМ-контролери.

«Платиновому» джерелу - відповідна елементна база. Електроліти Nippon Chemi-Con, твердотильні рішення - все в кращому вигляді, немає і натяку на економію.

А ось що стосується підтримуваних захистів, то дані про них геть відсутні як на коробці, так і на офіційному сайті виробника.

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

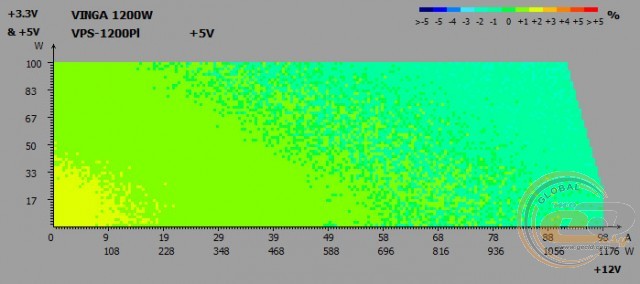

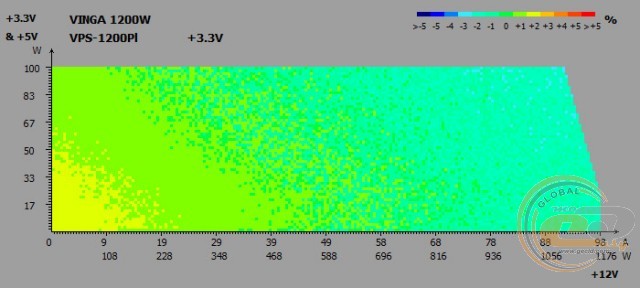

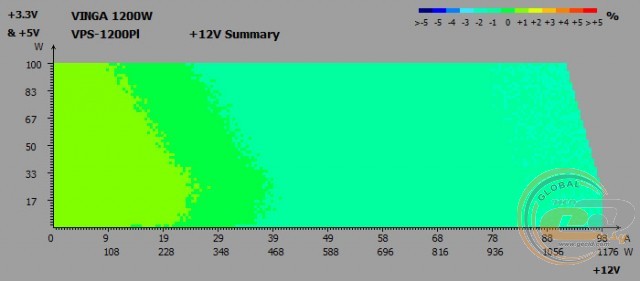

Під час крос-навантажувальних тестів на основних лініях живлення Vinga VPS-1200Pl були зафіксовані такі відхилення напруг:

• лінія +3,3: від -2% до +2%;
• лінія +5: від -2% до +2%;
• лінія +12В: від -2% до +1%.

Вузол стабілізації напруги відмінно справляється зі своїм завданням, оскільки відхилення не перевищували допустимих норм. Більш того, вони були набагато менші прийнятних ±5%, перебуваючи в межах ±2%.

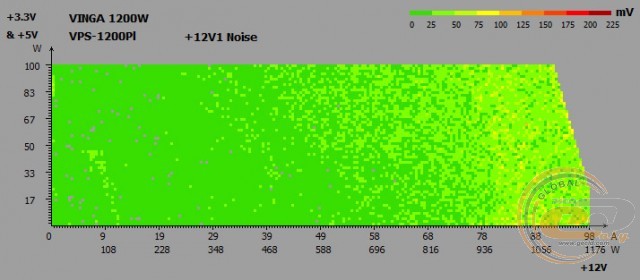

Шуми та пульсації на всьому діапазоні напруг

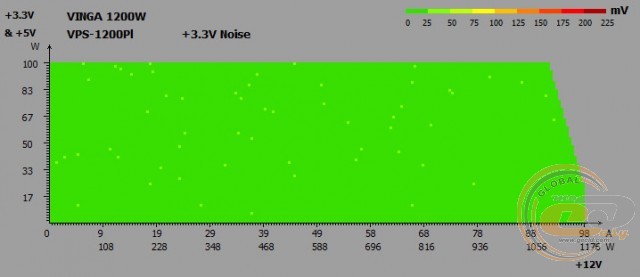

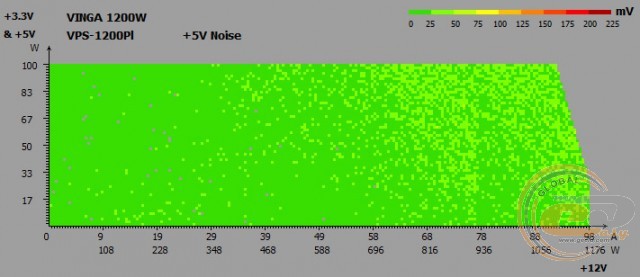

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5 В: 50 мВ;
• лінія +12В: 120 мВ.

Низький рівень пульсацій також порадував відсутністю причин для нарікань.

Чергова лінія живлення +5VSB

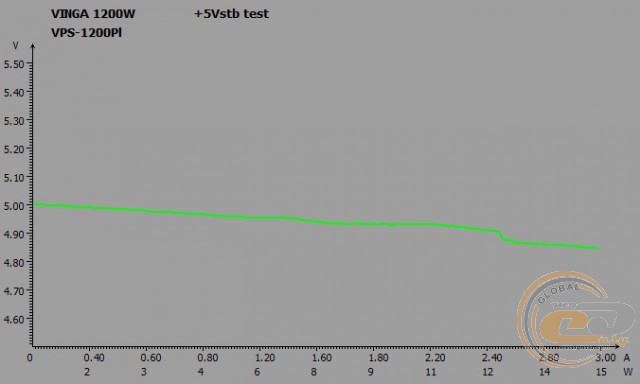

Стан чергової лінії живлення Vinga VPS-1200Pl не викликав жодних зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5 до 4,85 В, не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* − навантаження у відсотковому співвідношенні до номінальної потужності блока живлення.

Модуль APFC блоку живлення дуже добре справляється зі своїм завданням. Уже при споживаній потужності 180 Вт коефіцієнт PFC досяг 0,91, максимальне ж значення (0,98) було зафіксовано при номінальному навантаженні.

ККД

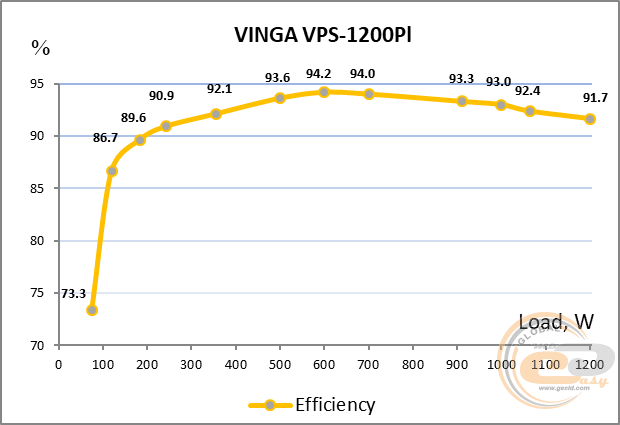

Тест реальної ефективності при різних навантаженнях підтвердив відповідність Vinga VPS-1200Pl стандарту 80 PLUS Platinum для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блоку живлення перевищував 90%, 94% і 91% відповідно.

У дуже широкому діапазоні навантажень (450 - 1000 Вт) власник може розраховувати на ККД понад 93%, а системі охолодження доведеться відводити від 32 до 70 Вт теплової потужності. Для порівняння: «золотий» 650-ватник при номінальному навантаженні виділяв навіть трохи більше тепла - 77 Вт.

Система охолодження і температурний режим

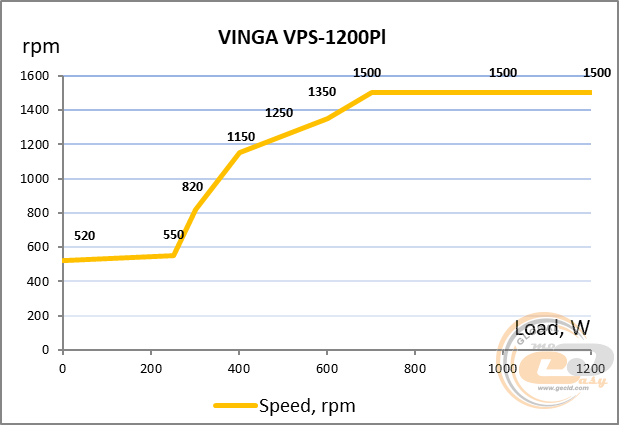

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря всередині корпусу комп'ютера може бути більш гаряче, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, яке створюється комп'ютерною системою, носить змінний характер, що полегшує температурний режим блоку живлення.

Вертушка Vinga VPS-1200Pl дуже тихо обертається аж до позначки-350 Вт. Далі створюваний рівень шуму можна охарактеризувати як тихий, а при подоланні полукіловатної позначки і аж до номінальних 1200 Вт - нижче середньої. При навантаженні близько 700 Вт частота її обертання досягає максимальних 1500 об/хв і далі вже не підвищується. Отже, поступово зростає нагрів внутрішніх елементів.

При цьому навіть у такому режимі роботи вентилятора температурні показники ключових вузлів не тільки не виходили за допустимі рамки, але навіть і не наближалися до них. Приємно бачити максимум 68°C усередині такого потужного рішення. Нагадаємо, молодші «золоті» моделі також нам сподобалися поєднанням комфортного рівня шуму і низького нагріву головних вузлів.

Більш того, на упаковці зазначено, що дана модель пройшла випробування напрацювання на відмову при температурі навколишнього середовища 50°C протягом більше 100 000 годин. З огляду на слабкий нагрів внутрішніх компонентів, охоче цьому віримо.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Vinga VPS-1200Pl не відтворює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на тестовану модель ми збільшували до 1300 Вт (+8% до номіналу). При цьому напруги на виході все ще залишалися в межах норми, а блок живлення працював належним чином. Отже, він без проблем впорається з номінальним навантаженням і навіть деякий час зможе пропрацювати при невеликому перевантаженні.

Практичні випробування на реальній конфігурації

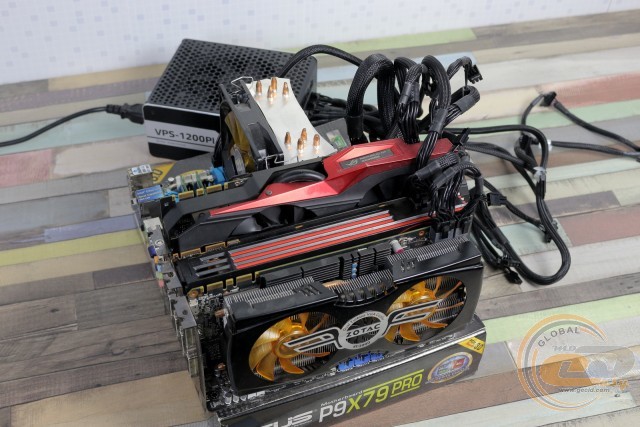

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X, який працює в номінальному режимі. Також ми використовували набір з трьох потужних з точки зору енергоспоживання відеокарт, які опинилися під рукою: AMD Radeon HD 6970, ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum і ZOTAC GeForce GTX 480 AMP!. Метою даного експерименту є відтворення реальних навантажень і перевірка того, як при цьому поводиться блок живлення на практиці.

Вимірювання здійснювалося в двох режимах: «Простій» і «Максимальне завантаження», яке створювалося утилітами NiceHash 1.7. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

В результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Вихідні показники Vinga VPS-1200Pl під навантаженням (режим «Burn») і при бездіяльності системи (режим «Idle») без перебільшення можна охарактеризувати як відмінні. Повна відсутність будь-яких просідань напруг, вузький діапазон їх зміни при зміні навантаження і близькість до номіналу ліній дозволяє говорити про відмінну стабільність роботи системи.

Енергоспоживання в простої та вимкненому стані комп'ютера

Енергоспоживання блоку живлення Vinga VPS-1200Pl у вимкненому стані комп'ютера (3 Вт) і в режимі сну (7 Вт) відповідає показникам інших високоякісних джерел, які побували в нашій тестовій лабораторії.

Підсумки

При ціні близько $280, блок живлення Vinga VPS-1200Pl є найдоступнішим «платиновим» рішенням потужністю понад 1 кВт на нашому ринку. І це при тому, що йдеться про 1200-ватну модель, виконану в кращих традиціях жанру.

До того ж до високої якості елементної бази, маємо відмінні споживчі властивості: стабільну напругу на виході без просадок і з ледь помітними відхиленнями, низькі пульсації, а також низький нагрів внутрішніх елементів і комфортний рівень шуму (хоча використовується порівняно невелика 120-мм вертушка). Останнє стало можливим у першу чергу завдяки високому рівню ККД. Також не будемо забувати про модульне підключення кабелів, яких вистачить для живлення чотирьох відеокарт з парою 8-контактних роз'ємів, тобто Vinga VPS-1200Pl відмінно підходить і для майнінгових систем.

Засмутило лише відсутність інформації про застосовані захисти. Наскільки це важливо - вирішувати вже кожному особисто. Головне - не забудьте поміряти свій корпус, адже 190-мм модель поміститься далеко не в кожне «гніздечко».

Переваги:

• високий рівень ККД (сертифікація 80 PLUS Platinum);
• наявність запасу потужності (не менше + 8%);
• хороший стан напруги на лініях живлення;
• невеликі відхилення при зміні навантаження на 12-вольтному каналі без просадок нижче номіналу;
• дуже низькі пульсації;
• роздільна система стабілізації живлення;
• високоякісна елементна база, яка містить японські конденсатори і твердотільні рішення;
• висока ємність вхідних конденсаторів (у сумі 1120 мкФ);
• можливість роботи в широкому діапазоні мережевої напруги;
• низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
• використання довгих проводів, що знімаються, у вигляді шлейфів;
• дуже ефективна і досить тиха система охолодження;
• вісім 6+2-контактних конекторів PCIe;
• оригінальний дизайн;
• активний метод компенсації реактивної потужності.

Особливості:

• довжина пристрою дорівнює 190 мм, що слід врахувати при виборі корпусу;
• не уточнюються види застосовуваних захистів.

Автор: Олесь Пахолок
Переклад: Лілія Масюк

Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, Western Digital і ZOTAC за надане для тестового стенда обладнання.
