Отечественный бренд Vinga хорошо известен нашим постоянным читателям. Под его знаменами предлагается широкий набор компьютерных комплектующих: корпуса, блоки питания, необслуживаемые процессорные водянки, воздушные системы охлаждения, вентиляторы и сопутствующие аксессуары.

Сегодняшняя статья посвящена классическому процессорному кулеру Vinga CL3008B с ценником в 942 грн. ($34). Посмотрим, как новинка выглядит, что сможет охладить и как обстоят дела с уровнем шума. Итак, приступим!

Спецификация

Упаковка и комплект поставки

Система охлаждения поставляется в картонной коробке средних размеров, оформленной в черно-желтой цветовой гамме. На ее лицевой стороне приведено фото штатного вентилятора с подсветкой и ключевые особенности кулера. С обратной стороны есть подробные технические характеристики.

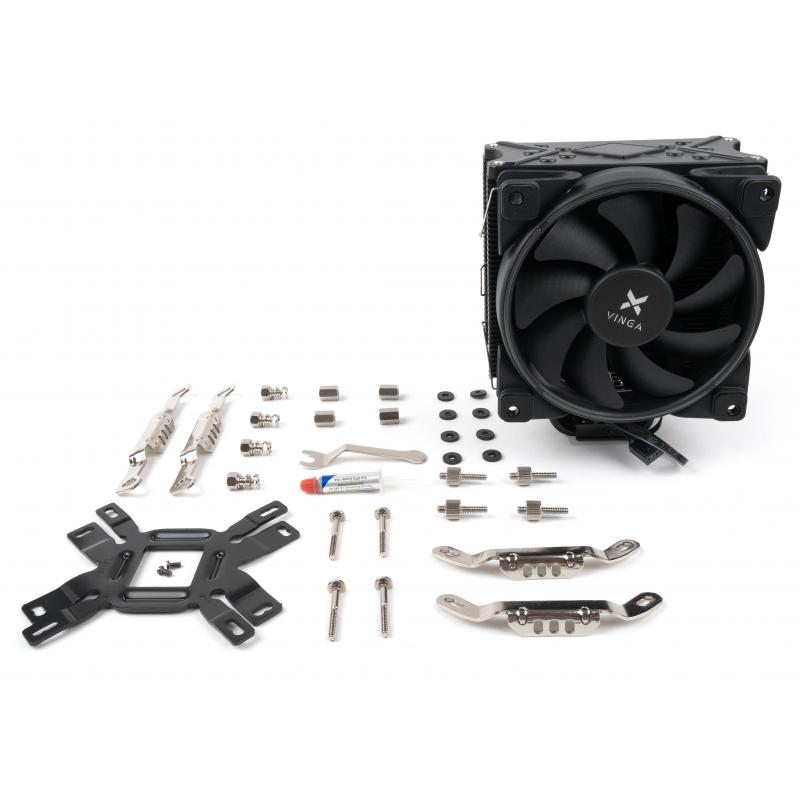

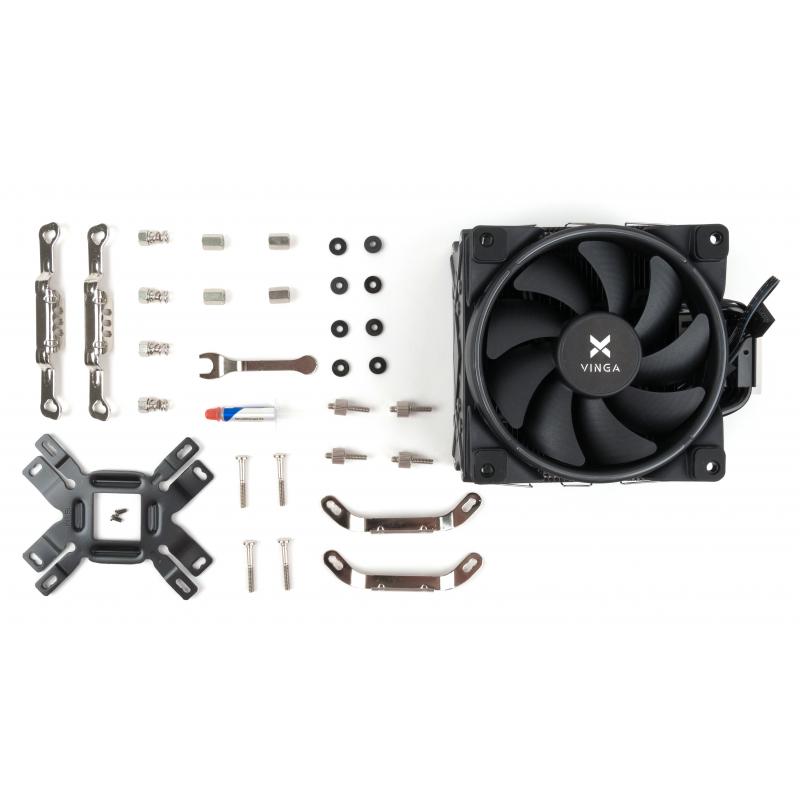

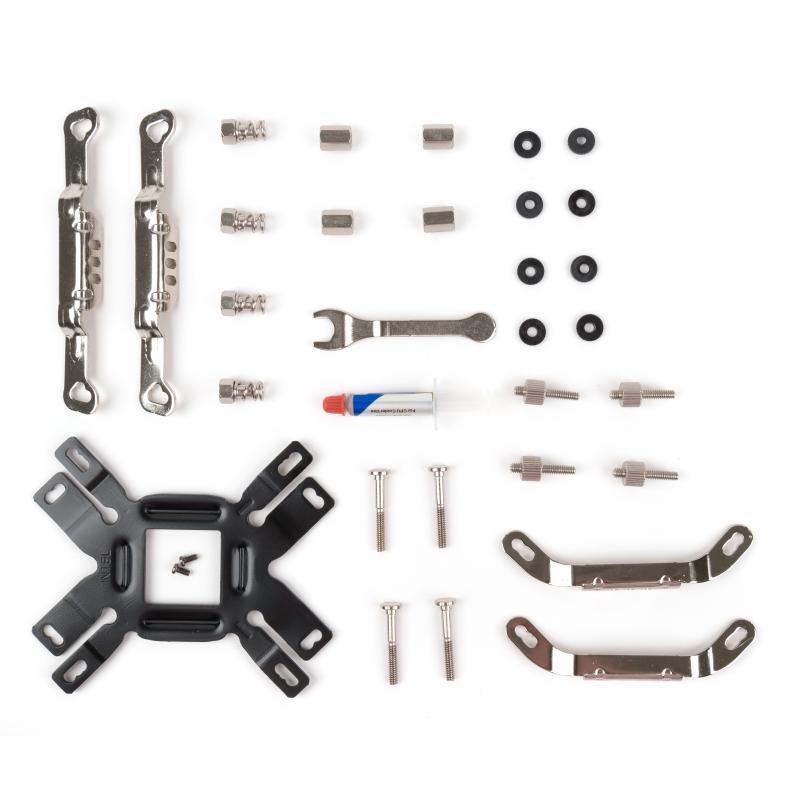

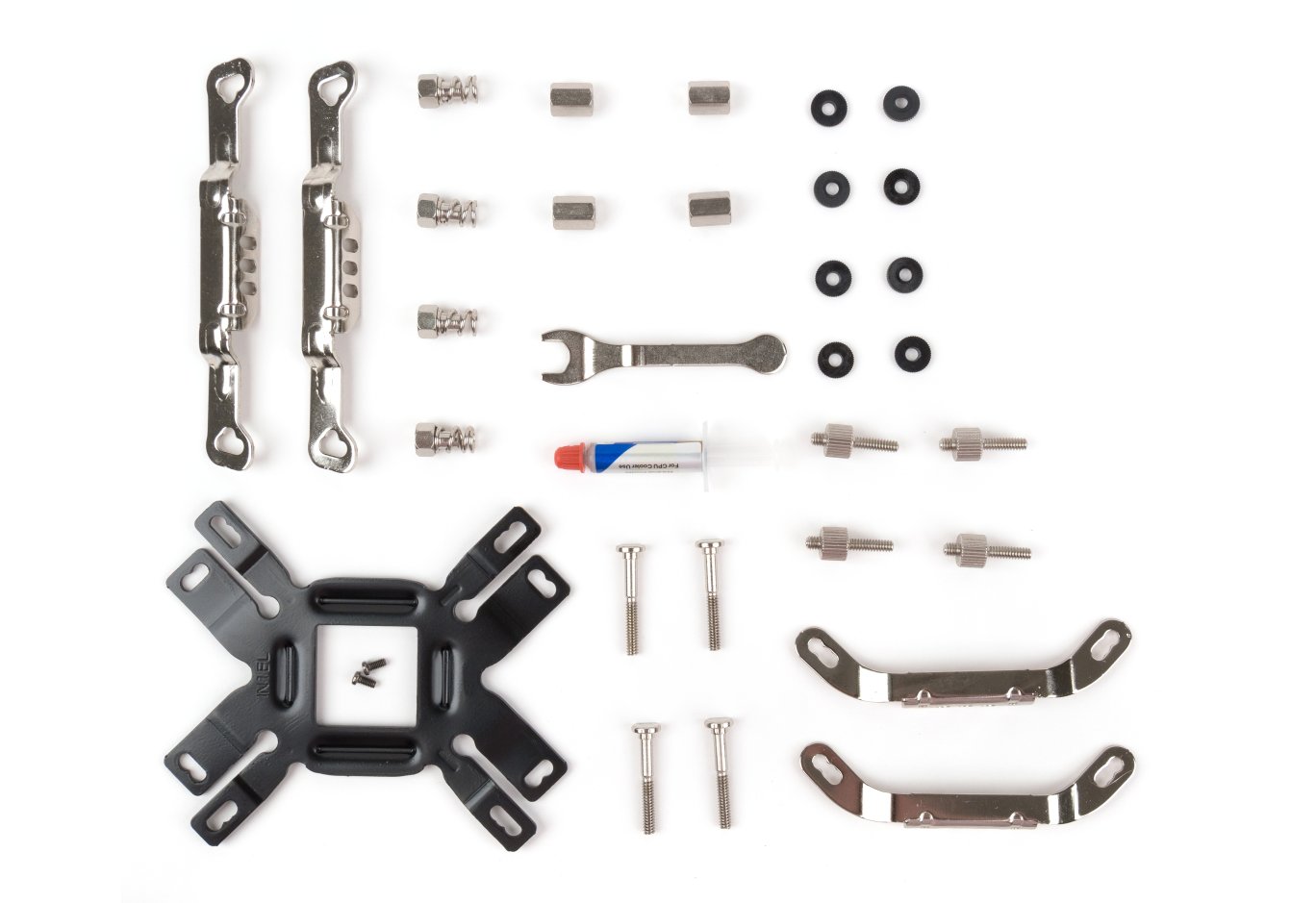

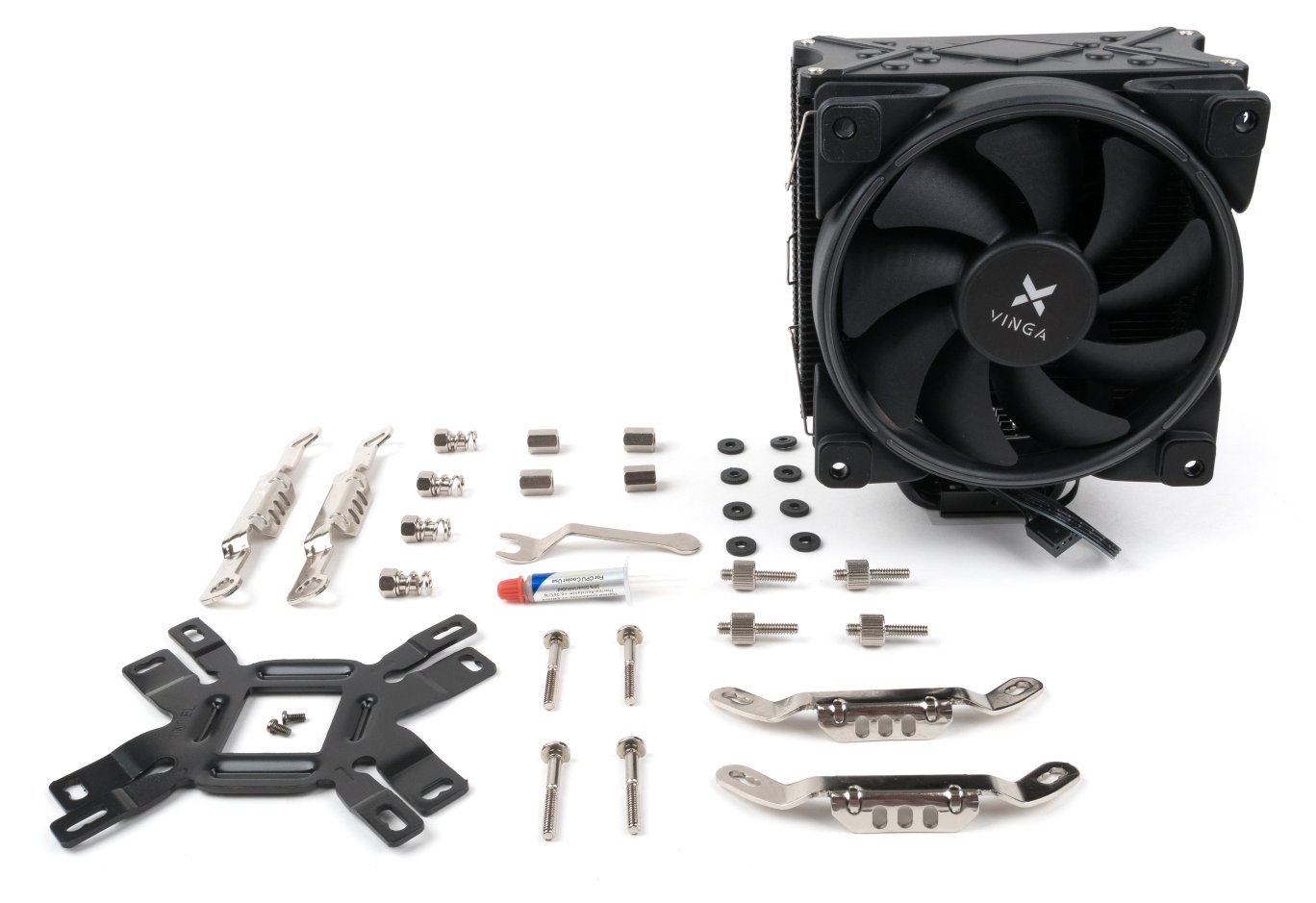

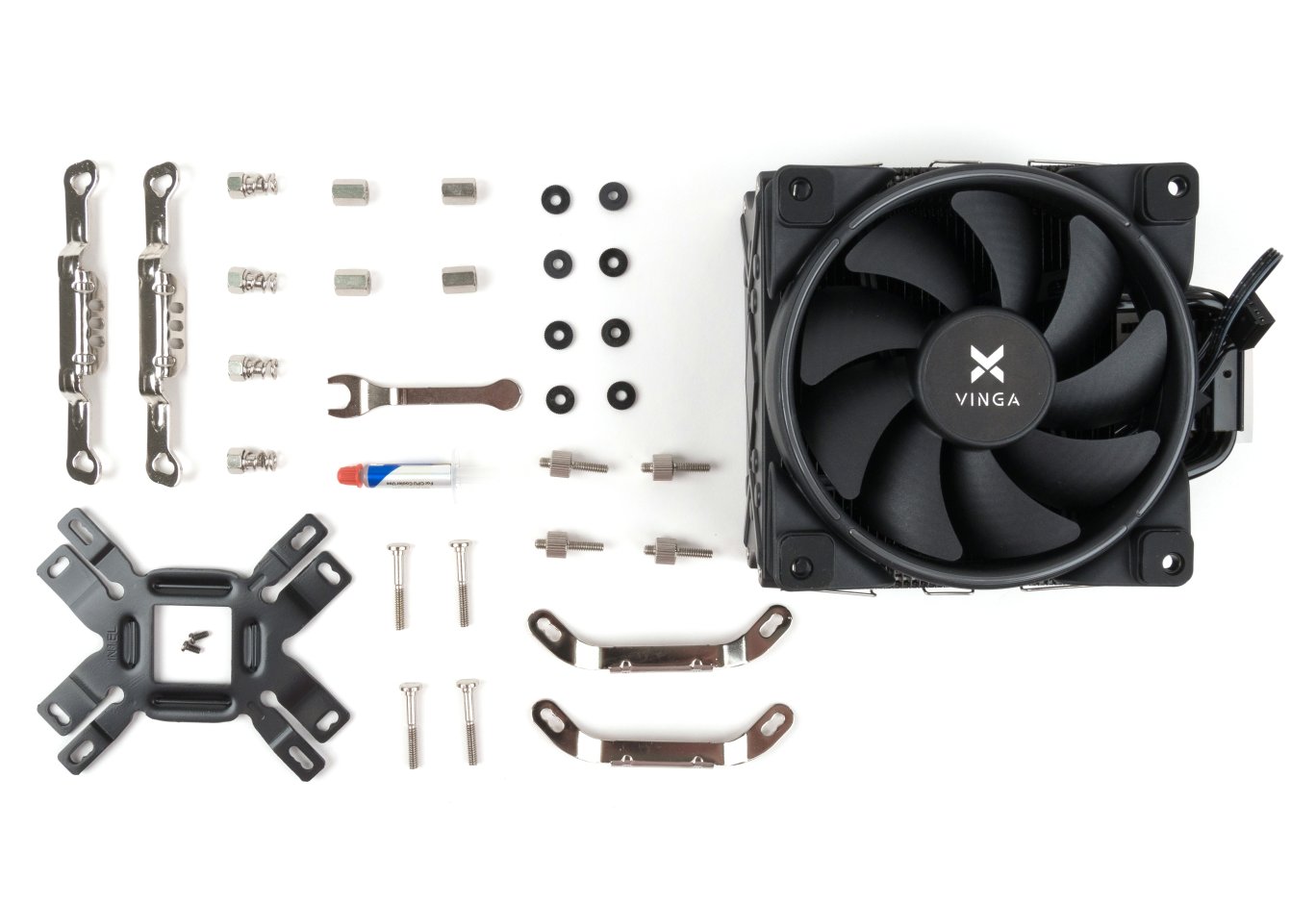

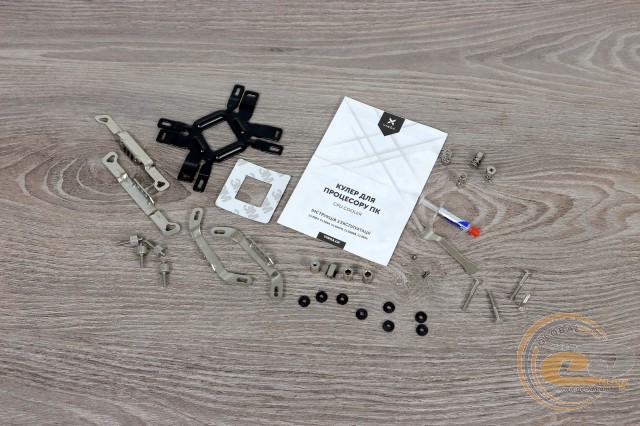

Внутри упаковки Vinga CL3008B мы нашли металлическую универсальную усилительную пластину, два набора креплений для платформ AMD и Intel, шпильки, стойки, шайбы, подпружиненные гайки, ключик, а также маленький шприц термопасты и набор пользовательской документации.

Внешний вид и конструкция

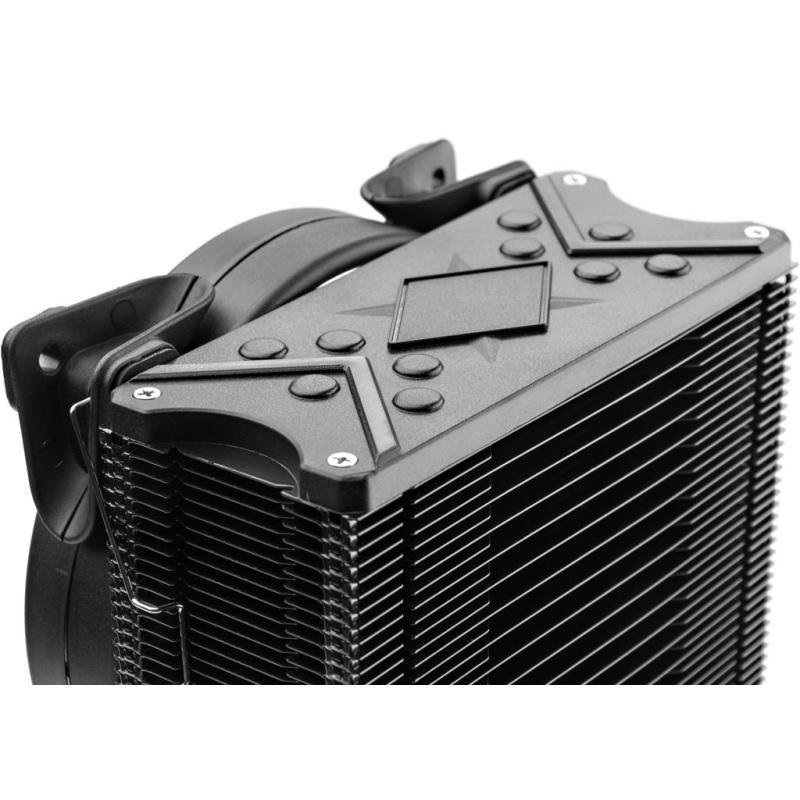

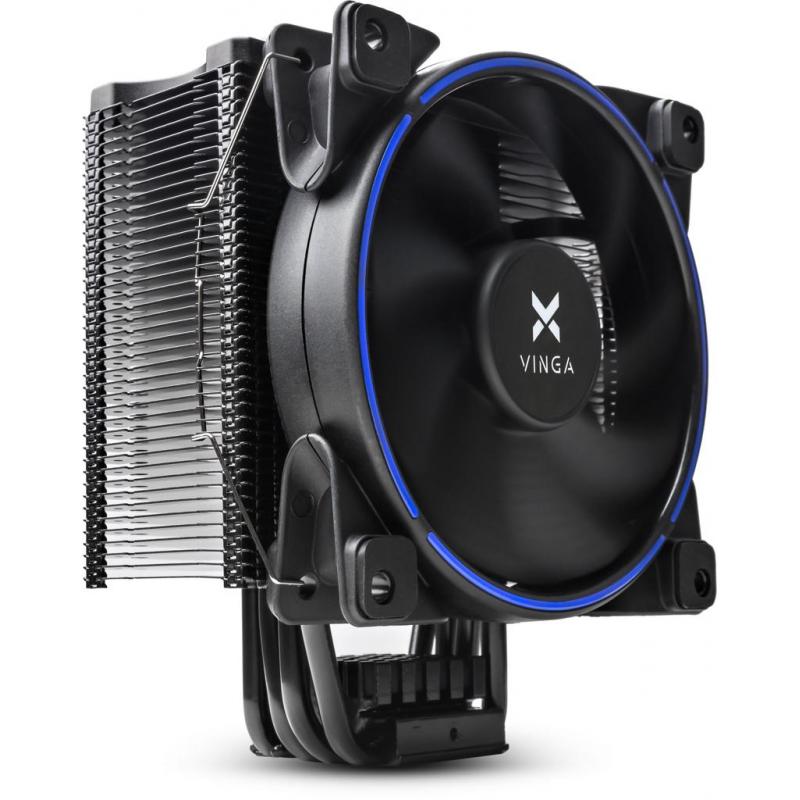

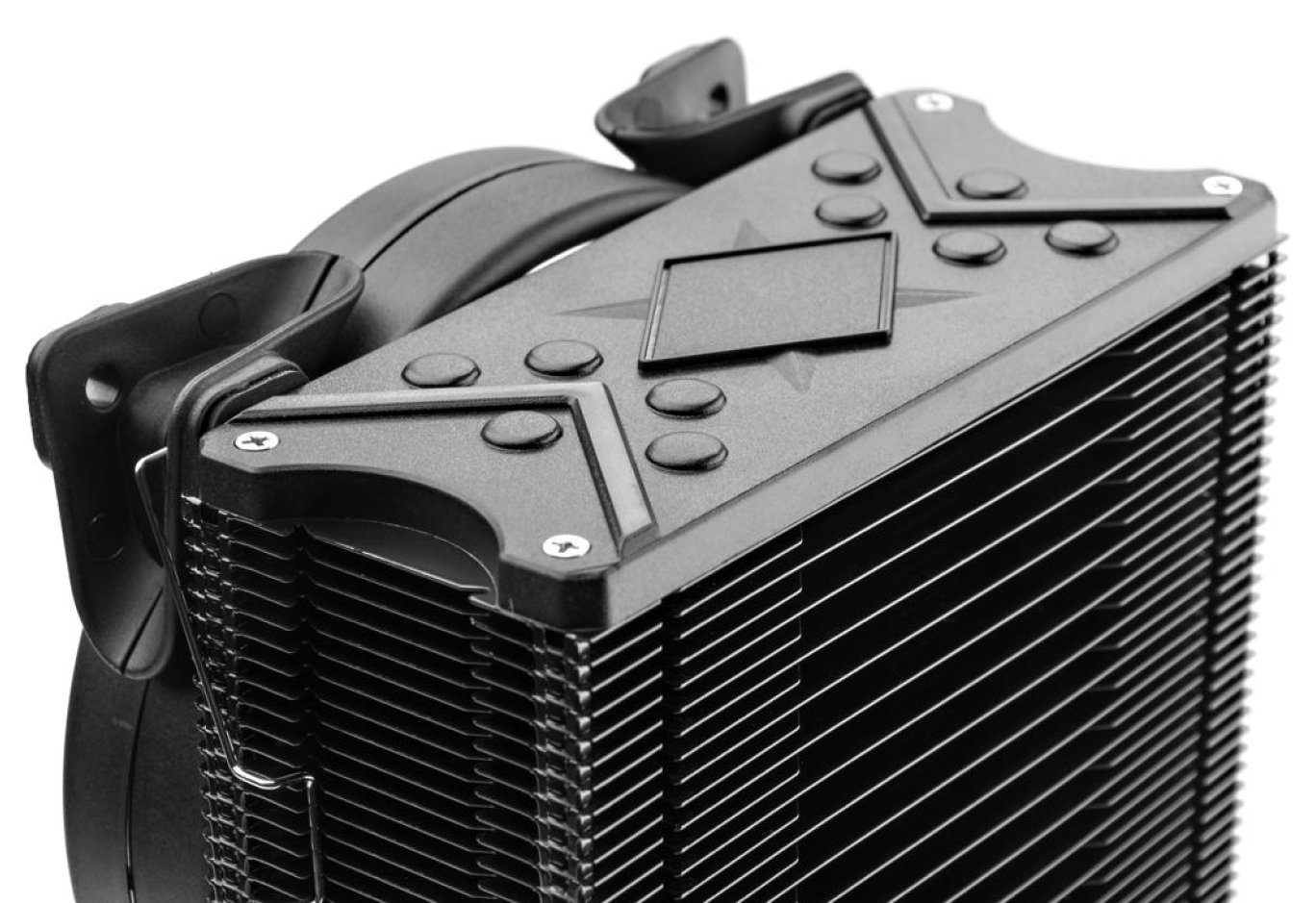

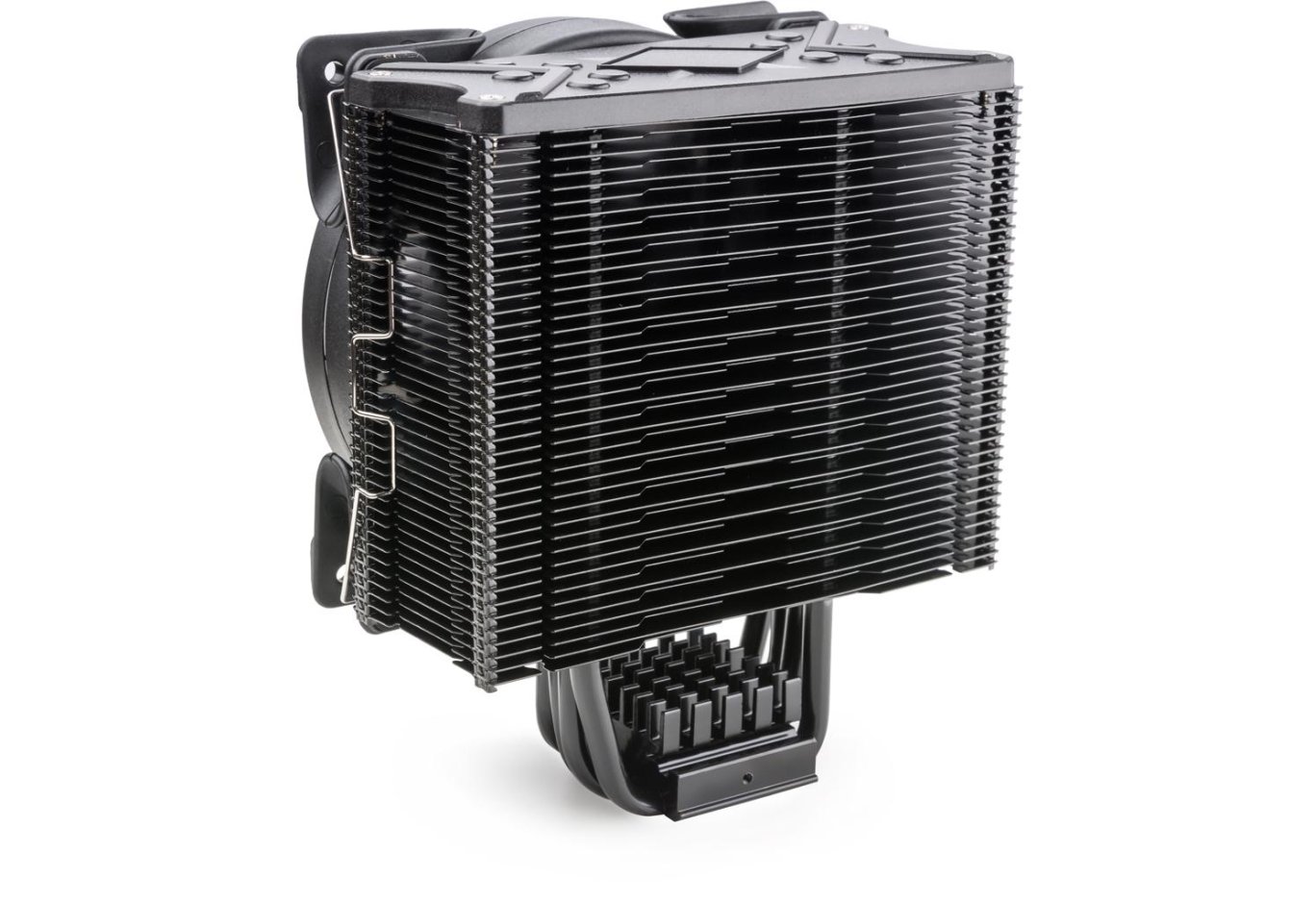

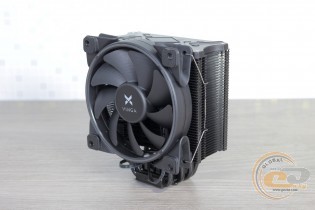

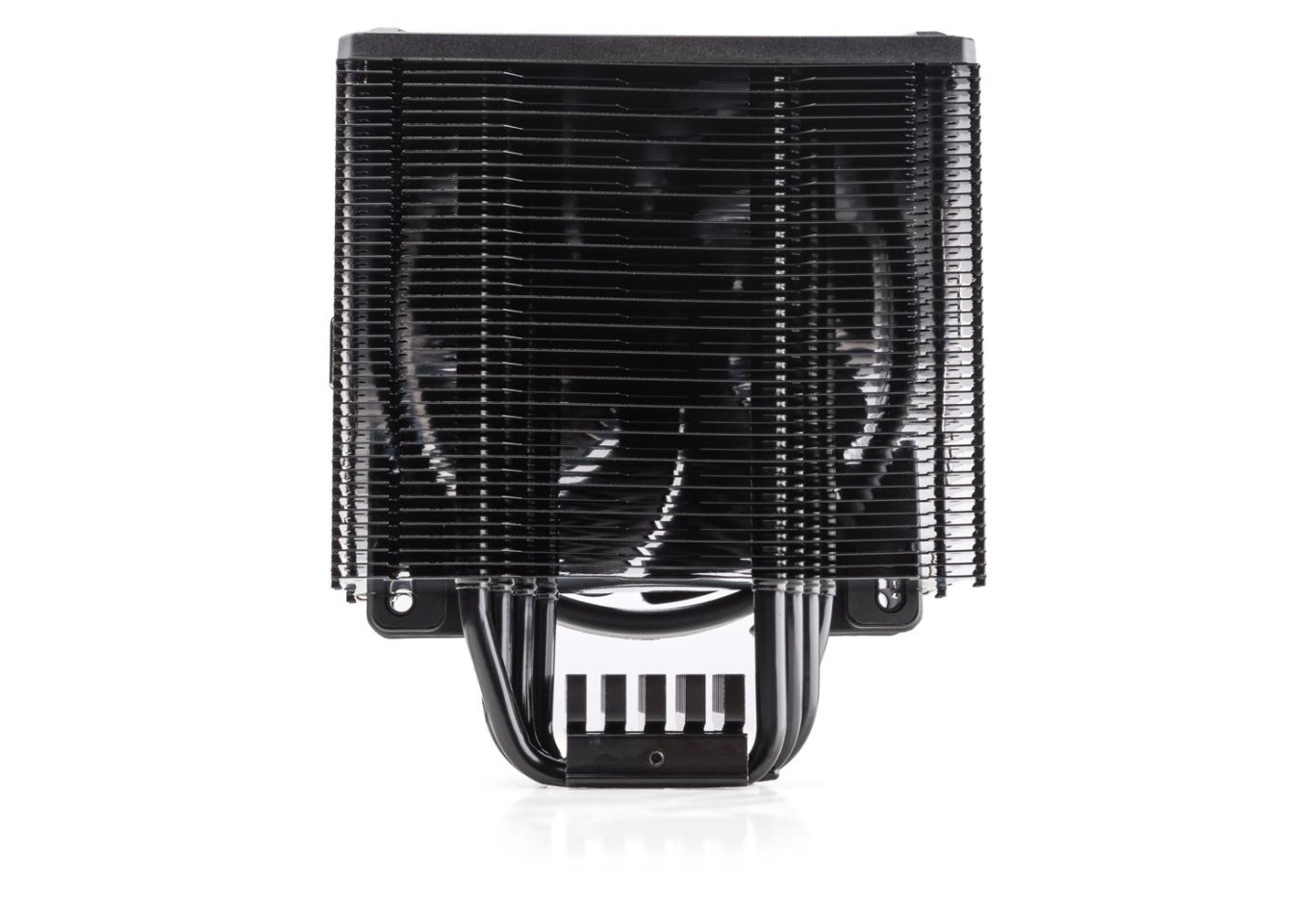

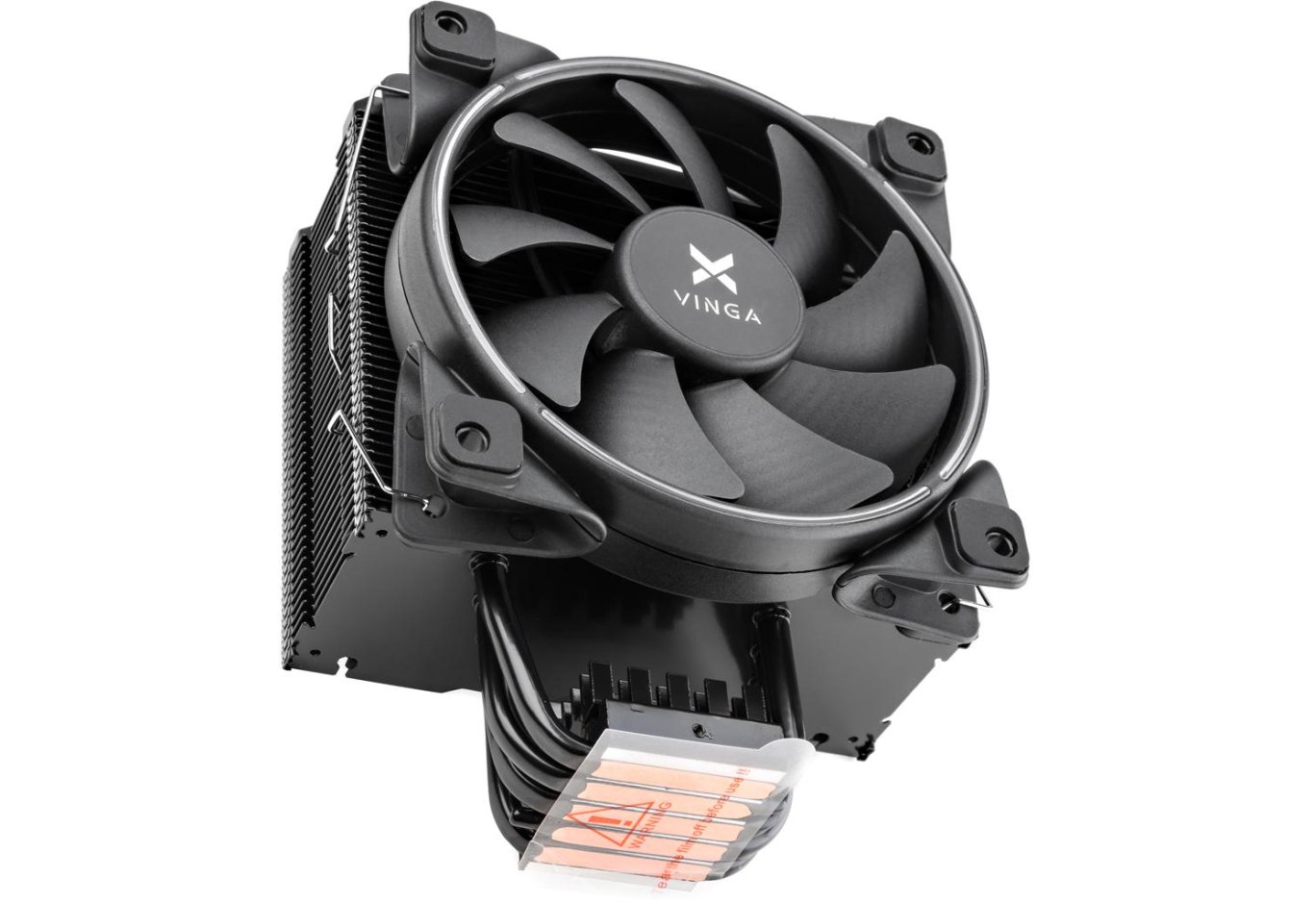

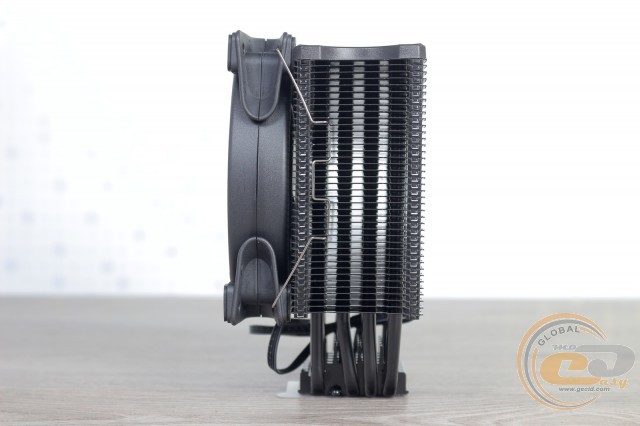

Vinga CL3008B – это кулер башенного типа, состоящий из алюминиевого радиатора на медных тепловых трубках и одного вентилятора. Он выглядит очень презентабельно благодаря верхней декоративной крышке, полностью черному окрасу и симпатичной вертушке. По современным меркам кулер имеет средние размеры, поэтому влезет в большинство распространенных корпусов формата Middle Tower.

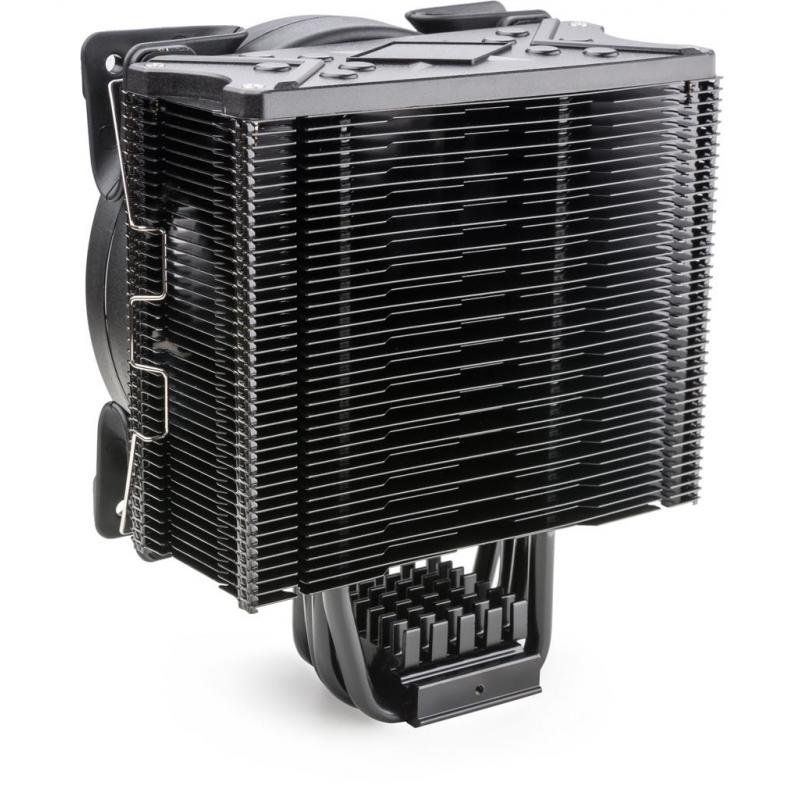

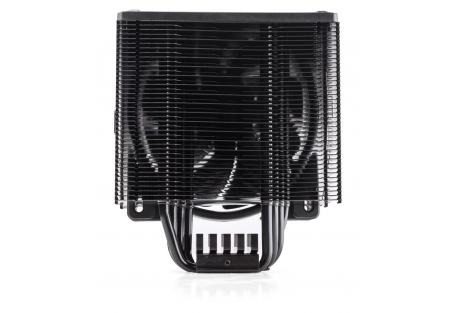

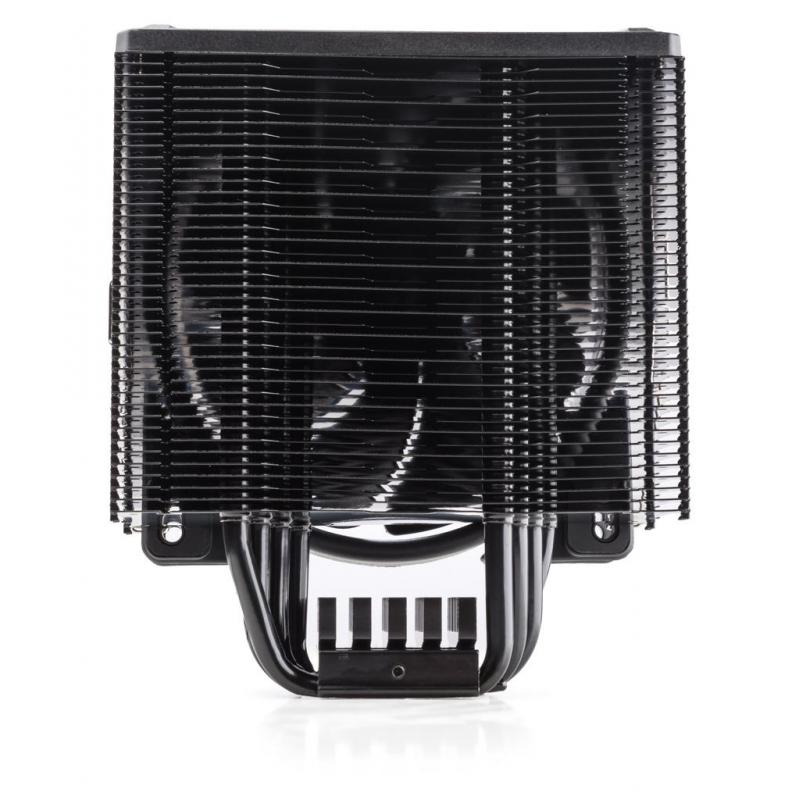

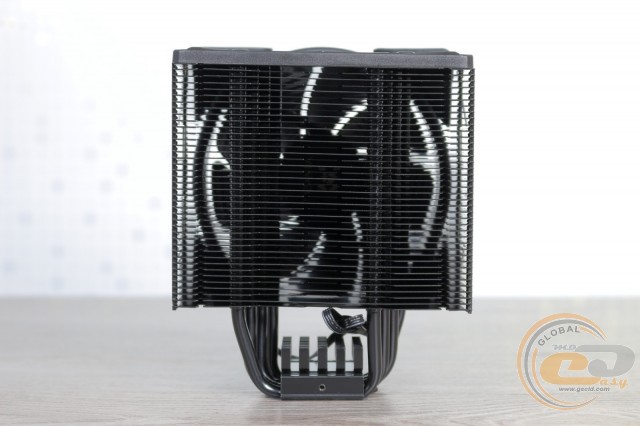

«Башня» базируется на пяти тепловых трубках диаметром 6 мм. На них нанизано 40 алюминиевых пластин толщиной 0,4 мм с межреберным расстоянием 2 мм. Их форма оптимизирована для снижения сопротивления воздушного потока и повышения эффективности работы, даже если вентилятор вращается с небольшой скоростью. Для этого они имеют вырезы в центре и по краям. Также с торцов есть специальные отгибы, которые скрепляют ребра между собой, придавая изделию прочность и монолитность.

В теле радиатора трубки имеют небольшой скос для более равномерного теплообмена. Нечто подобное мы уже видели на примере PСCOOLER S129 X4.

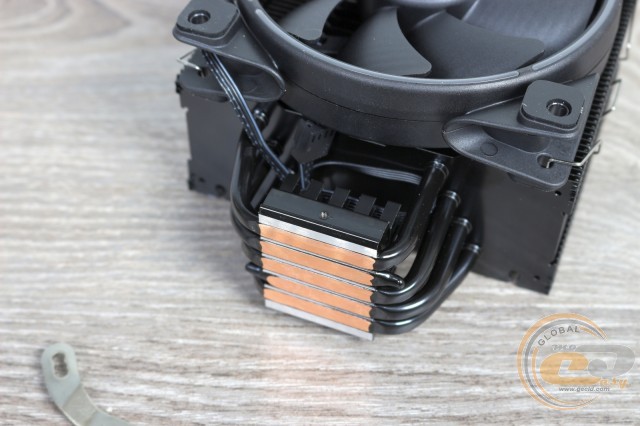

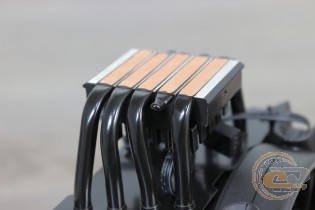

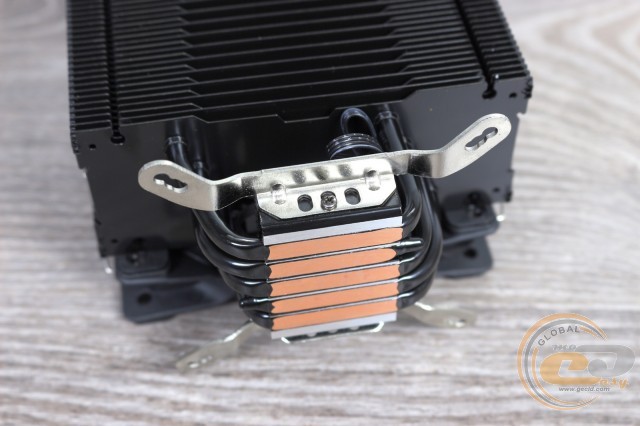

Основание Vinga CL3008B выполнено по технологии прямого контакта. Она удешевляет производство, но в данном случае имеет очевидный минус – неравномерность теплосъема ввиду зазоров (1-1,2 мм) между тепловыми трубками, которые заполнены алюминием.

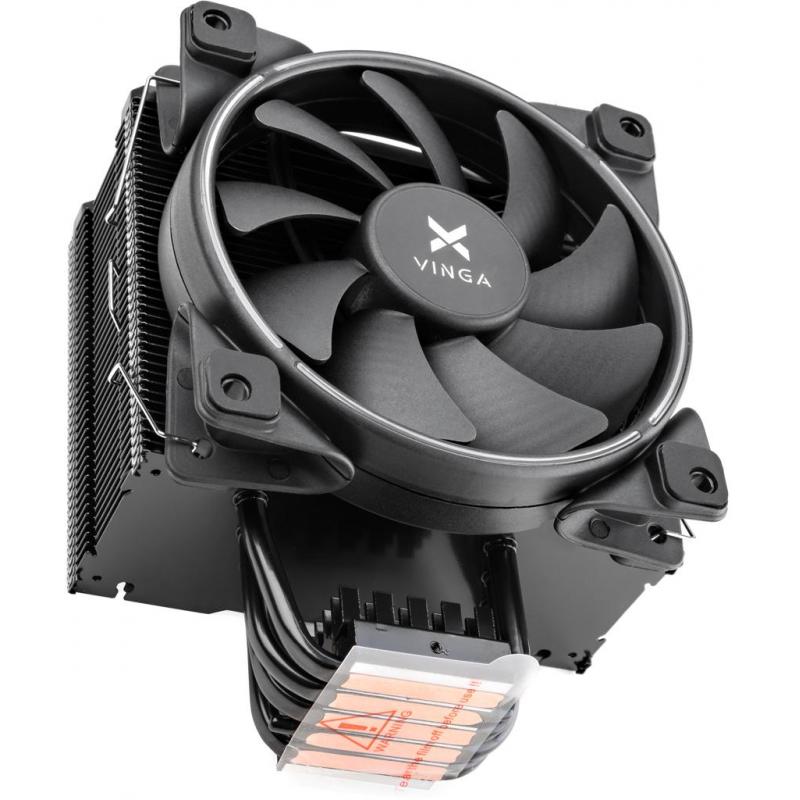

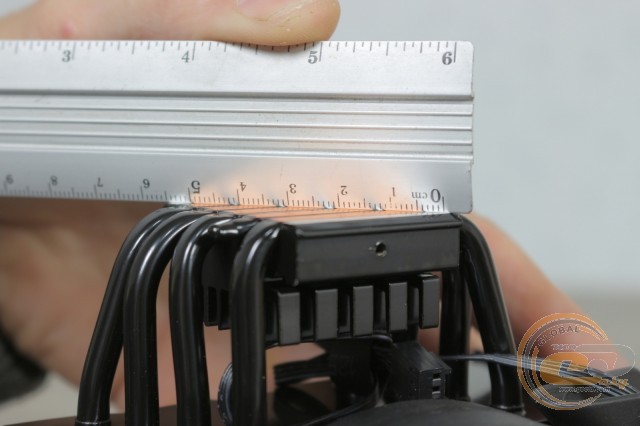

Зато тест линейкой и качество обработки контактной поверхности (48 х 35 мм) не вызывают особых нареканий – все в пределах нормы. Изначально подошва закрыта защитной пленкой, которую обязательно нужно извлечь перед монтажом.

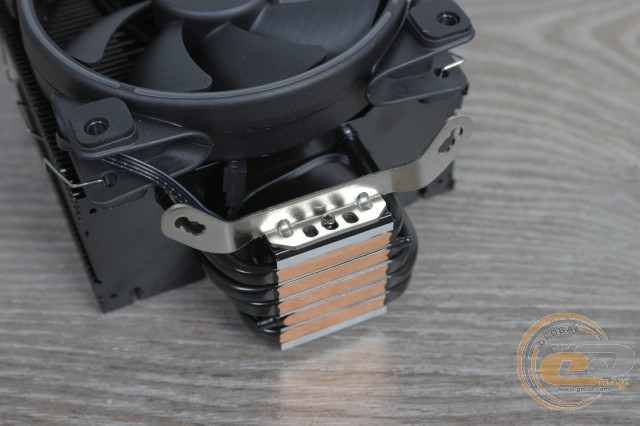

Крепление к платформам представлено в виде двух комплектов стальных направляющих, которые располагаются по сторонам прижимной пластины.

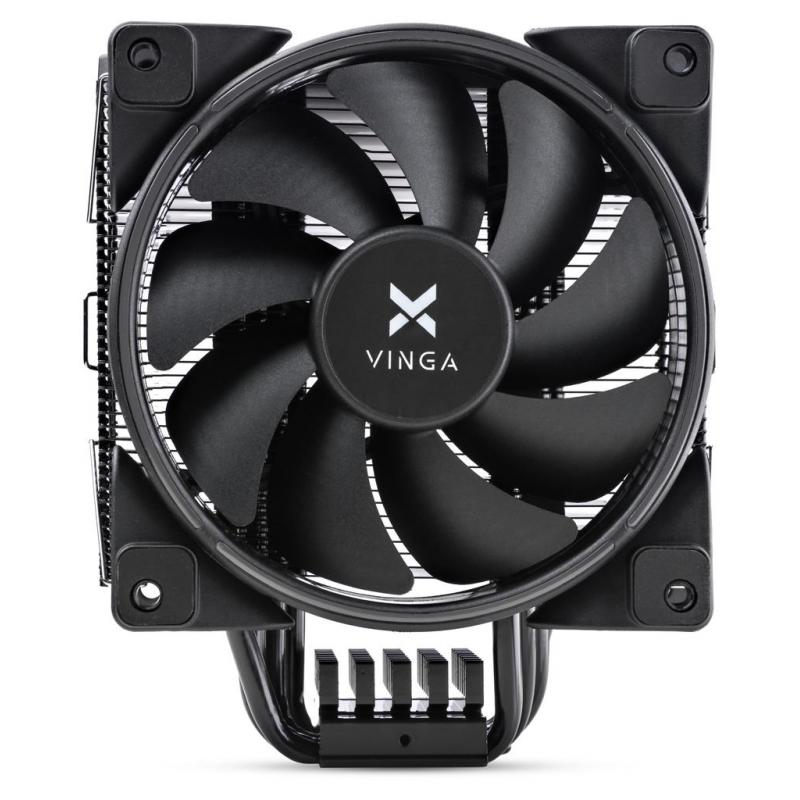

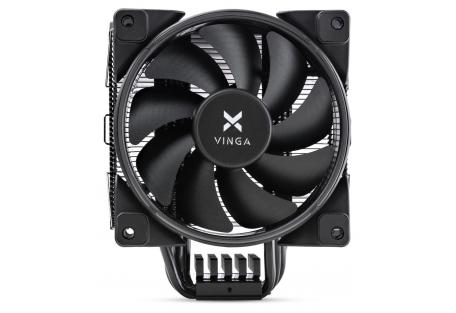

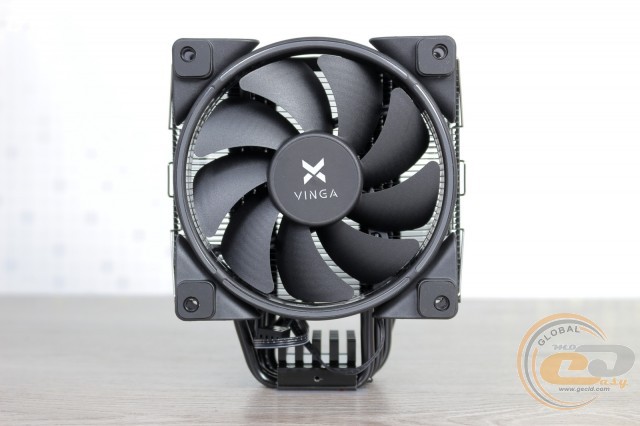

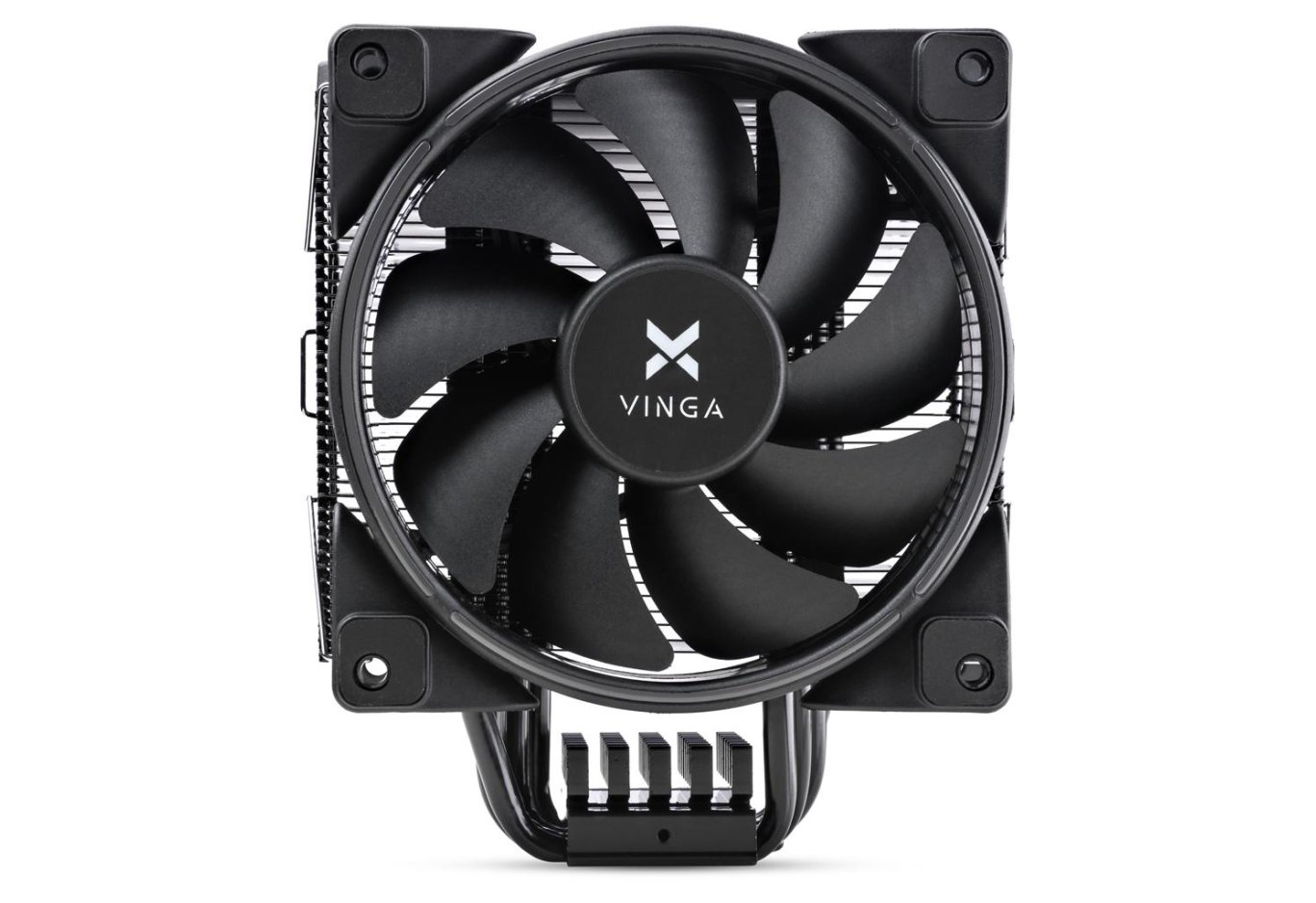

120-мм вентилятор Vinga CL3008B крепится к радиатору с широкой стороны привычными проволочными скобами. Симметричная конструкция позволяет установить второй, но необходимые компоненты придется докупать самому.

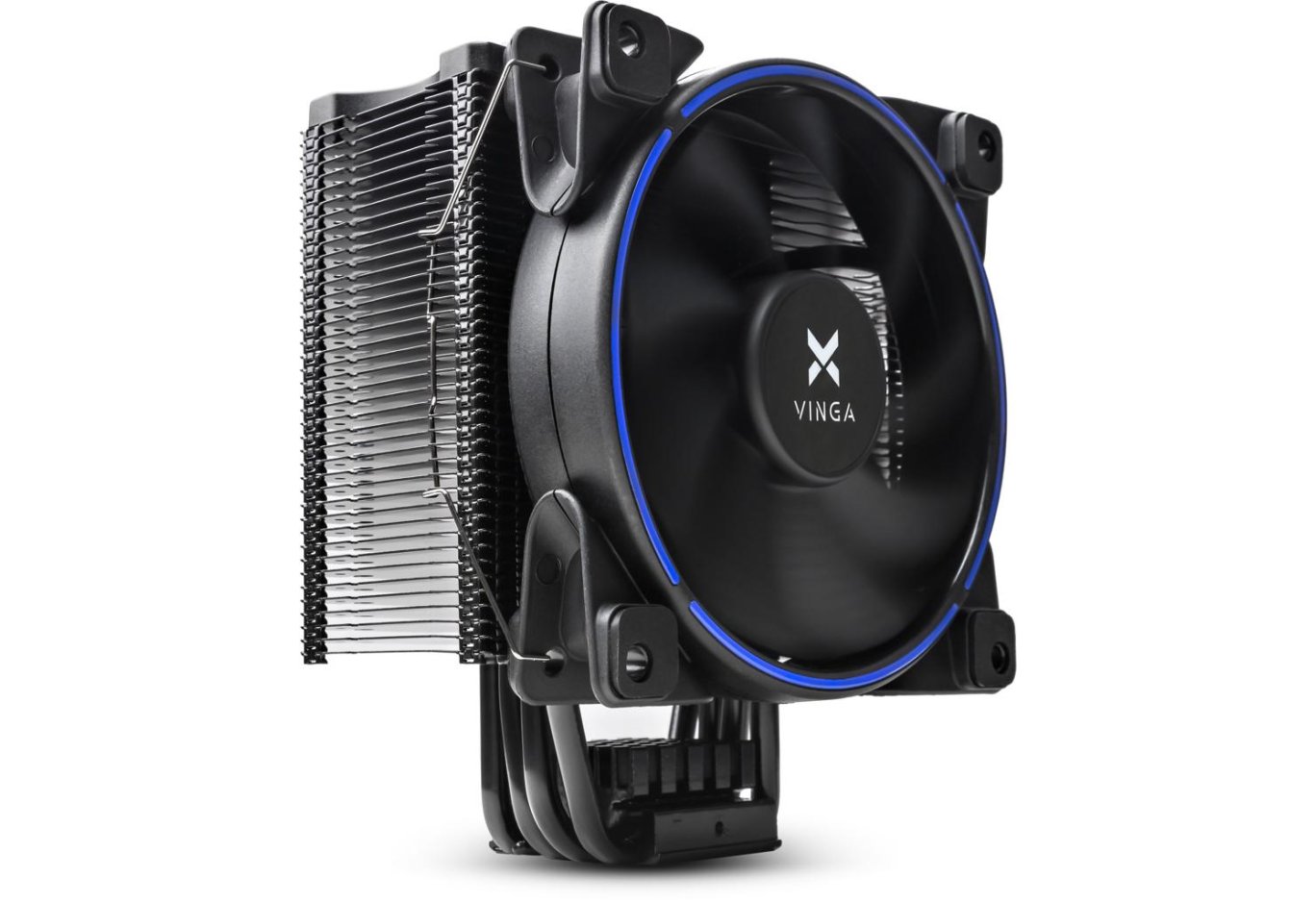

Брендированная вертушка примечательна оптимизированной волнообразной формой внутренней части лопастей и наличием мягкой подсветки синего цвета. По углам рамки имеются антивибрационные вставки. Для подключения используется 4-контактный кабель длиной 37 см без оплетки. Заявлена поддержка ШИМ-регулировки скорости вращения лопастей в диапазоне от 800 до 1500 об/мин с максимальным воздушным потоком в 110 м³/час и уровнем шума не более 26,5 дБ. Хотя в реальности вентилятор раскручивался до 2000 об/мин. Производитель заявляет об использовании надежного гидравлического подшипника, который сам себя смазывает в процессе работы. Время наработки на отказ не указывается, но это точно в разы больше, чем обычная дешевая втулка.

Процесс установки

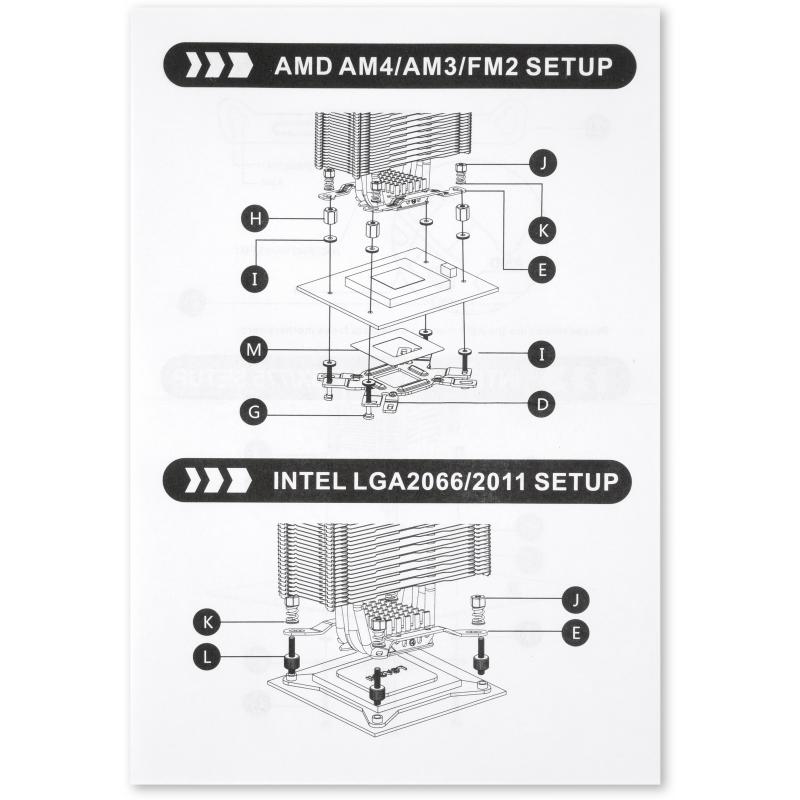

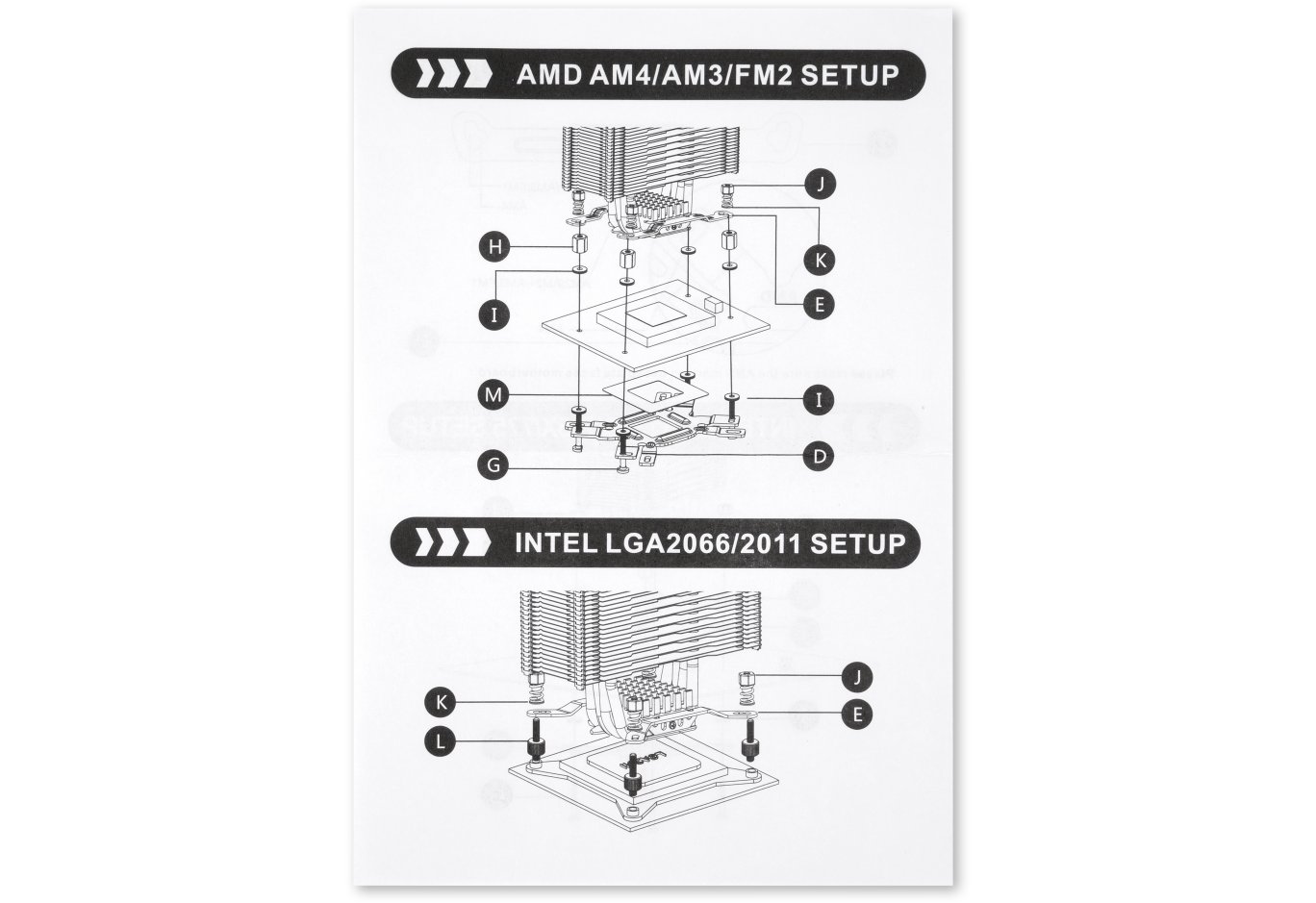

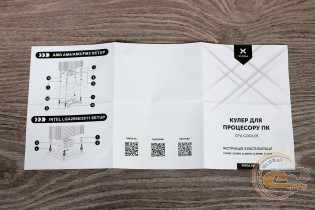

Кулер Vinga CL3008B устанавливается на большинство актуальных и устаревших платформ: AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ и Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066. Сама процедура хорошо проиллюстрирована в комплектном руководстве пользователя – разберется каждый, ведь все очень доходчиво и просто.

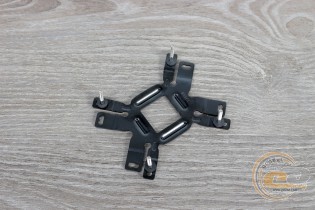

На материнских платах под массовые процессоры Intel используется комплектная универсальная усилительная пластина с липкой двухсторонней прокладкой. Переворачиваем ее на себя стороной c надписью Intel и устанавливаем шпильки в диагональные отверстия. Не забываем о диэлектрических шайбах.

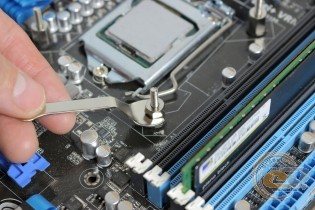

Теперь монтируем полученную конструкцию на материнскую плату. С лицевой стороны снова используем диэлектрические шайбы и накручиваем стойки. Для этого отлично подходит комплектный ключик.

Устанавливаем нужные металлические пластины и направляющие по бокам основания и фиксируем каждую короткими винтами.

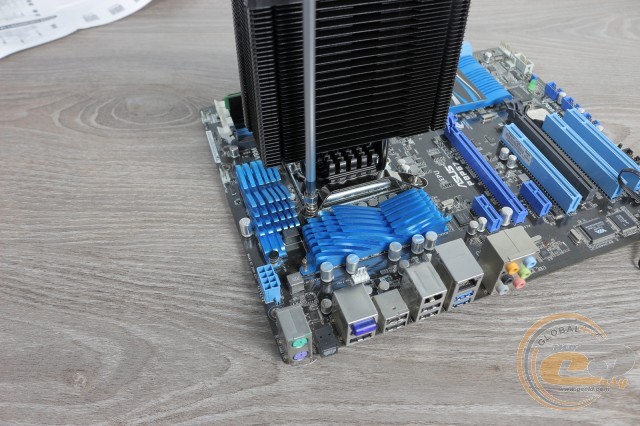

Наносим термопасту, ставим кулер на процессор, не забывая снять защитную пленку с основания, и равномерно затягиваем подпружиненные гайки вместе со стальными шайбами. Делать это удобно крестообразной отверткой или все тем же ключиком.

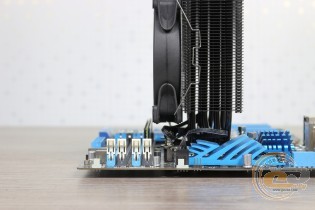

Далее закрепляем вентилятор. Подключаем его к соответствующему разъему на системной плате. По фото сверху хорошо видно, что смонтированный кулер не конфликтует с охлаждением VRM на материнской плате и первым DIMM-слотом.

В случае с платформой на базе процессора AMD имеем похожий алгоритм, но придется перевернуть усилительную пластину и использовать другие крепежные отверстия. После установки первый DIMM-слот будет частично перекрыт для высоких модулей, а с планками стандартной высоты проблем не будет.

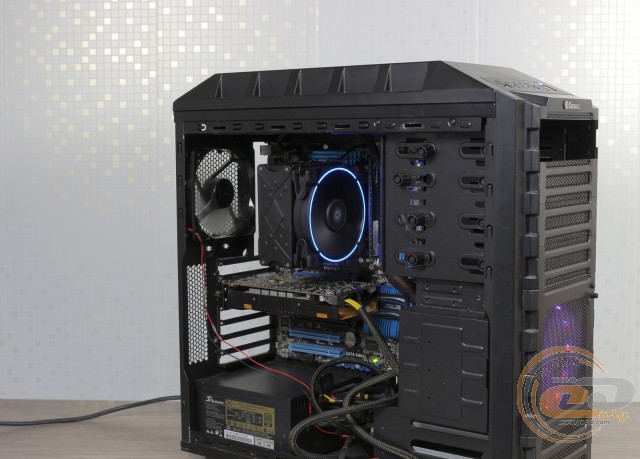

Внутри системного блока Vinga CL3008B выглядит интересно и не банально. Будет откровенно обидно его прятать за сплошной боковой стенкой.

Тестирование

Для тестирования процессорной системы охлаждения Vinga CL3008B использовалось следующее оборудование:

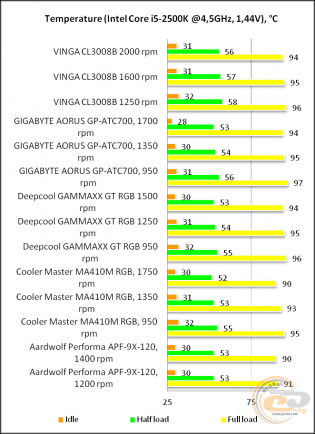

Производительности Vinga CL3008B достаточно для отвода тепла от разогнанных до 4 – 4,5 ГГц многоядерных стендовых процессоров. Чтобы не допустить троттлинга, ему хватило почти половины частоты вращения штатной вертушки. Следовательно, новинка без проблем справится с энергоэффективными современными CPU.

Что касается сравнения с конкурентами, то имеем схожие результаты с кулером DEEPCOOL GAMMAXX GT, а вот Aardwolf Performa 9X выглядит лучше. Возможно, ситуацию для Vinga CL3008B могла б улучшить теплораспределительная пластина на основании или полное отсутствие зазоров между трубками, а также более их равномерное распределение в теле радиатора.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

По данным мониторинга комплектный вентилятор работает в диапазоне от 1100 до 2000 об/мин. Он остается тихим вплоть до 1710 об/мин. При скорости 1830 об/мин акустический фон находится в комфортной зоне.

Итоги

На практике процессорный кулер Vinga CL3008B показал себя на очень приличном уровне. Он предлагает презентабельный внешний вид с мягкой LED-подсветки синего света, хорошее исполнение и среднюю эффективность в сочетании с относительно низким уровнем шума. Если TDP вашего процессора ниже заявленных 160 Вт, то можете рассчитывать на приличный задел для разгонных экспериментов. А это справедливо практически для всех массовых чипов AMD и Intel.

Немаловажным является поддержка большинства современных и устаревших процессорных разъемов. Само крепление выполнено просто и надежно. Высота охладителя ниже 160 мм, что обеспечивает совместимость с наиболее ходовыми корпусами.

Из особенностей выделим перекрытие первого DIMM-слота для габаритных планок ОЗУ на платформе AMD. С модулями стандартной высоты проблем не будет, как и с платформой Intel в целом.

Интересней всего Vinga CL3008B будет владельцам корпусов с прозрачной боковой стенкой, где важна не только эффективность и шум, но и дизайн.

Достоинства:

• интересный внешний вид с мягкой LED-подсветкой синего цвета;
• поддержка всех актуальных и многих устаревших платформ;
• долговечный комплектный 120-мм вентилятор с ШИМ-регулировкой в широком рабочем диапазоне;
• комфортный уровень шума практически на всем диапазоне вращения;
• хорошая эффективность;
• надежная система крепления.

Особенности:

• перекрытие первого DIMM-слота для габаритных модулей на платформе AMD;
• отсутствие проволочных скоб для крепления второго вентилятора.

Автор: Виктор Ефименко
