Обзор и тестирование блока питания Vinga VPS-650G: не все то золото, что гудит

Если в сегменте компьютерных корпусов бренд Vinga у наших читателей наверняка ассоциируется в первую очередь с недорогими решениями, то с блоками питания дела обстоят иначе. Первой ласточкой у нас на тестировании побывал «золотой» источник Vinga VPS-550G с ценником менее $75. Второй же к нам попала птица не менее высокого полета – блок питания Vinga VPS-650G.

При цене около $85, он является самым доступным 650-ваттником с сертификатом 80 PLUS Gold на отечественном рынке. Однако по сравнению с 550-Вт модификацией изменения гораздо более кардинальные, чем повышение мощности и замена одной цифры в названии. Какие опции вы можете получить за дополнительные капиталовложения? Скоро все узнаете.

Спецификация

Модель

Vinga VPS-650G

Тип

ATX12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

624

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Выходы, А

+3,3В

24

+5В

15

+12В

52

-12В

0,3

+5Vsb (дежурная линия питания)

3

Входное напряжение, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

6 − 12

КПД, %

>90

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Гидродинамический

Защиты

OPP, OVP, SCP

Размеры, мм

190 х 152 х 86

Гарантия, лет

3

Сайт производителя

Vinga

Страница продукта

Ссылка для покупки

Упаковка и комплект поставки

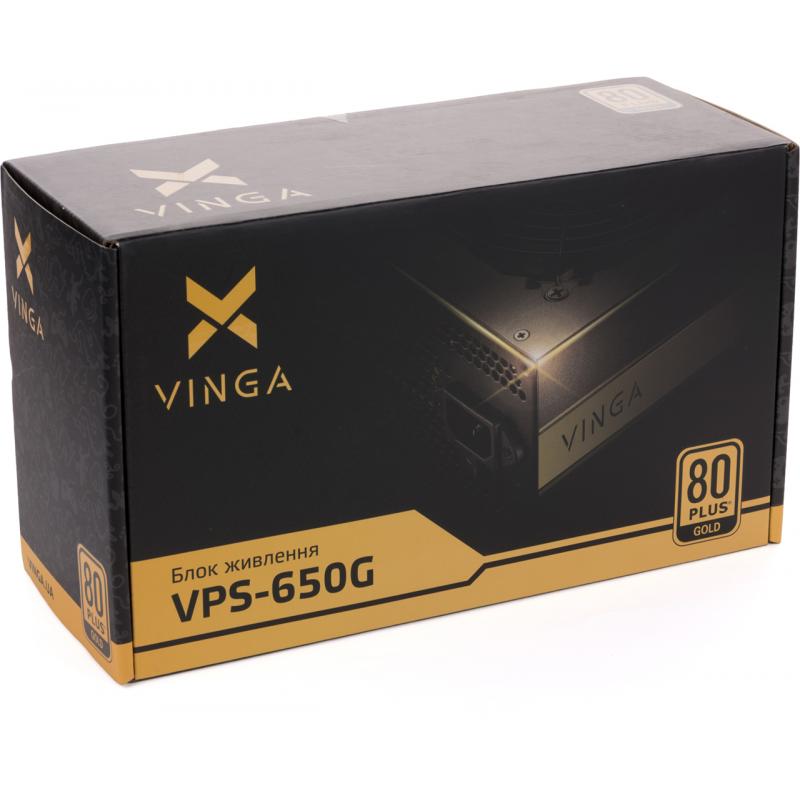

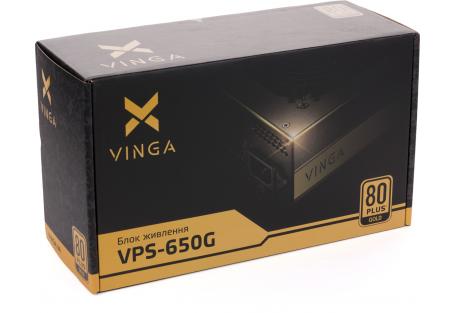

На красивой упаковке явно не помешало бы наличие таблицы спецификации. Тем не менее производитель решил обойтись указанием главных преимуществ новинки и перечнем доступных коннекторов. Присутствует также изображение краешка источника питания, однако при фотосессии явно использовалась какая-то другая модель с более традиционным дизайном.

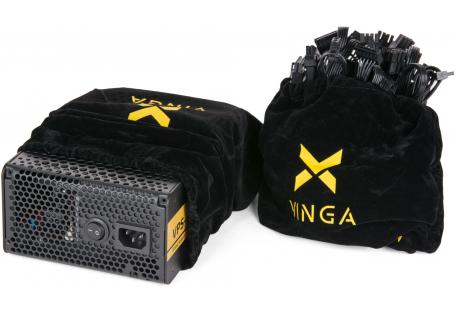

Внутри коробки мы обнаружили два мешочка с фирменными логотипами, крепежные винты с фигурными головками (6 шт, с запасом) и сетевой кабель питания. В одном из мешков находится сам источник, а второй применяется для транспортировки и хранения подключаемых кабелей питания.

Внешний вид

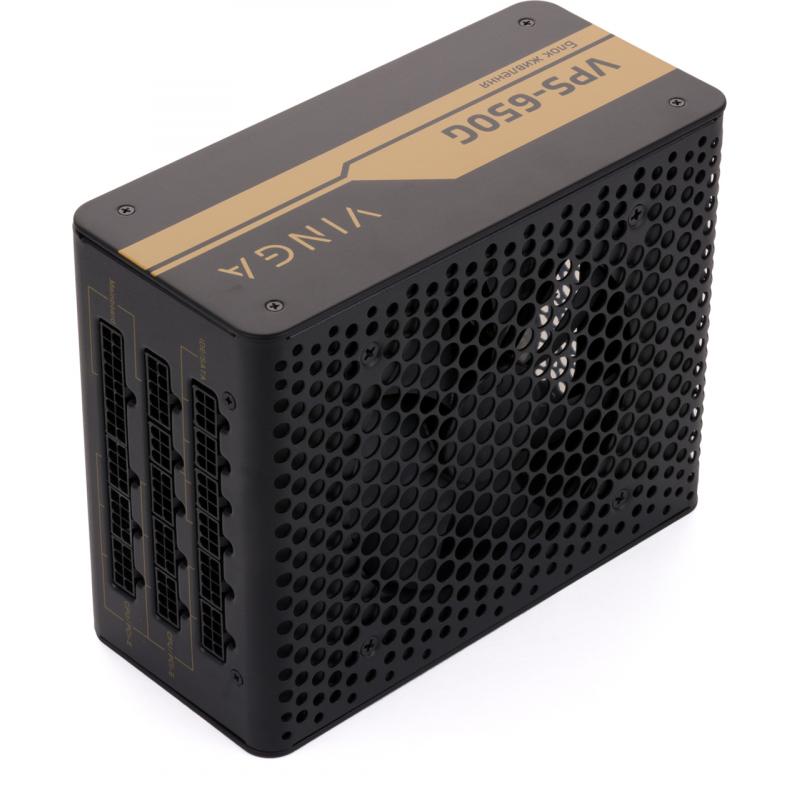

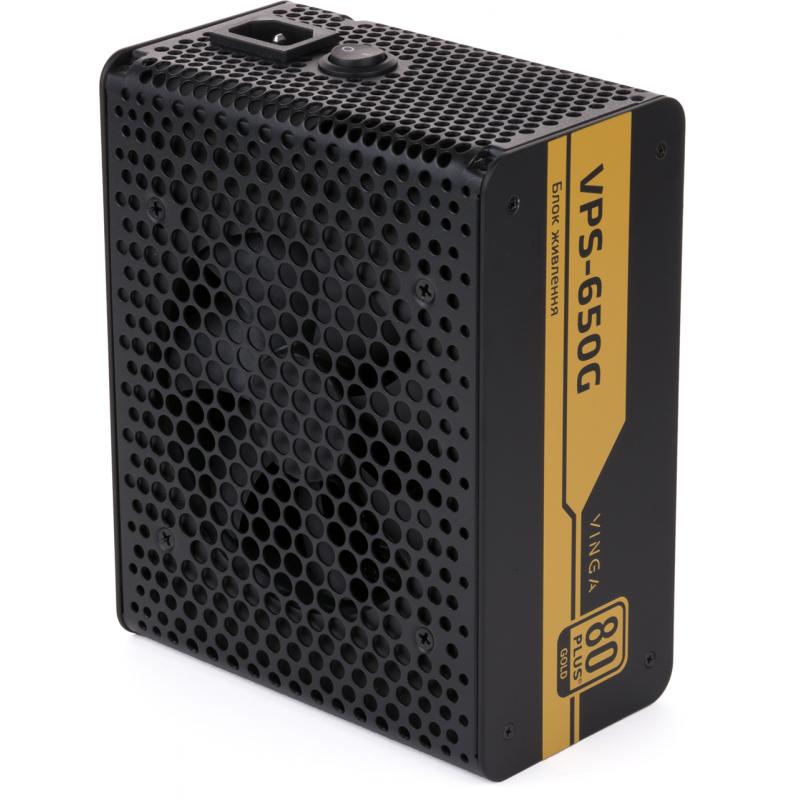

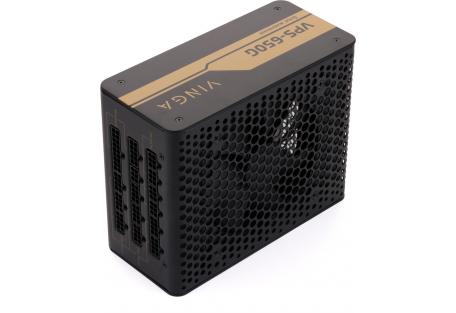

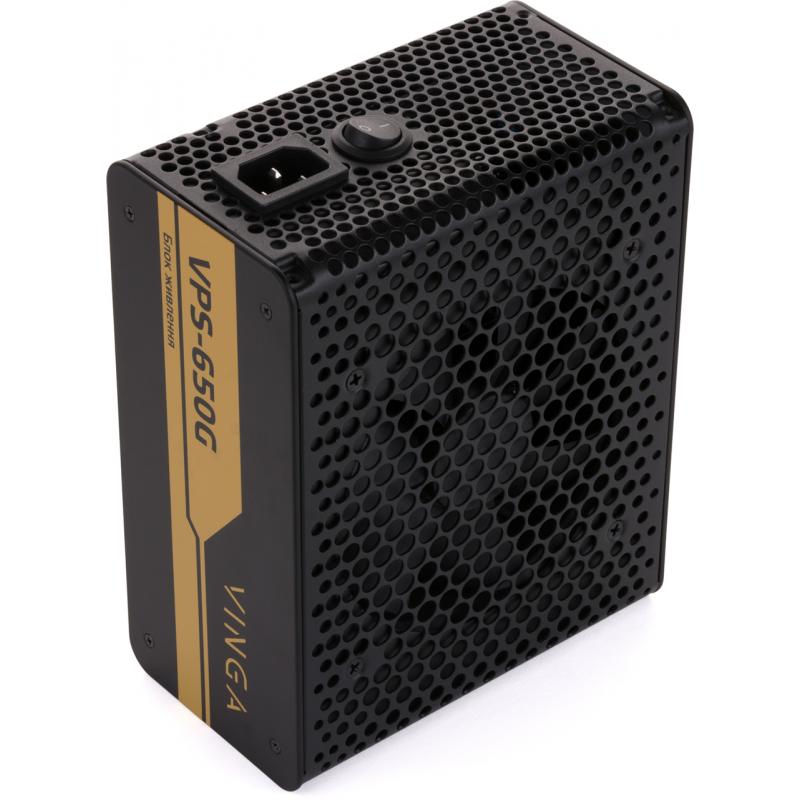

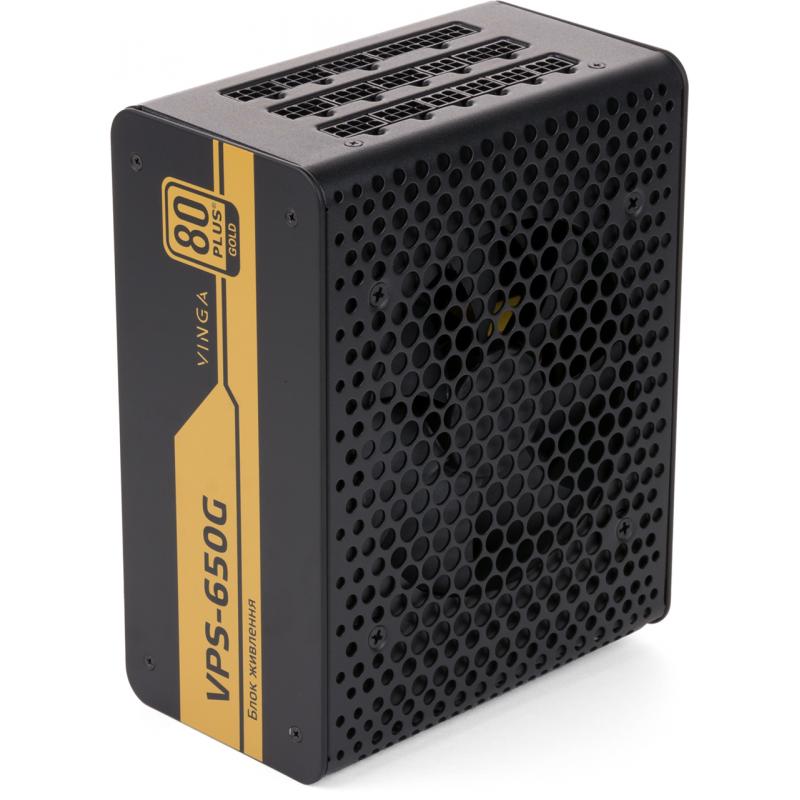

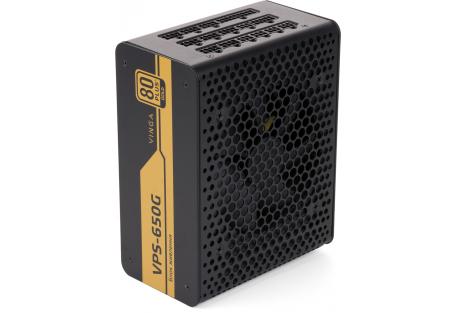

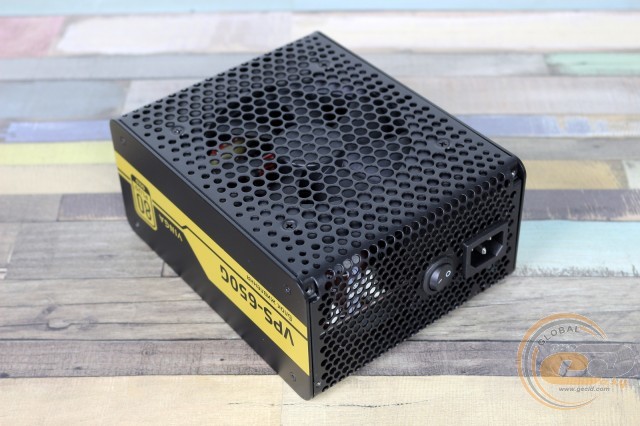

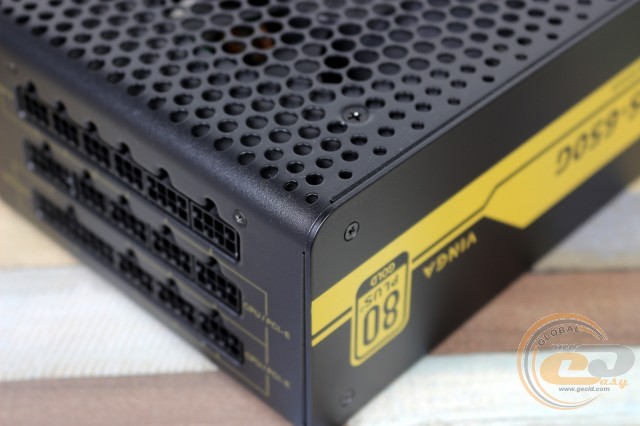

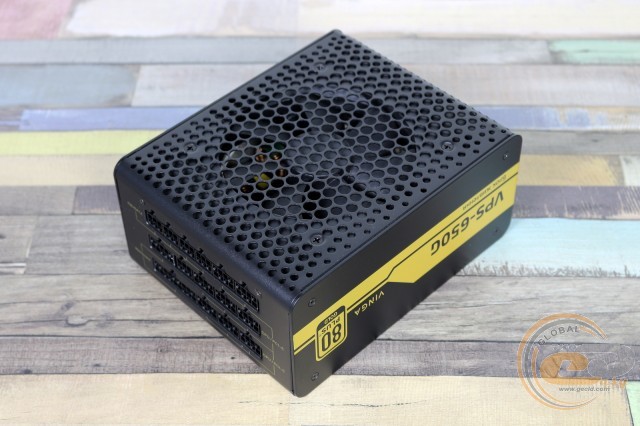

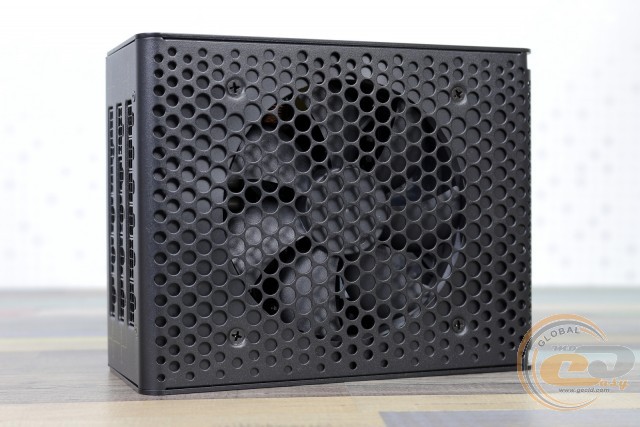

Уникальная обтекаемая внешность блоков питания Vinga VPS-G сразу же бросается в глаза. Правда, внутри современных корпусов она вряд ли будет радовать владельца, ведь во многих случаях источники прячутся как можно глубже. Столь оригинальный дизайн вылился в весьма немалые габариты устройства, из-за чего оно не сможет поместиться в некоторые даже современные корпуса (например, в тот же Vinga Polaris). Несколько сомнительная плата за красоту…

Несмотря на внушительные размеры, внутри новинки трудится вертушка диаметром 120 мм, которая захватывает прохладный воздух через оригинальные круглые отверстия.

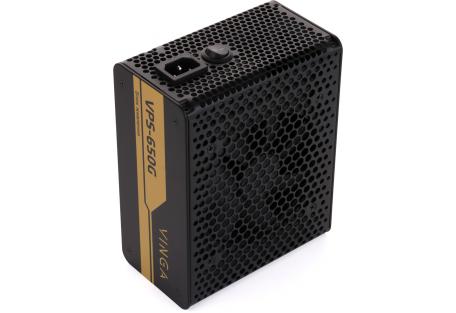

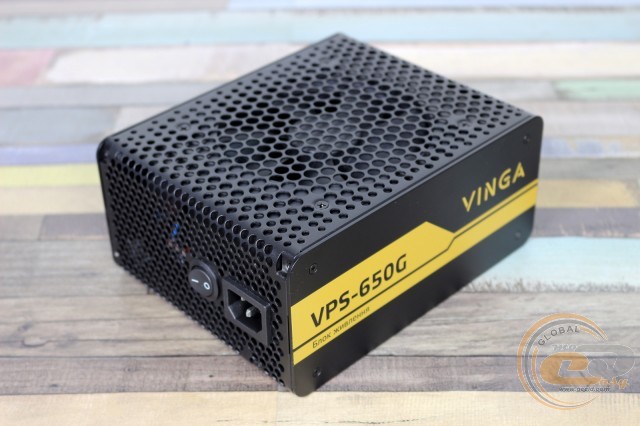

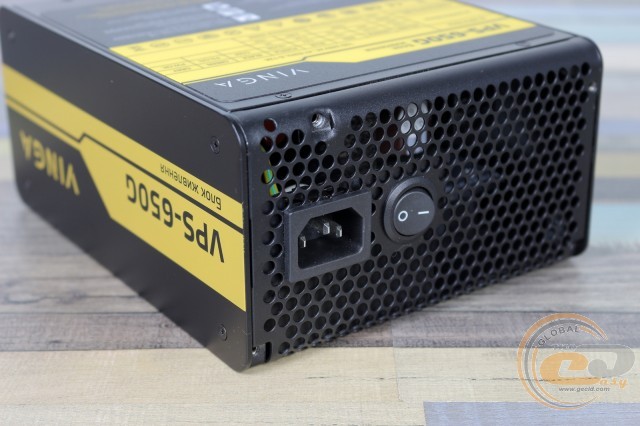

В тыльной же части для вывода нагретого воздуха используются вырезы поменьше. На месте привычный входной сетевой разъем и круглая кнопка включения, гармонирующая с общим оформлением.

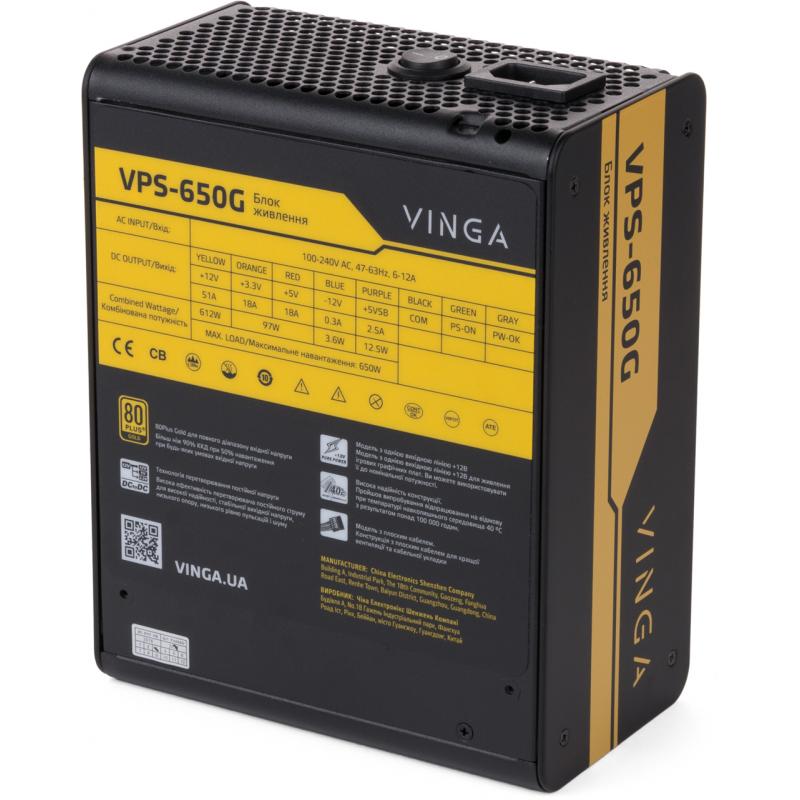

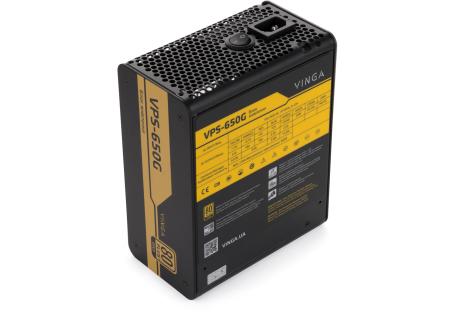

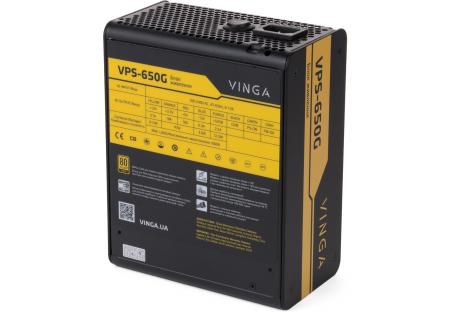

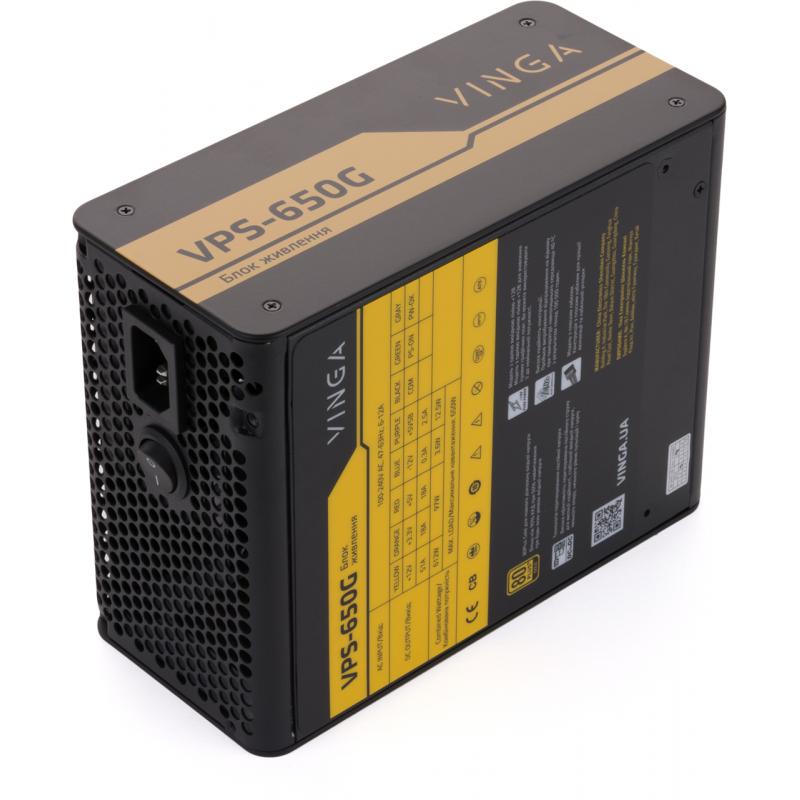

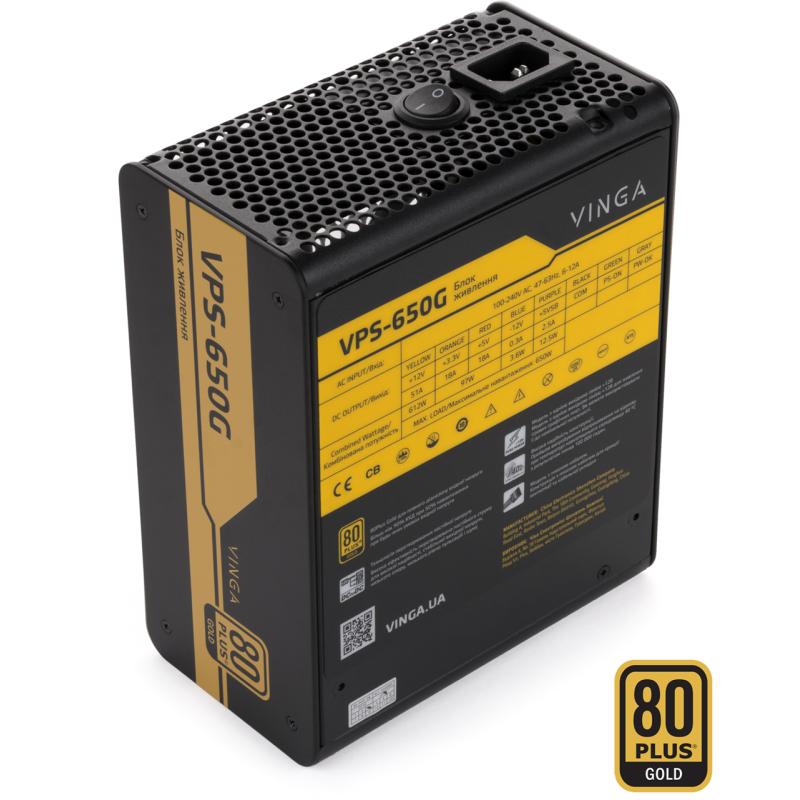

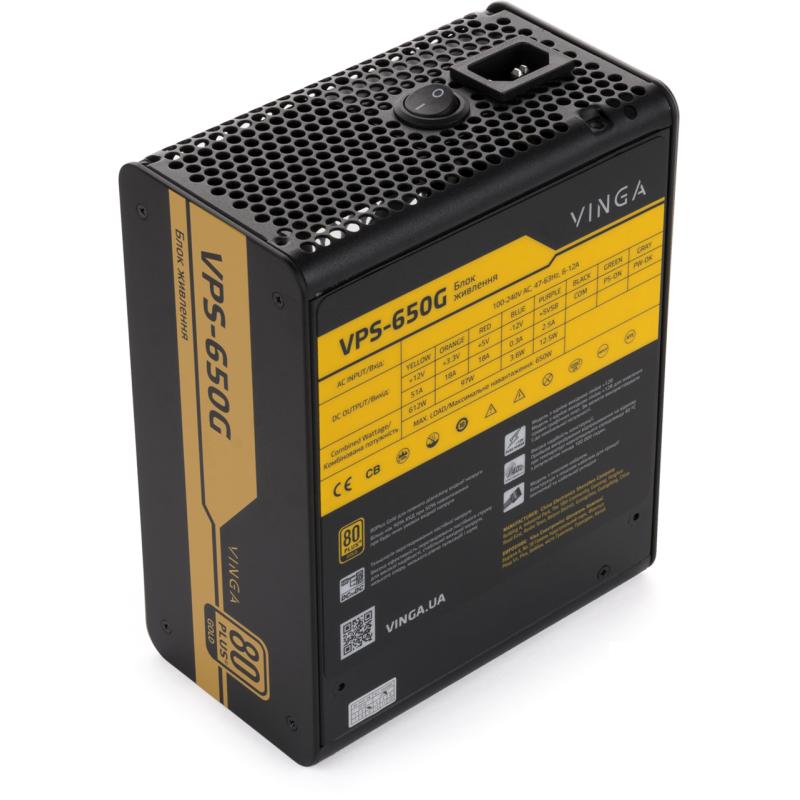

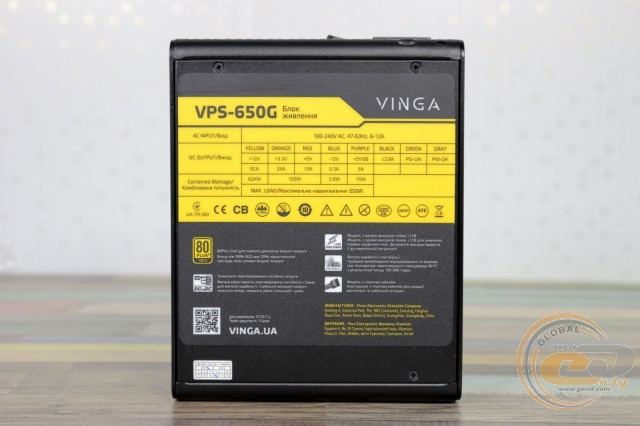

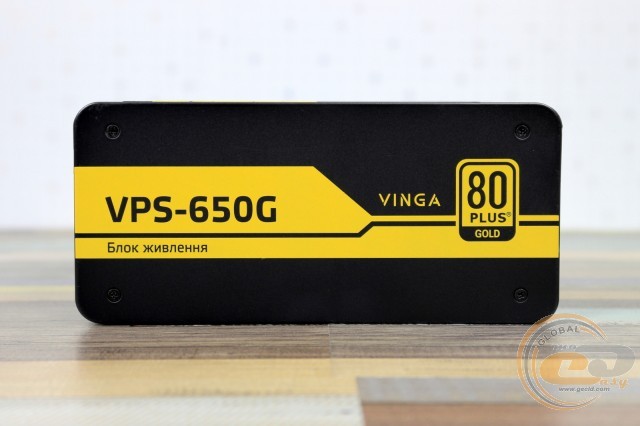

Наклейку производитель решил приукрасить перечнем ключевых особенностей источника, но главное – на месте таблица с электротехническими характеристиками. Равномерно распределить общую мощность позволит одна 12-вольтная линия на 624 Вт (52 А), что равно 96% от номинала источника. Сотни ватт для более мелких линий +3,3В и +5 В также должно вполне хватить.

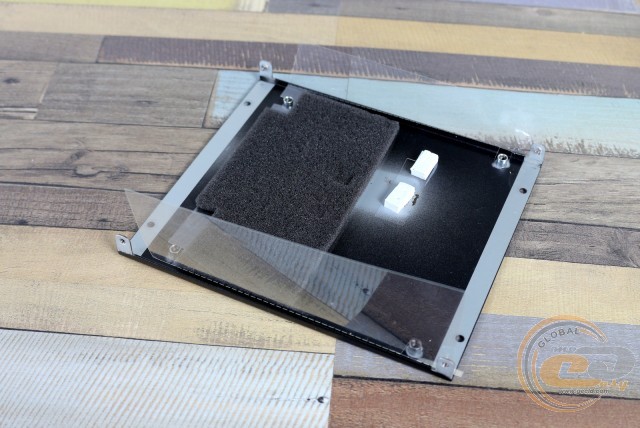

В отличие от подавляющего большинства источников со съемной нижней панелью, здесь для доступа внутрь придется также открутить винты на боковинах.

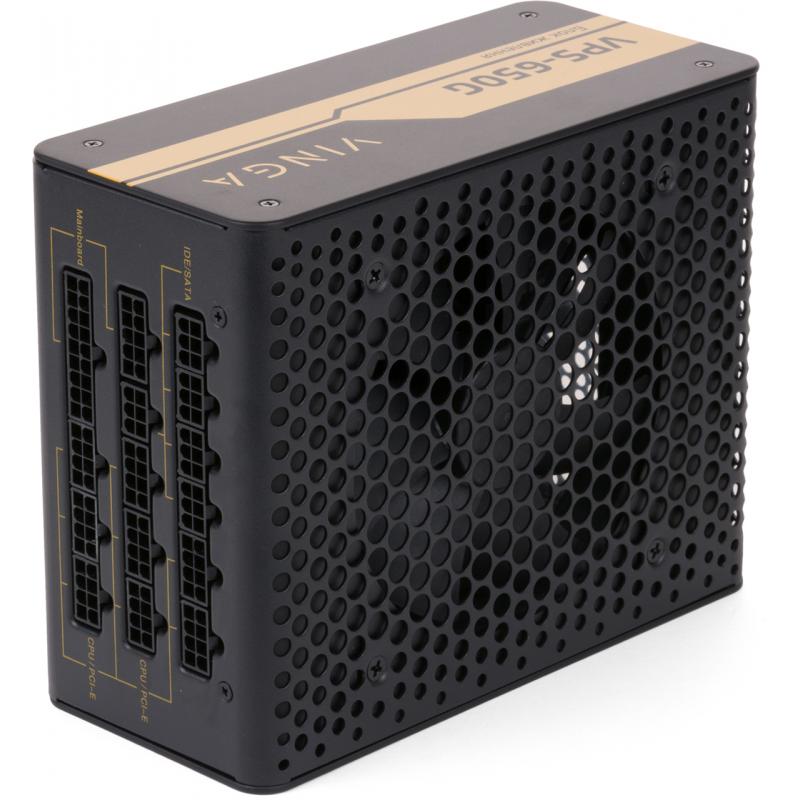

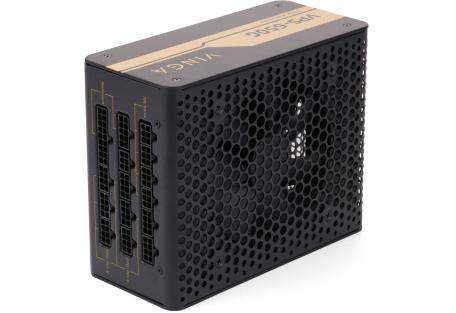

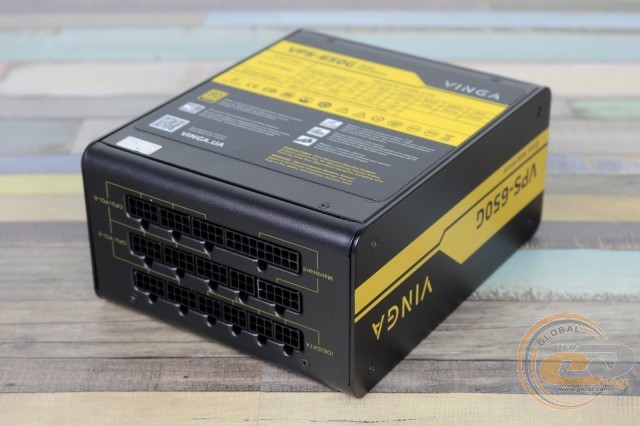

Блок питания Vinga VPS-650G оборудован модульной системой подключения кабелей. Напомним, у 550-ваттной модели все они выходят непосредственно из корпуса. Описание доступных разъемов и длины проводов почти один в один сходится с указанными на коробке сведениями, что определенно радует.

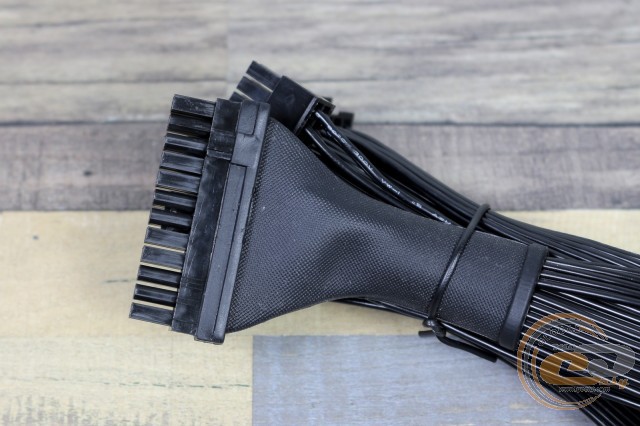

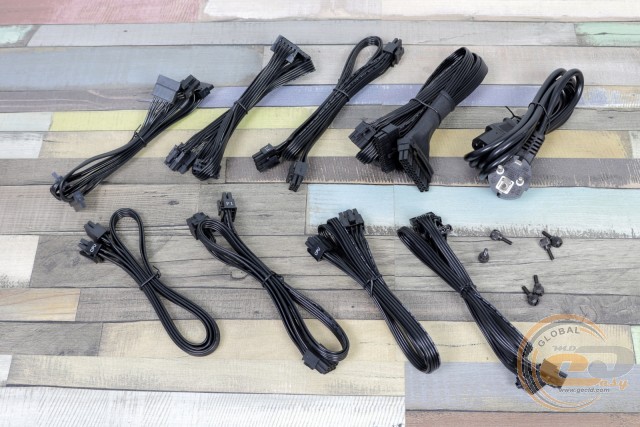

Все кабели (включая 20+4-контакный ATX) выполнены в виде удобных в укладке шлейфов, а калибр проводов выбран с запасом по толщине – 18 AWG (1,02 мм в диаметре с площадью сечения 0,82 мм2). Их длина без проблем поможет выполнить скрытую укладку.

Основные коннекторы представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Самое оно для высокопроизводительных платформ AMD Socket TR4 и Intel Socket LGA2066, где одного 4+4-контактного разъема обычно не хватает.

Для любителей мощного гейминга или майнинга имеются четыре 6+2-контактных кабеля PCIe, а удовлетворить потребности при подключении периферии помогут восемь SATA (на двух отдельных проводах) и три PATA с «дедушкой» FDD.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

57

4+4-контактный разъем питания ATX12V

2

60

два 6+2-контактных разъема PCIe

2

50-65

четыре разъема SATA

2

50-65-80-95

три разъема PATA + один FDD

1

50-65-80-95

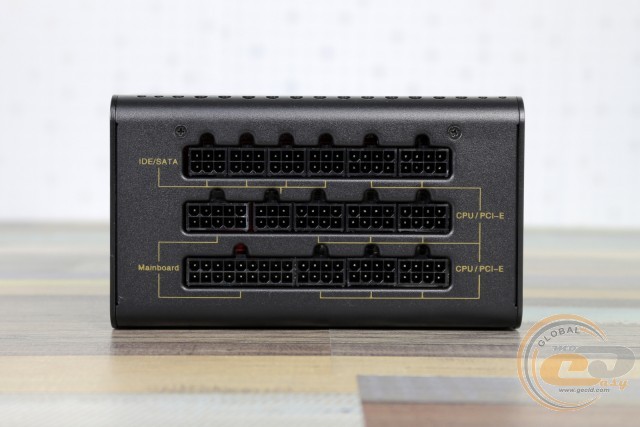

Все разъемы на корпусе и коннекторы на проводах заботливо подписаны, поэтому трудностей при подключении кабелей быть не должно.

Внутреннее устройство

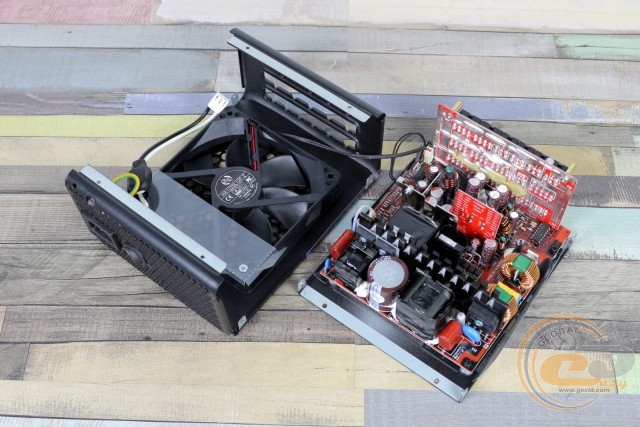

Открутив 12 винтов (8 на боковинах и 4 на панели с наклейкой), нашему взору открылась печатная плата и вертушка.

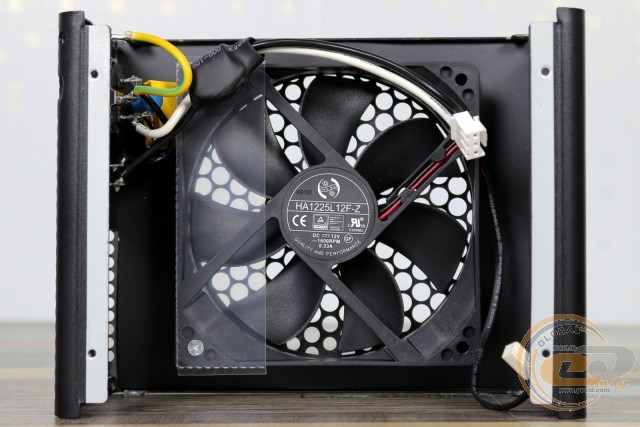

Последняя представлена 120-мм решением HONG HUA HA1225L12F-Z. Буква «F» указывает на применение гидродинамического подшипника (FDB). Вертушка потребляет 3,96 Вт электроэнергии (12 В, 0,33 А), при этом номинальная частота ее вращения составляет 1600 об/мин. Подключается она через съемный двухконтактный коннектор.

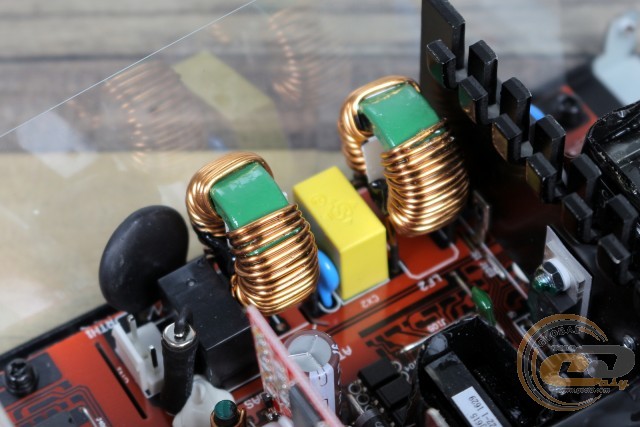

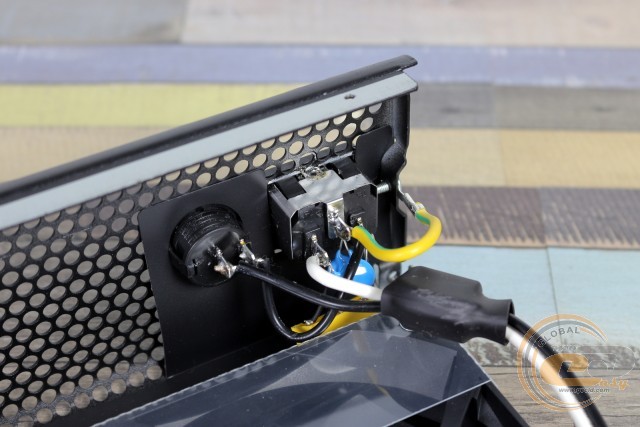

На этой же панели размещена часть EMI-фильтра, состоящая из двух Y- и одного X-конденсатора. Далее к главной печатной плате питание подается через 3-контактный коннектор, в котором задействованы только крайние разъемы.

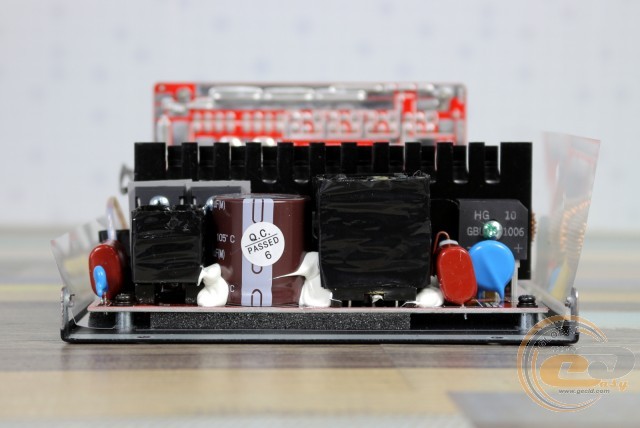

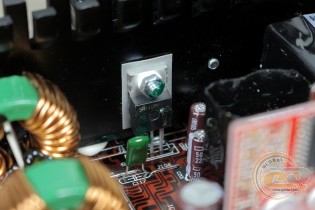

Возле двухконтактного входного интерфейса на основной PCB распаяны другие элементы электромагнитного фильтра: варистор, пара катушек, два Y- и еще один X-конденсатор, а также предохранитель.

Выпрямление напряжения осуществляет пара диодных сборок GBU1006, каждая из которых рассчитана на ток силой до 10 А. Они прикручены к главному радиатору (правда, две вместе, а не по одной с каждой стороны), который в то же время отводит тепло от силовых элементов высоковольтной части. В числе последних – транзисторы производства известной немецкой компании − Infineon 5R140P.

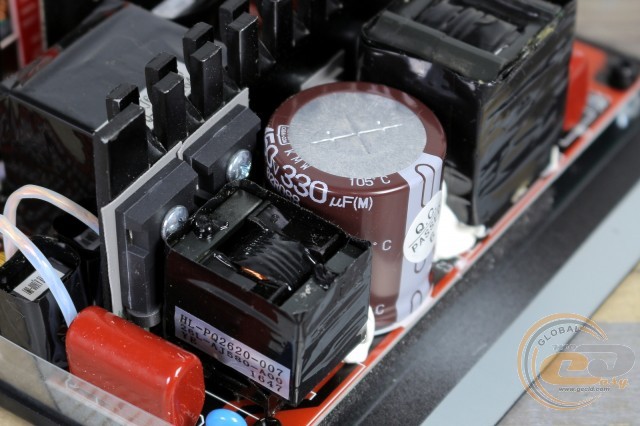

Далее в пластиковом корпусе разместился дроссель модуля активной коррекции коэффициента мощности (APFC).

Компанию ему составляет «бочонок», выпущенный известной японской компанией Nippon Chemi-Con (330 мкФ х 450 В). Хотя высокое качество конденсатора дополняет принадлежность к высокотемпературной серии, внутри 650-ваттника хотелось бы увидеть большее значение емкости.

Напряжения +5 В и +3,3 В получаются из канала +12В с помощью преобразователей постоянного тока. Благодаря этому имеем полностью независимую стабилизацию напряжений на разных шинах.

Здесь синхронный выпрямитель включает в себя четыре мосфета, размещенных с обратной стороны PCB. Благодаря наличию термопрокладок корпус принимает непосредственное участие в отводе тепла от них.

Такая же роль возложена и на пластины, которые размещены на лицевой стороне печатной платы. На одной из них зафиксирован термодатчик, показатели которого и определяют частоту вращения вертушки.

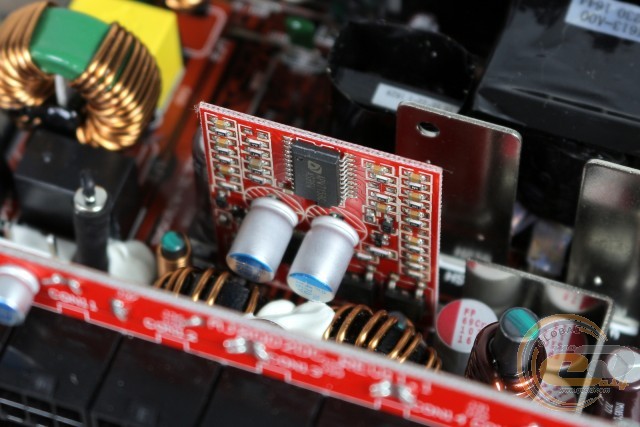

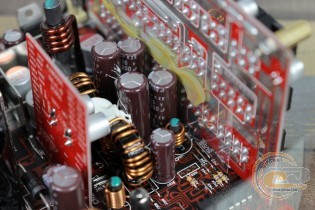

Составляющие элементы DC/DC-преобразователей разместились на небольшой дочерней плате и рядом с ней. Речь идет о конденсаторах, катушках и ШИМ-контроллере ANPEC APW7159C.

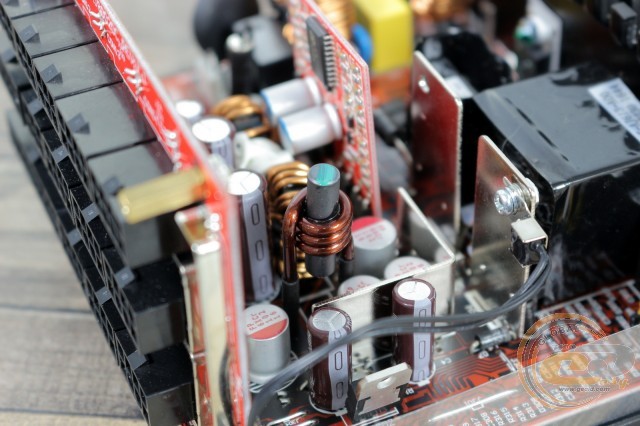

Элементная база узла фильтрации напряжений также приятно порадовала. Здесь используются электролиты из высокотемпературной серии от той же Nippon Chemi-Con, а также надежные твердотельные решений.

Официальный сайт производителя говорит о наличии следующих защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP).

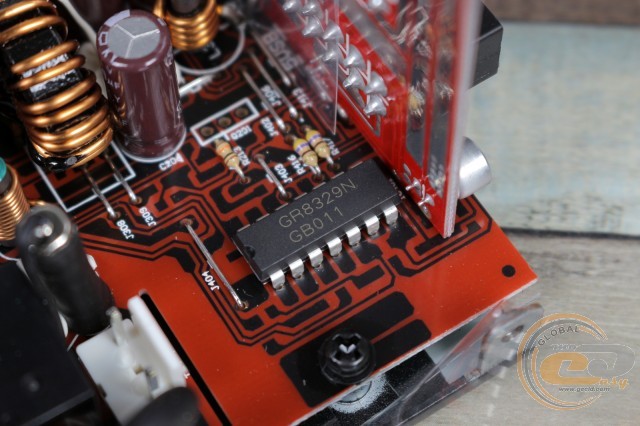

При этом используемая микросхема-супервизор Grenergy GR8329N позволяет реализовать также защиту от пониженного выходного напряжения (UVP) и от перегрузки по току каждого канала (OCP).

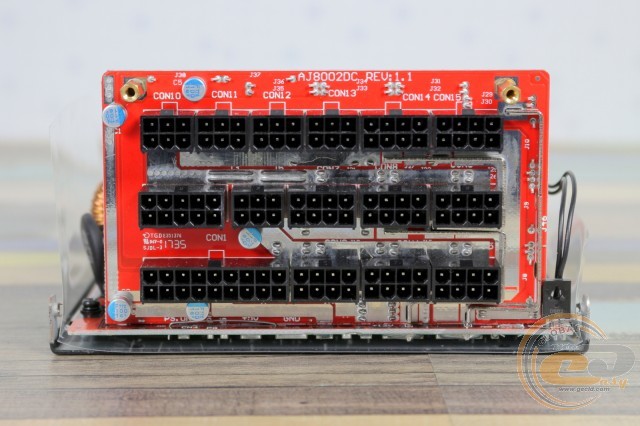

Печатная плата с выходными разъемами отличается использованием исключительно полимеров. Как видим, производитель не стал экономить на конденсаторах, что позволяет рассчитывать на длительный срок работы устройства в целом.

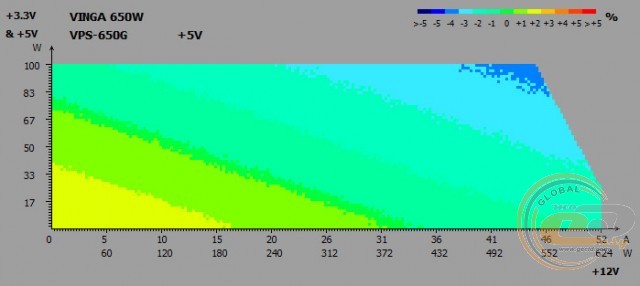

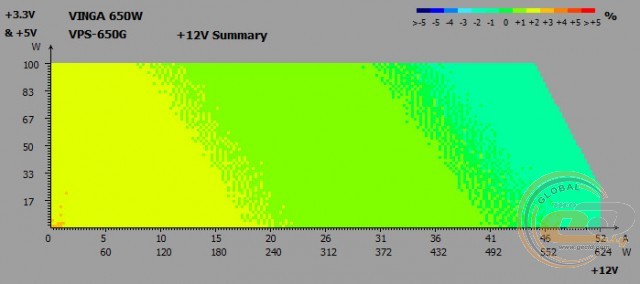

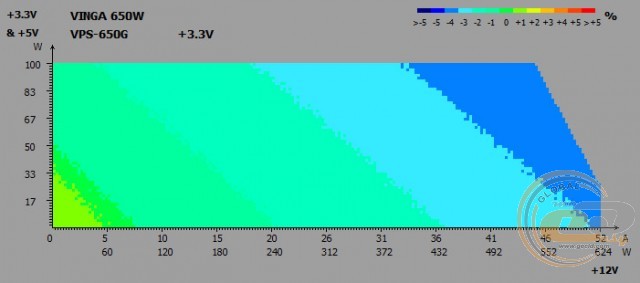

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Во время кросс-нагрузочных тестов на основных линиях питания Vinga VPS-650G были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -4% до +1%;
  • линия +5В: от -3% до +2%;
  • линия +12В: от -1% до +2%.

Узел стабилизации напряжения хорошо справляется со своей задачей, поскольку отклонения не превышали допустимых норм. Использование раздельной стабилизации напряжения обеспечило отличную стабильность линии +12В, небольшие просадки на которой наблюдались лишь при высокой нагрузке.

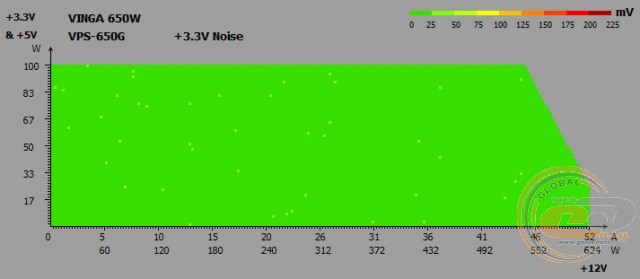

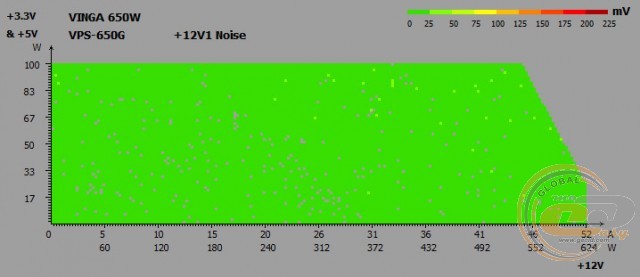

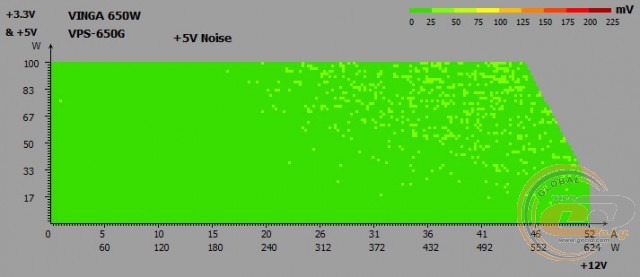

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Низкий уровень пульсаций также оставил приятное впечатление, ведь на всех трех линиях они не превышали 50-мВ отметку. Для канала +12В это является образцовым показателем.

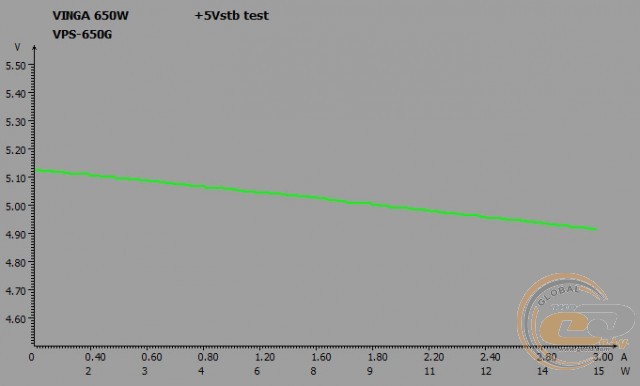

Дежурная линия питания +5VSB

Состояние дежурной линии питания Vinga VPS-650G не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 до 4,91 В, не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

65

130

200

280

325

420

500

580

650

Нагрузка, %

10

20

31

43

50

65

77

89

100

PFC

0,82

0,91

0,95

0,96

0,96

0,97

0,98

0,98

0,98

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания очень хорошо справляется со своей задачей. Уже при потребляемой мощности 130 Вт коэффициент PFC достиг 0,91, максимальное же значение (0,98) было зафиксировано при нагрузке свыше 500 Вт.

КПД

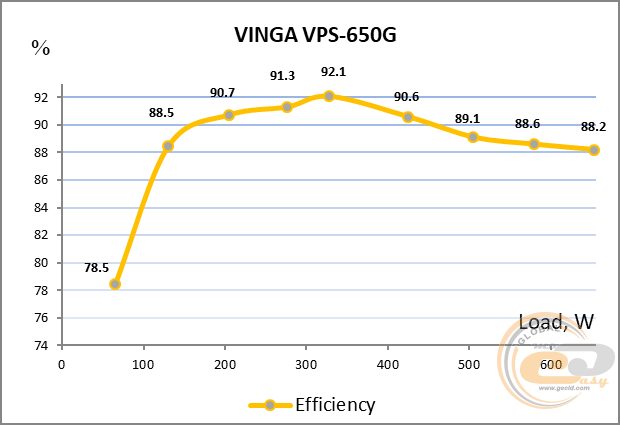

Тест реальной эффективности при разных нагрузках подтвердил соответствие Vinga VPS-650G стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Наиболее эффективным источник оказался при нагрузке от 170 до 460 Вт – в этом диапазоне владелец может рассчитывать на КПД свыше 90%, а системе охлаждения придется отводить от 17 до 46 Вт тепловой мощности. Например, в номинальном режиме (650 Вт) данный показатель будет достигать уже 77 Вт.

Система охлаждения и температурный режим

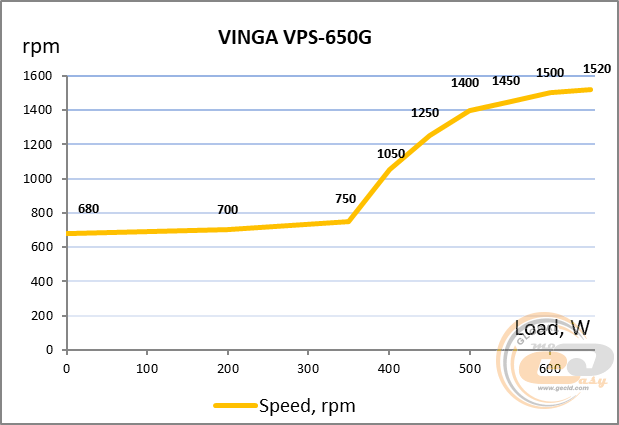

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Вертушка Vinga VPS-650G очень тихо вращается на частоте 680-750 об/мин вплоть до отметки 360 Вт. Далее скорость пропеллера повышается более резко до 450 Вт (1250 об/мин), при этом создаваемый уровень шума можно охарактеризовать как тихий. При номинальных 650 Вт вентилятор разгоняется до 1520 об/мин, не превышая среднего уровня и оставаясь в очень комфортном шумовом диапазоне.

Нагрев компонентов оказался небольшим. Самая высокая температура наблюдалась у главного трансформатора, однако значение 76°C, полученное нами при длительной постоянной нагрузке, является далеким от критичного.

В целом настройка системы охлаждения очень порадовала низкой частотой вращения при небольшой нагрузке и общим невысоким уровнем шума в сочетании с невысоким нагревом главных узлов. Молодцы, хорошо постарались!

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Vinga VPS-650G не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 750 Вт (+15% к номиналу). При этом напряжения на выходе все еще оставались в пределах нормы, а источник работал надлежащим образом. Однако проводить эксперимент дальше мы не решились.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, работающий в номинальном режиме. В качестве видеоускорителя мы использовали весьма прожорливую модель ZOTAC GeForce GTX 480 AMP! с заводским разгоном. Отметим, что целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания на практике.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x 4096 MБ DDR3-1333 Transcend PC3-10600

Видеокарта

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:



Vinga VPS-650G

be quiet! Straight Power 11 750W

Seasonic X-760

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12В

Idle

12,32

+2,7

12,17

+1,4

12,37

+3,1

Burn

12,29

+2,4

12,21

+1,8

12,36

+3,0

+5В

Idle

5,12

+2,4

5,06

+1,2

5,06

+1,2

Burn

5,13

+2,6

5,05

+1,0

5,06

+1,2

+3,3В

Idle

3,41

+3,3

3,39

+2,7

3,43

+3,9

Burn

3,41

+3,3

3,38

+2,4

3,44

+4,2

Входное энергопотребление, Вт

Idle

112

107

114

Burn

542

538

545

Выходные показатели Vinga VPS-650G под нагрузкой (режим «Burn») и при бездействии системы (режим «Idle») можно охарактеризовать как отличные. Ни на одной из линий не было зафиксировано даже просадок, не говоря уже о выходе за пределы допустимых значений. В целом показатели новинки сравнимы с более дорогими решениями от именитых брендов.

Энергопотребление в простое и в выключенном состоянии компьютера

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

Vinga VPS-650G

7

3

be quiet! Straight Power 11 750W

7

3

Seasonic X-760

7

3

Энергопотребление блока питания Vinga VPS-650G в выключенном состоянии компьютера и в спящем режиме соответствует показателям других сопоставимых по мощности решений, побывавших в нашей тестовой лаборатории.

Выводы

После знакомства с блоком питания Vinga VPS-650G у нас возник вопрос: «Почему так дешево?», на который мы так и не нашли ответ. На момент написания материала устройство обойдется покупателю всего в $85, и за эти деньги вы получите почти «полный фарш».

«Золотой» КПД позволяет устройству выделять сравнительно небольшое количество тепла, с отводом которого отлично справляется 120-мм вертушка. В нашем случае при более чем 50%-ой нагрузке она работала очень тихо, однако даже при максимальной частоте вращения уровень шума остается вполне комфортным. А главное, нагрев внутренних компонентов остается сравнительно небольшим, что поможет продлить срок их службы. Тем более что сама элементная база набрана исключительно из японских электролитов и полимеров. К перечисленному добавим отличное состояние выходных напряжений без каких-либо просадок при подключении мощной конфигурации, наличие запаса по мощности, а также полностью модульную систему подключения кабелей, которые к тому же выполнены в виде длинных плоских шлейфов.

Не понравилось разве что использование входного электролита невысокой емкости (как на 650-Вт источник) и слишком большая длина устройства (190 мм), из-за чего оно поместится не в каждый корпус. Однако если в системнике имеется достаточно места, а в сердце – желание заполучить источник с сертификатом 80 PLUS Gold за сравнительно небольшую сумму, тогда Vinga VPS-650G без тени сомнения можно советовать к покупке.

Достоинства:

  • высокий уровень КПД (сертификация 80 PLUS Gold);
  • наличие запаса по мощности (не менее +15%);
  • хорошее состояние напряжения на линиях питания;
  • небольшие отклонения при изменении нагрузки на 12-вольтном канале без просадок ниже номинала;
  • очень низкие пульсации;
  • наличие основных видов защит;
  • раздельная система стабилизации питания;
  • высококачественная элементная база, которая включает в себя японские конденсаторы и твердотельные решения;
  • возможность работы в широком диапазоне сетевого напряжения;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • использование длинных отстегивающихся проводов в виде шлейфов;
  • очень эффективная и довольно тихая система охлаждения;
  • оригинальный дизайн;
  • активный метод компенсации реактивной мощности.

Особенности:

  • длина устройства равна 190 мм, что следует учесть при выборе корпуса.



Автор: Олесь Пахолок

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.

Блок питания Vinga 650W (VPS-650G)

Vinga 650W (VPS-650G) – это источник питания, который является достаточно мощным для того, чтобы обеспечивать энергией полноценные дискретные карты. Кроме того, данный прибор очень экономичен, ведь в результате официальной экспертизы ему был присвоен один из самых высоких классов энергоэффективности – 80 PLUS Gold.

Надежность и долговечность изделия обеспечивают несколько факторов, одним из которых является использование в его конструкции активного модуля PFC. В отличие от пассивных систем аналогичного назначения, данный тип модулей не только отлично корректирует коэффициент мощности, но и не перегревает БП. От электротехнических неисправностей прибор защищен технологиями SCP, OCP и OVP. Таким образом, ему практически неспособны навредить короткие замыкания, повышенное напряжение или перегрузка по току на разных отдельных каналах.

Как правило, прочность деталей блока питания постепенно вырабатывается из-за непрерывного воздействия повышенных температур. Но эта модель оснащена качественным кулером, который охлаждает устройство и выводит горячий воздух через вентиляционные решетки.


Verification and Testing Report Скачать

  • Класс товара Блок питания
  • Производитель Vinga
  • Модель 650W
  • Артикул VPS-650G
  • Гарантия, мес 36
  • Тип БП модульные
    для компьютеров
  • Стандарт БП ATX
  • Мощность 650Вт
  • Модульное подключение кабелей есть
  • Сертификация 80 PLUS 80 PLUS Gold
  • Модуль PFC активный
  • Подключение материнской платы 24+4 pin
  • Подключение процессора 2x4+4pin
  • Кол-во разъемов дополнительного питания для видеокарт 4
  • Подключение видеокарты 4x6+2 pin
  • Количество разъемов SATA 8
  • Количество разъемов Peripheral 3
  • Количество разъемов FDD 1
  • OutputСurrent +5V 15A
  • OutputСurrent +3,3V 24A
  • OutputCurrent +12V1 52А
  • OutputСurrent -12V 0.3А
  • OutputСurrent +5Vsb
  • Тип охлаждения вентилятор
  • Диаметр вентиляторов 1x120 мм
  • Защита от OCP (защита от перегрузки по току на каждом канале)
    OPP (защита от перегрузки по суммарной мощности)
    SIP (Защита от скачков тока и напряжения)
    SCP (защита от короткого замыкания)
    UVP (защита от пониженного напряжения)
    OVP (защита от превышения напряжения)
  • Размеры, мм 190 х 152 х 86 мм

Отзывы о Блок питания Vinga 650W (VPS-650G)

21.08.2018
  • Здравствуйте! Какой толщины провода у этого блока питания?

VingaCommunity

21.08.2018
  • Здравствуйте, 18AWG
28.06.2018
  • Здравствуйте,как его в Россию заказать?

VingaCommunity

28.06.2018
  • Здравствуйте, ничего подсказать не можем.
28.06.2018
  • Когда будет в наличии ?

VingaCommunity

28.06.2018
  • Ожидаются в течении месяца.
24.04.2018
  • Этот блок питания при установке рекомендуется ставить кулером вверх или вниз?

VingaCommunity

24.04.2018
  • Особых требований нету, ставьте так чтобы не создавать встречные потоки воздуха
13.04.2018
  • Добрый день .
    Нигде на сайте не нашел на какой блок (или серию) какая гарантия распространяется . Укажите пожалуйста в хар-ках. Ну а мне сюда можно, данного блока

VingaCommunity

13.04.2018
  • Добрый день.
    Блоки серии VPS артикул которых заканчивается обозначениями APFC, B, P, G, Pl имею гарантию 36 месяцев, на все остальные блоки срок гарантии 12 месяцев.
25.03.2018
  • Когда планируется выход на российский рынок?
    У нас тут с БП все туго, наценки на бренды огромные

VingaCommunity

25.03.2018
  • Каких-то четких сроков еще нету. Пока обсуждаются планы.
20.03.2018
  • Влезет ли в корпус: AeroCool PGS Cylon Window RGB Black?

VingaCommunity

20.03.2018
  • Длинна БП 190мм просьба это учесть при выборе корпуса.
20.03.2018
  • Влізе цей БП в Vinga Hydra

VingaCommunity

20.03.2018
  • Так
